开发包4很容易将一个产品快速连接到PROFIBUS-DP上。开发包4主要由硬件、软件和应用文档组成，主站和从站都可以使用开发包4进行开发，最大数据传输速率为12Mbit/s。

1.硬件组成

（1）IM180主站接口模块

IM180可将第三方设备作为主站连接到PROFIBUS-DP上。该模块可独立完成总线控制。IM180可接替PLC、PC、驱动器、人机接口的通信处理任务，最大数据传输速率为12Mbit/s。

1）组成。IM180接口模块主要由ASPC2、80C165微处理器和Flash EPROM、RAM组成。ASPC2由48MHz晶振提供脉冲。模块尺寸为100mm×100mm，适合Face-to-Face方式的安装。IM180还需要一块母板，这块母板是IM181，是一块ISA短卡，可用于一般编程设备或PC。

2）操作。专用集成电路ASPC2芯片可独立处理总线协议，与主系统的通信通过双口RAM完成。数据交换由应用程序完成。

3）主要技术指标。

·最大数据传输速率为12Mbit/s。

·PROFIBUS-DP协议由ASPC2处理。ASPC2芯片使用48MHz晶振。

·模块核心组件：80C165CPU、40MHz晶振、2×128KB RAM、256KW EPROM。

·主系统接口：16/8位数据总线连接双口RAM（8K×16bit）；64针连接器（4排），可选的16/8位数据总线连接表。

·通过双口RAM实现高效数据交换。

·DC-5V供电。

·工作温度：0～70℃。

·外形尺寸为100mm×100mm。

4）固态程序。固态程序运行于微处理器，完成全部的协议处理和所有主站具有的功能。

5）驱动。提供Windows NT的驱动。

6）演示软件。IM180/181演示软件可演示在DOS环境下使用IM180双口RAM的方法和使用IM180用户接口的各种操作。

7）配置。IM180可使用COM PROFIBUS软件包完成配置。用户不必开发自己的配置工具。

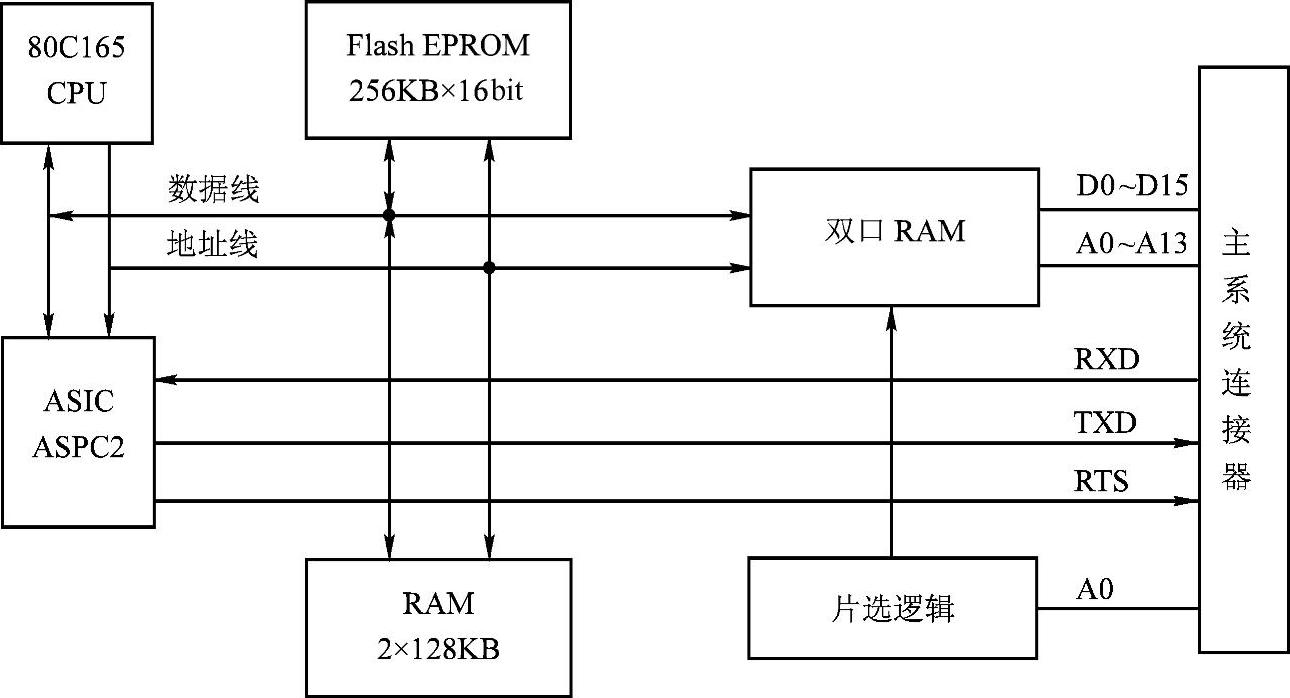

IM180主站接口模块框图如图6-1所示。

图6-1 IM180主站接口模块框图

（2）IM183-1从站接口模块

IM183-1可将第三方设备作为从站简便地连接到PROFIBUS-DP上。最大数据传输速率为12Mbit/s。IM183-1用于智能从站。

1）组成。IM183-1接口模块主要由ASIC芯片SPC3、80C32微处理器、EPROM、RAM和一个用于PROFIBUS-DP的RS-485接口组成。IM183-1还提供一个RS-232接口，可将具有RS-232接口设备，如PC连接到PROFIBUS-DP上。SPC3由48MHz晶振提供脉冲源。IM183-1模块尺寸如支票大小，适合Face-to-Face方式的安装。

2）操作。专用集成电路SPC3芯片可独立处理总线协议，通过数据和地址总线与微控制器连接，数据交换操作由应用程序完成。

3）主要技术指标。

·最大数据传输速率为12Mbit/s，可自动检测总线数据传输速率。

·PROFIBUS协议由SPC3 ASIC处理，SPC3芯片使用48MHz晶振。

·模块核心组件：80C32CPU、20MHz晶振、32KB SRAM、32KB/64KB EPROM。

·连接器：50针连接器用于连接主设备；14针连接器用于连接RS-232；10针连接器

用于连接RS-485。

·可软件复位SPC3。

·隔离的RS-485用于连接PROFIBUS-DP。(www.chuimin.cn)

·DC-5V供电；典型功耗为11mA；具有反向保护。

·工作温度：0～70℃。

·外形尺寸为86mm×76mm。

4）固态程序。固态程序（以C源码方式提供）可实现在SPC3内部寄存器与应用接口之间的连接。固态程序的运行基于微处理器，为应用提供了简单集成化的接口。固态程序大约为6KB并包含了一定的实例。使用IM183-1并不是一定要使用固态程序，因为SPC3中的寄存器是完全格式化的，使用固态程序可使用户节省自主开发的时间。

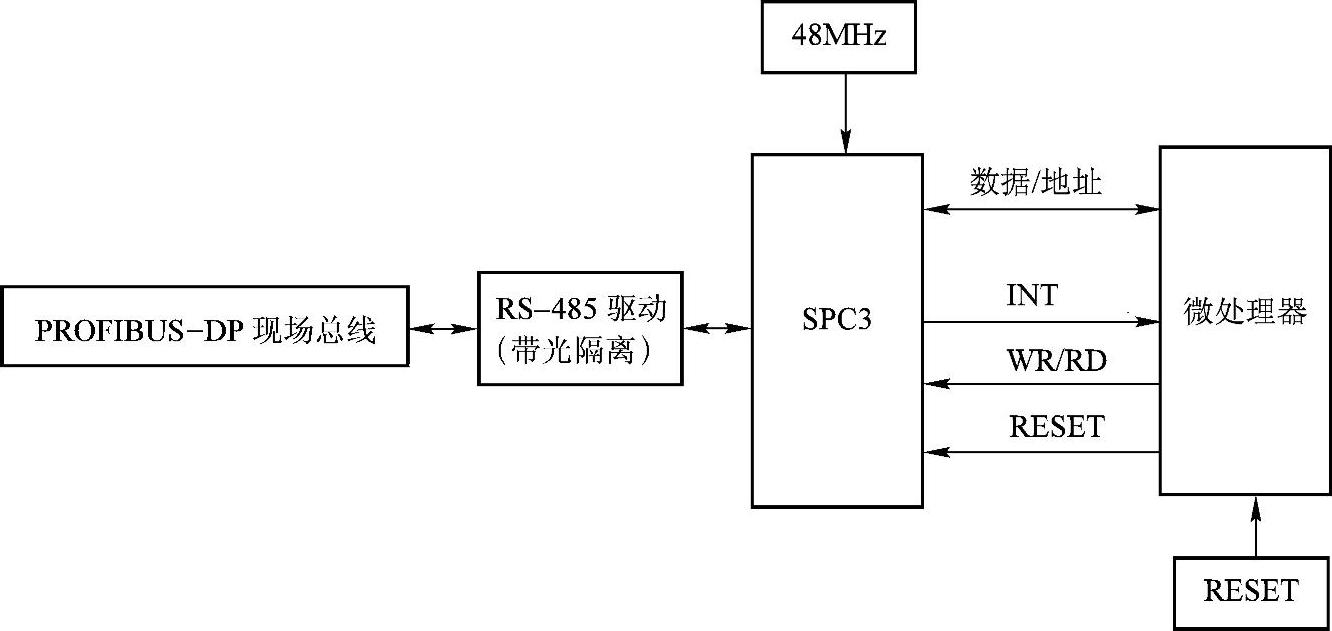

IM183-1接口模块框图如图6-2所示。

图6-2 IM183-1接口模块框图

（3）IM184从站接口模块

IM184可将第三方设备作为从站简便地连接到PROFIBUS-DP上。最大数据传输速率为12Mbit/s。IM184用于简单从站，如传感器和执行机构。

1）组成。IM184接口模块主要由ASIC芯片LS PM2、E²PROM扩展槽和一个用于PROFI-BUS-DP的RS-485接口组成。LED可显示“Run”、“Bus Error”和“Diagnostics”状态。LSPM2由48MHz晶振提供脉冲源。IM184模块尺寸如支票夹大小，适合Face-To-Face方式的安装。

2）操作。专用集成电路LSPM2芯片可独立处理总线协议，与主系统的通信通过连接器连接，因此，输入、输出信号也必须由连接器的端子提供。

3）主要技术指标。

·最大数据传输速率为12Mbit/s，可自动检测总线数据传输速率。

·PROFIBUS协议由LSPM2 ASIC处理，LSPM2芯片使用48MHz晶振。

·32个可配置输入/输出，其中最多可有16个诊断输入。

·8个独立的诊断输入。

·连接器：2×34针连接器用于连接主设备；10针连接器用于连接RS-485。

·隔离的RS-485用于连接PROFIBUS-DP。

·E²PROM插槽，64×16bit。

·DC-5V供电；典型功耗为150mA；具有反向保护。

·工作温度：0～70℃。

·外形尺寸为85mm×64mm。
