SPC3存储器分配及参数
【摘要】：表5-3 SPC3内存分配注：硬件为禁止超出地址范围，也就是如果用户写入或读取超出存储器末端，用户将得到一个新的地址，即原地址减去400H。禁止覆盖处理器参数，在这种情况下，SPC3产生访问中断。
1.SPC3存储器分配
SPC3内部1.5KB双口RAM的分配见表5-3。

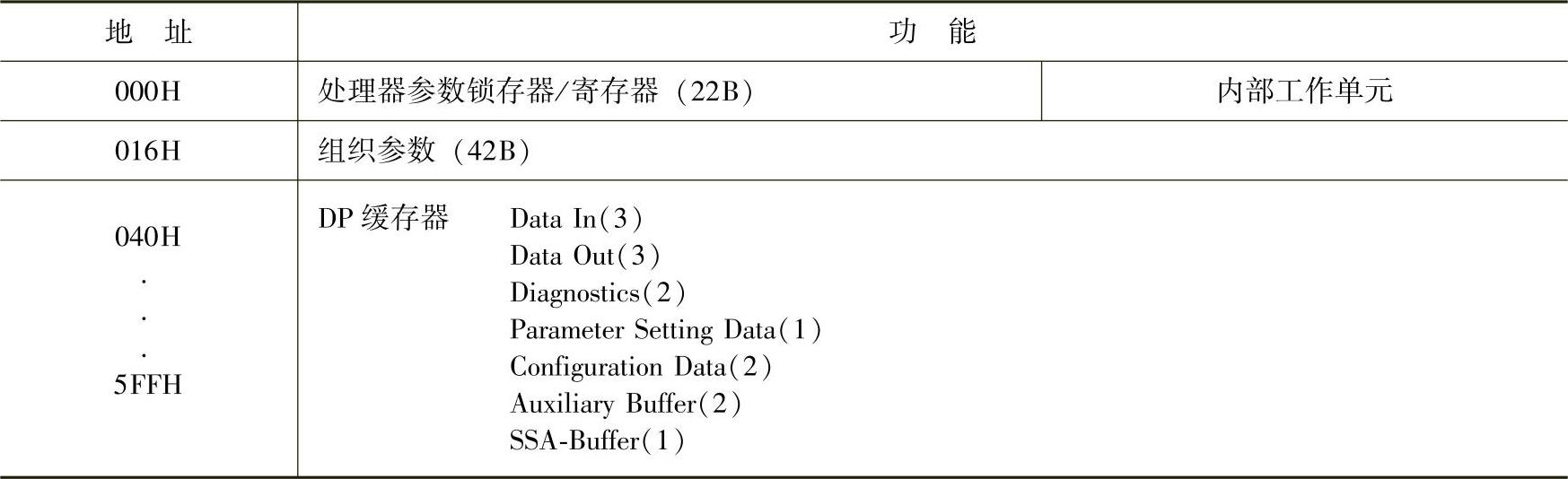

表5-3 SPC3内存分配
注：硬件为禁止超出地址范围，也就是如果用户写入或读取超出存储器末端，用户将得到一个新的地址，即原地址减去400H。禁止覆盖处理器参数，在这种情况下，SPC3产生访问中断。如果由于MS缓冲器初始化有误导致地址超出范围，也会产生这种中断。
①Date In指数据由PROFIBUS从站到主站。
②Date Out指数据由PROFIBUS主站到从站。
内部锁存器/寄存器位于前22个字节，用户可以读取或写入。一些单元只读或只写，用户不能访问的内部工作单元也位于该区域。
组织参数位于以16H开始的单元，这些参数影响整个缓存区（主要是DP-SAPs）的使用。另外，一般参数（站地址、标识号等）和状态信息（全局控制命令等）都存储在这些单元中。
与组织参数的设定一致，用户缓存（User-Generated Buffer）位于40H开始的单元，所有的缓存器都开始于段地址。
SPC3的整个RAM被划分为192段，每段包括8B，物理地址是按8的倍数建立的。
2.处理器参数（锁存器/寄存器）(www.chuimin.cn)
这些单元只读或只写，在Motorola方式下SPC3访问00H～07H单元（字寄存器），并进行地址交换，也就是高低字节交换，内部参数锁存器分配见表5-4和表5-5。

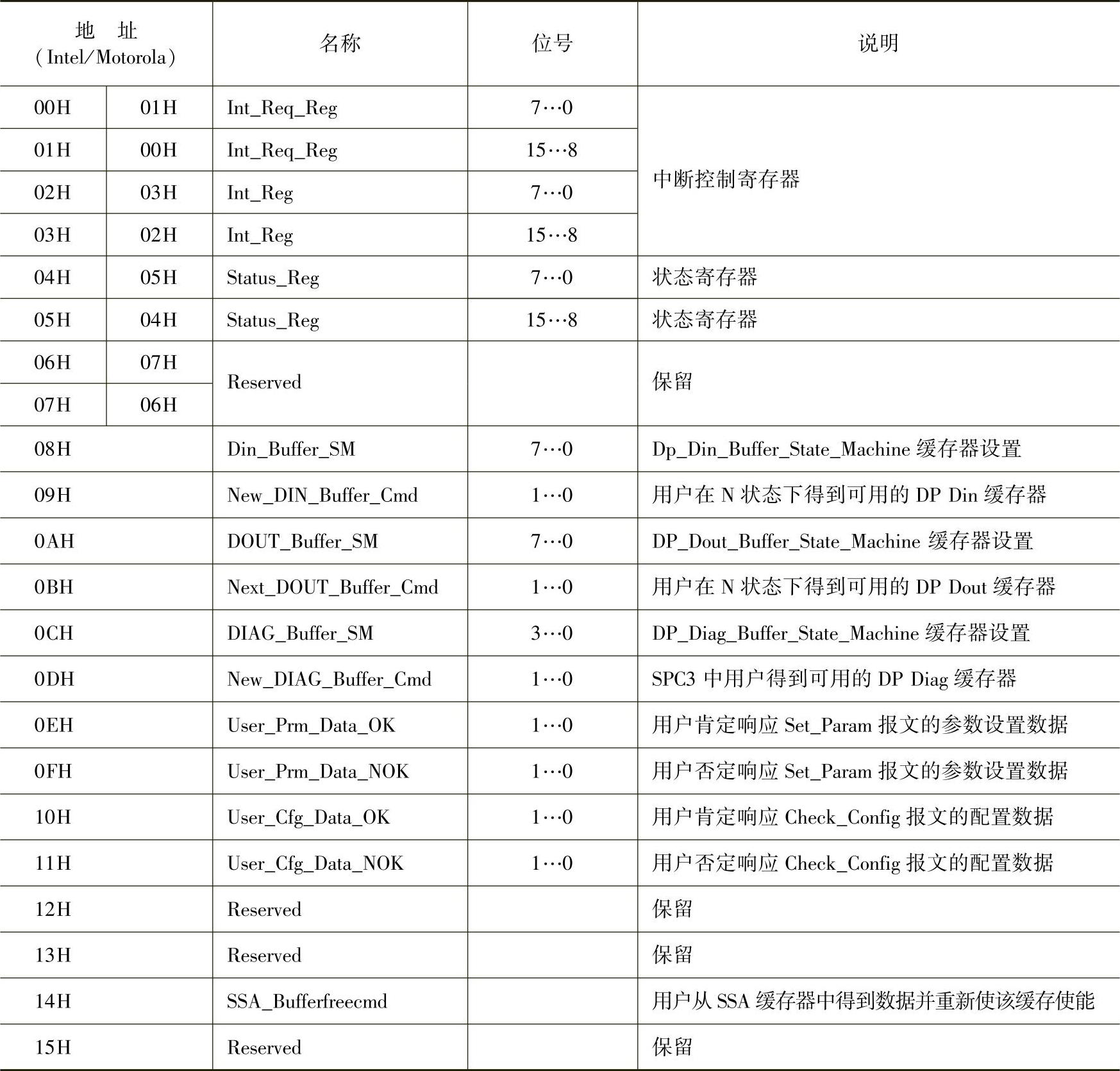

表5-4 内部参数锁存器分配（读访问）

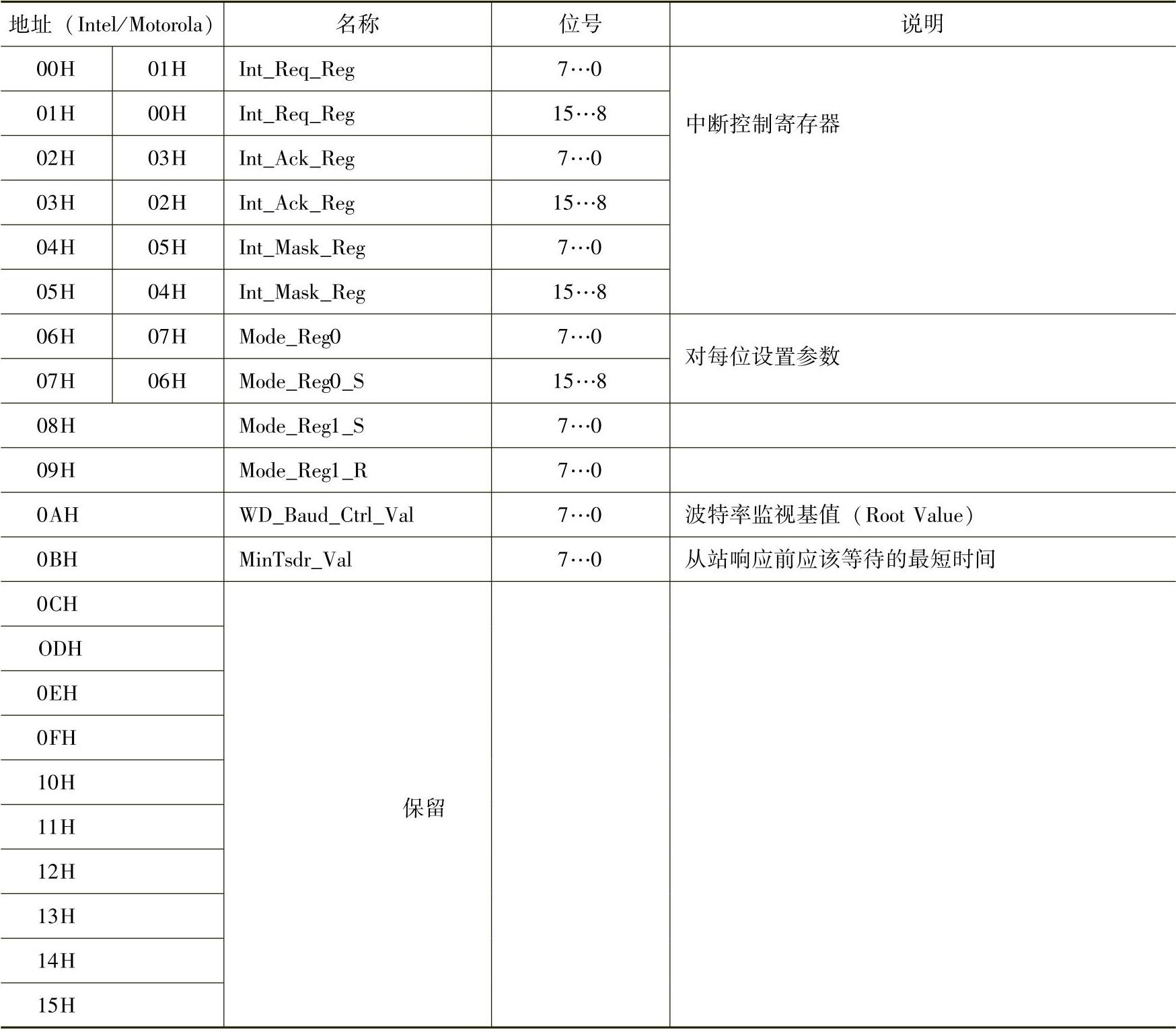

表5-5 内部参数锁存器分配（写访问）
3.组织参数（RAM）
用户把组织参数存储在特定的内部RAM中，用户可读也可写。组织参数说明见表5-6。

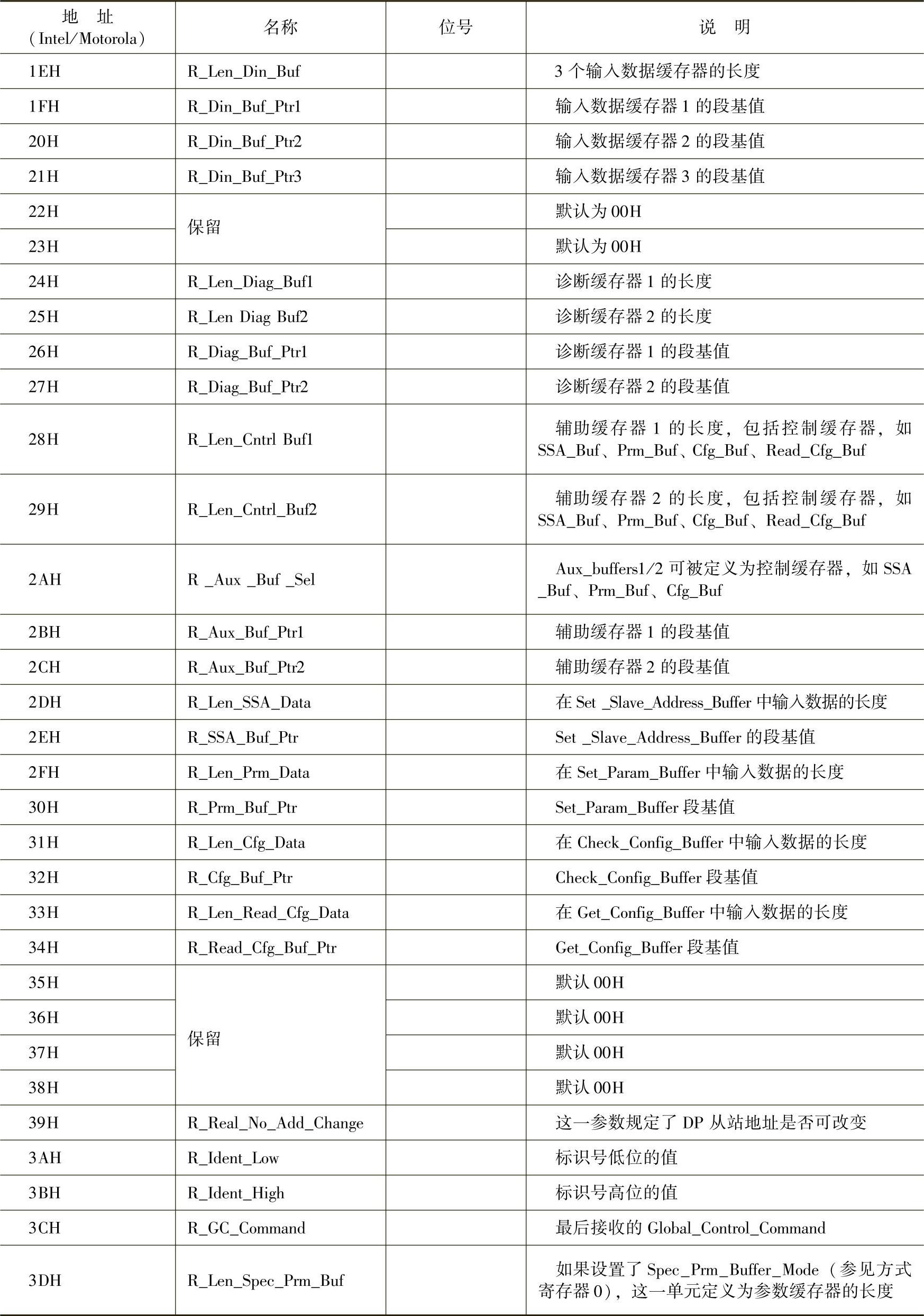

表5-6 组织参数说明
（续）
