现场总线RS-485收发器-工业以太网应用技术
【摘要】：RS-485收发器种类较多，如Maxim公司的MAX485，TI公司的SN75LBC184、SN65LBC184，高速型SN65ALS1176等。它们的引脚是完全兼容的，其中SN65ALS1176主要用于高速应用场合，如PROFIBUS-DP现场总线等。SN75LBC184为具有瞬变电压抑制的差分收发器。SN75LBC184为商业级，其工业级产品为SN65LBC184。图3-8 SN75LBC184引脚图SN75LBC184和SN65LBC184具有如下特点：1）具有瞬变电压抑制能力，能防雷电和抗静电放电冲击。3）总线上可挂接64个收发器。4）接收器输入端开路故障保护。5）具有热关断保护。6）低禁止电源电流，最大300μA。
RS-485收发器种类较多，如Maxim公司的MAX485，TI公司的SN75LBC184、SN65LBC184，高速型SN65ALS1176等。它们的引脚是完全兼容的，其中SN65ALS1176主要用于高速应用场合，如PROFIBUS-DP现场总线等。下面仅介绍SN75LBC184。
SN75LBC184为具有瞬变电压抑制的差分收发器。SN75LBC184为商业级，其工业级产品为SN65LBC184。SN75LBC184引脚图如图3-8所示。其中各引脚功能如下：
R：接收端。
：接收使能，低电平有效。
DE：发送使能，高电平有效。
D：发送端。
A：差分正输入端。
B：差分负输入端。
VCC：+5V电源。
GND：地。
(www.chuimin.cn)

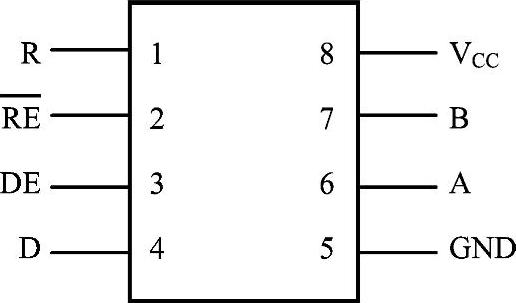

图3-8 SN75LBC184引脚图
SN75LBC184和SN65LBC184具有如下特点：
1）具有瞬变电压抑制能力，能防雷电和抗静电放电冲击。
2）限斜率驱动器，使电磁干扰减到最小，并能减少传输线终端不匹配引起的反射。
3）总线上可挂接64个收发器。
4）接收器输入端开路故障保护。
5）具有热关断保护。
6）低禁止电源电流，最大300μA。
7）引脚与SN75176兼容。
