RS-485接口在现场总线和工业以太网应用中的重要性
【摘要】：图3-7 RS-485的差分平衡电路RS-485实际上是RS-422的变型。RS-422采用两对差分平衡线路，而RS-485只用一对。RS-485价格比较便宜，能够很方便地添加到任何一个系统中，还支持比RS-232更长的距离、更快的速度以及更多的节点。表3-2 RS-485、RS-422、RS-232C的主要技术参数可以看到，RS-485更适用于多台计算机或带微控制器的设备之间的远距离数据通信。应该指出的是，RS-485标准没有规定连接器、信号功能和引脚分配。
RS-485接口采用二线差分平衡传输，其信号定义如下：当采用+5V电源供电时，若差分电压信号为-2500～-200mV时，为逻辑“0”；若差分电压信号为+200～+2500mV时，为逻辑“1”；若差分电压信号为-200～+200mV时，为高阻状态。

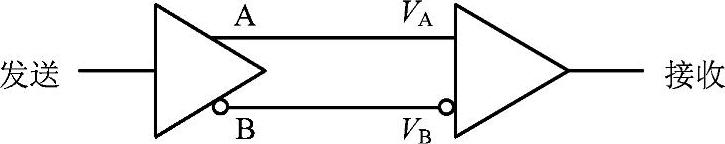

RS-485的差分平衡电路如图3-7所示。其一根导线上的电压是另一根导线上的电压值取反。接收器的输入电压为这两根导线电压的差值（VA-VB）。
图3-7 RS-485的差分平衡电路
RS-485实际上是RS-422的变型。RS-422采用两对差分平衡线路，而RS-485只用一对。差分电路的最大优点是抑制噪声。由于在它的两根信号线上传递着大小相同、方向相反的电流，而噪声电压往往在两根导线上同时出现，一根导线上出现的噪声电压会被另一根导线上出现的噪声电压抵消，因而可以极大地削弱噪声对信号的影响。
差分电路的另一个优点是不受节点间接地电平差异的影响。在非差分（即单端）电路中，多个信号共用一根接地线，长距离传输时，不同节点接地线的电压差异可能相差好几伏，甚至会引起信号的误读。差分电路则完全不会受到接地电压差异的影响。(www.chuimin.cn)
RS-485价格比较便宜，能够很方便地添加到任何一个系统中，还支持比RS-232更长的距离、更快的速度以及更多的节点。RS-485、RS-422、RS-232C的主要技术参数的比较见表3-2。
表3-2 RS-485、RS-422、RS-232C的主要技术参数
可以看到，RS-485更适用于多台计算机或带微控制器的设备之间的远距离数据通信。
应该指出的是，RS-485标准没有规定连接器、信号功能和引脚分配。要保持两根信号线相邻，两根差动导线应该位于同一根双绞线内。引脚A与引脚B不要调换。
