RS-232C的连接插头用25针或9针的EIA连接插头座，其主要端子分配见表3-1。

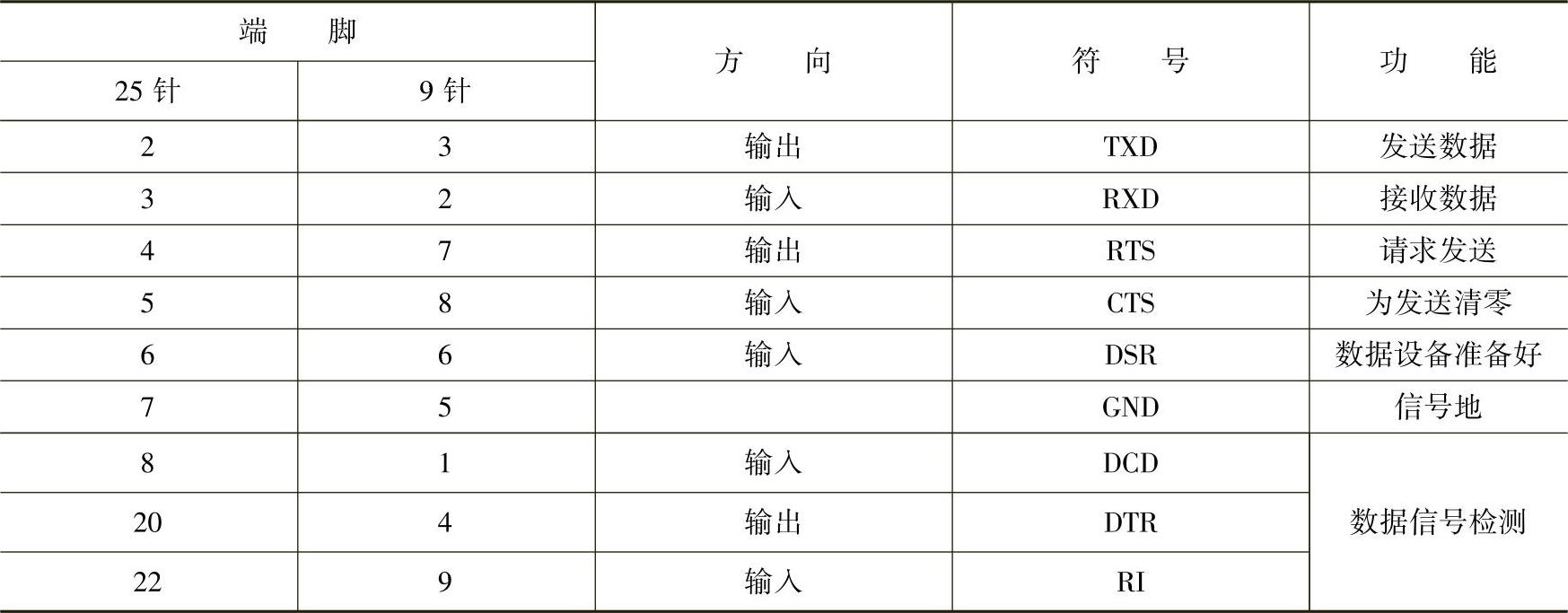

表3-1 RS-232C主要端子

1.信号含义

（1）从计算机到Modem的信号

DTR：数据终端（DTE）准备好，告诉Modem计算机已接通电源，并准备好了。

RTS：请求发送，告诉Modem现在要发送数据。

（2）从Modem到计算机的信号

DSR：数据设备（DCE）准备好，告诉计算机Modem已接通电源，并准备好了。

CTS：为发送清零，告诉计算机Modem已作好了接收数据的准备。

DCD：数据信号检测，告诉计算机Modem已与对端的Modem建立了连接。

RI：振铃指示器，告诉计算机对端电话已在振铃。

（3）数据信号

TXD：发送数据。(www.chuimin.cn)

RXD：接收数据。

2.电气特性

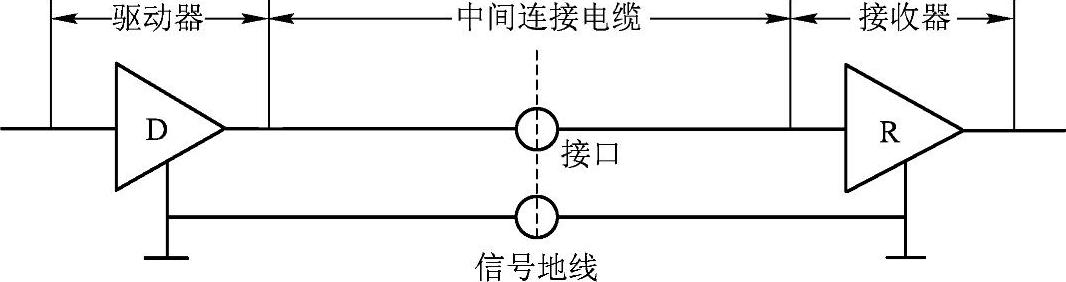

RS-232C的电气线路连接方式如图3-2所示。

图3-2 RS-232C的电气连接

接口为非平衡型，每个信号用一根导线，所有信号回路共用一根地线。信号速率限于20kbit/s内，电缆长度限于15m之内。由于是单线，线间干扰较大。其电性能用±12V标准脉冲。值得注意的是RS-232C采用负逻辑。

在数据线上：传号Mark=-15～-5V，逻辑“1”电平

空号Space=+5～+15V，逻辑“0”电平

在控制线上：通On=+5～+15V，逻辑“0”电平

断Off=-15～-5V，逻辑“1”电平

RS-232C的逻辑电平与TTL电平不兼容，为了与TTL器件相连必须进行电平转换。

由于RS-232C采用电平传输，在通信速率为19.2kbit/s时，其通信距离只有15m。若要延长通信距离，必须以降低通信速率为代价。
