赫优讯公司可以为各种现场总线和工业以太网技术研究和开发提供解决方案。该公司产品种类丰富，包括PROFIBUS、DeviceNet、CANopen、InterBus、CC-Link、ControlNet、ModbusPlus、AS-Interface、IO-Link、SERCOS、EtherCAT、PROFINET和Ethernet/IP等各种主流现场总线与工业以太网系统。该公司还生产和销售各种通用网关、计算机通信板卡、小背板嵌入式通信模块以及工业网络ASIC芯片等，并提供相应的软件工具等辅助产品。赫优讯公司的产品如图1-31所示。

netX产品具有如下技术特点：

（1）固件（Firmware）

各种产品的固件基本代码相同，技术不断改进和完善，每年销售量巨大，技术成熟可靠。

（2）双端口内存（DualPortMemory）

图1-31 赫优讯公司的产品

各种Hilscher产品都采用简便的物理和逻辑接口。

（3）赫优讯设备驱动（Hilscher Device Driv-er）

Hilscher提供各种产品的标准驱动。

（4）网络配置工具（Configuration Tool）

对于各种Hilscher产品以及各种现场总线使用同一个网络配置工具。

netX产品的技术层次结构如图1-32所示。

1.通用网关类

（1）netLINK

netLINK是最小的MPI和以太网协议转换的网关。

图1-32 netX产品的技术层次结构

MPI接口的通信速率为9.6k～12Mbit/s，连接器为DSub 9针（公）；以太网接口的通信速率为10/100Mbit/s，连接器为RJ45（公）。最小的netLINK网关如图1-33所示。

（2）netTAP/PKV

netTAP是一种通用协议转换器，实现现场总线从站到串口、以太网到串口、以太网到现场总线主站的协议转换，以及不同的实时以太网之间的协议转换。

串口设备与现场总线连接的型号为NT30，串口设备与以太网连接的型号为NT40。

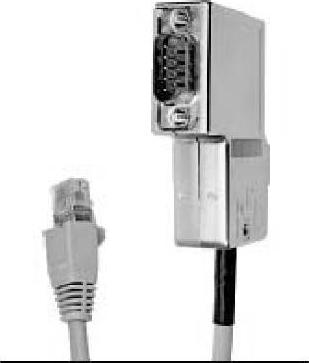

图1-33 最小的netLINK网关(www.chuimin.cn)

2.计算机通信板卡

（1）现场总线通信板卡

现场总线通信板卡为CIF系列，包括PCI总线接口CIF50、PCMCIA总线接口CIF60和PC104总线接口CIF104等。

（2）实时以太网计算机通信板卡

实时以太网计算机通信板卡为cifX。一块计算机通信板卡通过装载不同的固件，可以支持各种实时以太网协议。cifX支持的实时以太网协议如图1-34所示。

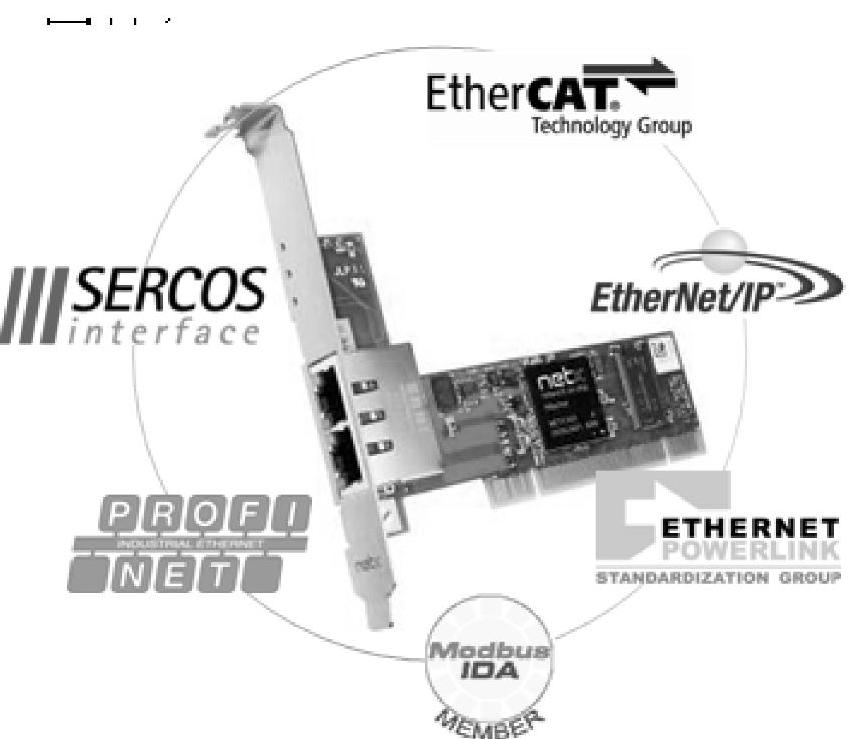

图1-34 cifX支持的实时以太网协议

3.嵌入式模块

（1）基本型

包括主机接口和现场总线接口的基本型嵌入式通信模块COM如图1-35所示。COM的尺寸为63mm×77mm。嵌入式通信模块COM的种类有AS-I、CANopen、ControlNet、Devi-ceNet、Ethernet（10Mbit/s）、Interbus和PROFIBUS。

（2）紧凑型

紧凑型小背板嵌入式通信模块COM-C如图1-36所示。COM-C的尺寸为30mm×70mm。嵌入式通信模块COM-C的种类有CANopen、DeviceNet、Ethernet（100Mbit/s）、PROFI-BUS、AS-I、SERCOS和CC-link。

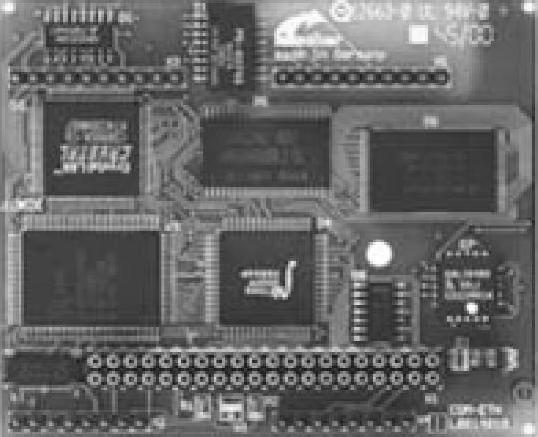

图1-35 基本型嵌入式通信模块COM

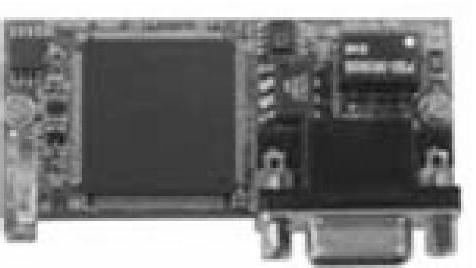

图1-36 紧凑型小背板嵌入式通信模块COM-C

（3）实时以太网嵌入式通信模块

统一的comX硬件，根据不同的通信协议，可装载不同的固件。实时以太网嵌入式通信模块comX的应用如图1-37所示。

netX的应用如图1-38所示。

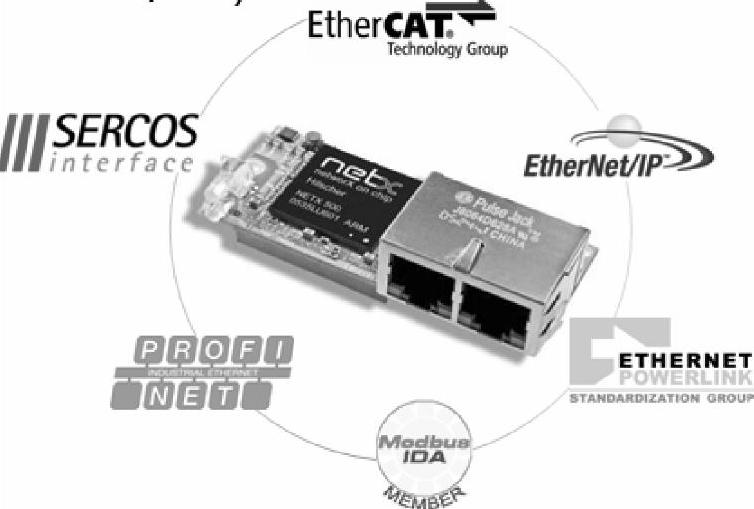

图1-37 实时以太网嵌入式通信模块comX的应用

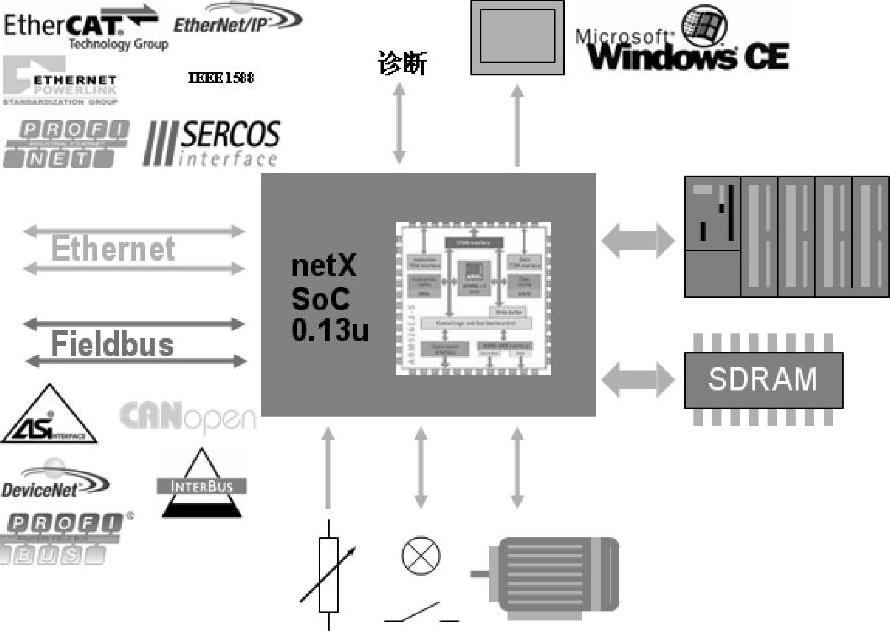

图1-38 netX的应用
