现场总线特点与优点-现场总线与工业以太网及其应用技术
【摘要】：节省硬件数量与投资由于现场总线系统中分散在设备前端的智能设备能直接执行多种传感、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的控制器、计算单元等，也不再需要DCS系统的信号调理、转换、隔离技术等功能单元及其复杂接线。
1.现场总线的结构特点
现场总线打破了传统控制系统的结构形式。
传统模拟控制系统采用一对一的设备连线，按控制回路分别进行连接。位于现场的测量变送器与位于控制室的控制器之间，控制器与位于现场的执行器、开关、电动机之间均为一对一的物理连接。
现场总线控制系统由于采用了智能现场设备，能够把原先DCS系统中处于控制室的控制模块、各输入输出模块置入现场设备中，加上现场设备具有通信能力，现场的测量变送仪表可以与阀门等执行机构直接传送信号，因而控制系统功能能够不依赖控制室的计算机或控制仪表，直接在现场完成，实现了彻底的分散控制。现场总线控制系统与传统控制系统（如DCS）结构对比如图1-1所示。

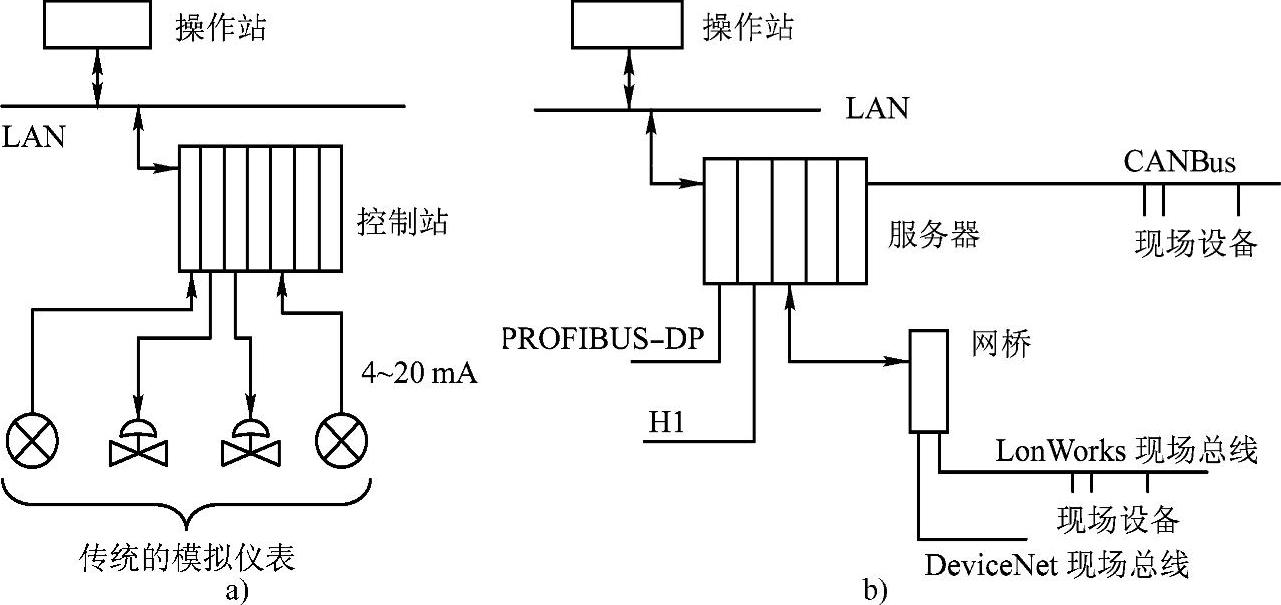

图1-1 FCS与DCS结构比较
a）DCS的结构 b）FCS的结构
由于采用数字信号替代模拟信号，因而可实现一对电线上传输多个信号，如运行参数值、多个设备状态、故障信息等，同时又为多个设备提供电源，现场设备以外不再需要模拟/数字、数字/模拟转换器件。这样就为简化系统结构、节约硬件设备、节约连接电缆与各种安装、维护费用创造了条件。
2.现场总线的技术特点
（1）系统的开放性
开放系统是指通信协议公开，各不同厂家的设备之间可进行互连并实现信息交换。现场总线开发者就是要致力于建立统一的工厂底层网络的开放系统。这里的开放是指对相关标准的一致性、公开性，强调对标准的共识与遵从。一个开放系统，它可以与任何遵守相同标准的其他设备或系统相连。一个具有总线功能的现场总线网络系统必须是开放的，开放系统把系统集成的权利交给了用户，用户可按自己的需要和对象，把来自不同供应商的产品组成大小随意的系统。
（2）互可操作性与互用性
这里的互可操作性，是指实现互连设备间、系统间的信息传送与沟通，可实行点对点，一点对多点的数字通信。而互用性则意味着不同生产厂家的性能类似的设备可进行互换而实现互用。
（3）现场设备的智能化与功能自治性
现场总线将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成，仅靠现场设备即可完成自动控制的基本功能，并可随时诊断设备的运行状态。
（4）系统结构的高度分散性
由于现场设备本身已可完成自动控制的基本功能，使得现场总线已构成一种新的全分布式控制系统的体系结构。从根本上改变了现有DCS集中与分散相结合的集散控制系统体系，简化了系统结构，提高了可靠性。(www.chuimin.cn)
（5）对现场环境的适应性
工作在现场设备前端，作为工厂网络底层的现场总线，是专为在现场环境工作而设计的，它可支持双绞线、同轴电缆、光缆、射频、红外线、电力线等，具有较强的抗干扰能力，能采用两线制实现送电与通信，并可满足安全防爆要求等。
3.现场总线的优点
由于现场总线的以上特点，特别是现场总线系统结构的简化，使控制系统从设计、安装、投运到正常生产运行及检修维护，都体现出优越性。
（1）节省硬件数量与投资
由于现场总线系统中分散在设备前端的智能设备能直接执行多种传感、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的控制器、计算单元等，也不再需要DCS系统的信号调理、转换、隔离技术等功能单元及其复杂接线。还可以用工控PC作为操作站，从而节省了一大笔硬件投资。由于控制设备的减少，还可减少控制室的占地面积。
（2）节省安装费用
现场总线系统的接线十分简单。由于一对双绞线或一条电缆上通常可挂接多个设备，因而电缆、端子、槽盒、桥架的用量大大减少，连线设计与接头校对的工作量也大大减少。当需要增加现场控制设备时，无需增设新的电缆，可就近连接在原有的电缆上，既节省了投资，也减少了设计、安装的工作量。据有关典型试验工程的测算资料，可节约安装费用60%以上。
（3）节约维护开销
由于现场控制设备具有自诊断与简单故障处理的能力，并通过数字通信将相关的诊断维护信息送往控制室，用户可以查询所有设备的运行和诊断维护信息，以便及时分析故障原因并快速排除，缩短了维护停工时间。同时由于系统结构简化、连线简单，从而减少了维护工作量。
（4）用户具有高度的系统集成主动权
用户可以自由选择不同厂商提供的设备来集成系统，从而避免因选择了某一品牌的产品被“框死”了设备的选择范围，不会为系统集成中不兼容的协议、接口而一筹莫展，使系统集成过程中的主动权完全掌握在自己手中。
（5）提高了系统的准确性与可靠性
由于现场总线设备的智能化、数字化，与模拟信号相比，它从根本上提高了测量与控制的准确度，减少了传送误差。同时，由于系统的结构简化，设备与连线减少，现场仪表内部功能加强，减少了信号的往返传输，提高了系统的工作可靠性。
