排列图法又称巴雷特图法，也叫主次因素分析图法，它是分析影响工程（产品）质量主要因素的一种有效方法。

（一）排列图的组成

排列图是由一个横坐标，两个纵坐标，若干个矩形和一条曲线组成，见图7-12。图中左边纵坐标表示频数，即影响调查对象质量的因素至复发生或出现次数（个数、点数）；横坐标表示影响质量的各种因素，按出现的次数从多至少、从左到右排列；右边的纵坐标表示频率，即各因素的频数占总频数的百分比；矩形表示影响质量因素的项目或特性，其高度表示该因素频数的高低；曲线表示各因素依次的累计频率，也称为巴雷特曲线。

pagenumber_ebook=133,pagenumber_book=125

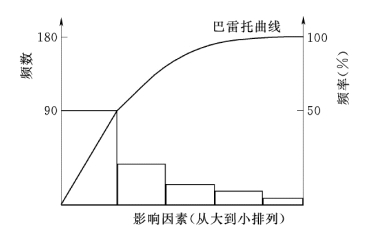

图7-12　排列图组成

（二）排列图的绘制

（1）收集数据。对已经完成的分部、单元工程或成品、半成品所发生的质量问题，进行抽样检查，找出影响质量问题的各种因素，统计各种因素的频数，计算频率和累计频率。如表7-5 所示。

表7-5　排列图计算表

pagenumber_ebook=133,pagenumber_book=125

（2）作排列图。

1）建立坐标。右边的频率坐标从0 到100%划分刻度；左边的频数坐标从到总频数划分割度，总频数必须与频率坐标上的100%成水平线；横坐标按因素的项目划分刻度，按照频数的大小依次排列。

2）画直方图形。根据各因素的频数，依照频数坐标画出直方形（矩形）。(www.chuimin.cn)

3）画巴雷特曲线。根据各因素的累计频率，按照频率坐标上刻度描点，连接各点即为巴雷特曲线（或称巴氏曲线）。如图7-13 所示。

pagenumber_ebook=134,pagenumber_book=126

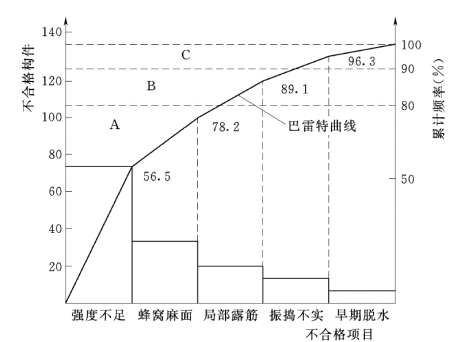

图7-13　排列图

（三）排列图分析

通常将巴氏曲线分成三个区，A 区、B 区和C 区。累计频率在80%以下的叫A 区，其所包含的因素为主要因素或关键项目，是应该解决的重点；累计频率在80%～90%的区域为B区，为次要因素；累计频率在90%～100%的区域为C区，为一般因素，一般不作为解决的重点。

（四）排列图的作用

排列图的主要作用如下：

（1）找出影响质量的主要因素。影响工程质量的因素是多方面的，有的占主要地位，有的占次要地位。用排列图法，可方便地从众多影响质量的因素中找出影响质量的主要因素，以确定改进的重点。

（2）评价改善管理前后的实施效果。对其质量问题的解决前后，通过绘制排列图，可直观地看出管理前后某种因素的变化。评价改善管理的效果，进而指导管理。

（3）可使质量管理工作数据化、系统化、科学化。它所确定的影响质量主要因素不是凭空设想，而是有数据根据的。同时，用图形表达后，各级管理人员和生产工人都可以看懂，一目了然，简单明确。
