计算机维护：笔记本拆卸教程
【摘要】：笔记本计算机拆卸要掌握一定顺序和技巧，必要时要学习相关网络资源以及厂家说明书，掌握特殊的拆装技巧。先在笔记本计算机的底部找一找，拧下盖板上做标记的螺丝。图14-11笔记本计算机内存的拆卸有个别会出现特殊情况，笔记本计算机背面只有一条内存插槽，另一条内存插槽需要打开键盘才能找到。另外有的笔记本计算机本身支持减重模块，设有一个专门的按钮，拨动一下就可抠出光驱。
笔记本计算机拆卸要掌握一定顺序和技巧，必要时要学习相关网络资源以及厂家说明书，掌握特殊的拆装技巧。
1.拆内存
内存相对来说是最容易取下来的。先在笔记本计算机的底部找一找，拧下盖板上做标记的螺丝。如果没有也不要紧，把底部能打开的盖板全打开，一般可以找到内存和硬盘。
看到内存条后，将内存条两侧的卡子平行向两侧拉开，内存条就会自动弹出来。笔记本内存的拆卸如图14-11 所示。装回时先将内存条以倾斜30°的方向斜插入插槽，一是要注意使金手指完全插入插槽中，二是要注意让金手指缺口对齐插槽上的突起。确定后用力按下内存条，如果听到一声脆响，表明内存条已经安装到位。
图14-11 笔记本计算机内存的拆卸
有个别会出现特殊情况，笔记本计算机背面只有一条内存插槽，另一条内存插槽需要打开键盘才能找到。这时，需要先在笔记本计算机的底面找到固定键盘的螺丝（通常在螺丝旁边都会有相应的标识）。拆下螺丝后，打开笔记本计算机的屏幕，在键盘区的边缘找到长方形的卡扣，打开后就能将键盘从笔记本计算机上移开了。移开键盘后，会在主板中间部位找到另一条内存插槽。
也有个别品牌的内存安装的位置比较怪异，比如藏在电池的后面。升级时需要首先拿下电池，然后根据旁边贴着的图示操作即可。
2.拆装硬盘
硬盘通常也和内存一样，打开底部的盖板就可以看到，如图14-12 所示。有的厂商还会给硬盘包上一个金属保护外壳，取下周围的固定螺丝后一起拉出即可。现在很多笔记本计算机都会在硬盘上加一个塑料纸片的拉手，如图14-13 所示。大多数的笔记本计算机都将硬盘安装在了底面，并有明显标识指向硬盘位。找到硬盘位后，能够很容易拆下或更换硬盘。
图14-12 笔记本计算机硬盘
如果在底部没有找到硬盘，那么很可能设置在侧面。只有少数笔记本计算机设计特殊，需要打开掌托才能更换硬盘，这会麻烦得多。硬盘插回去的时候要注意方向，注意对齐针脚。
图14-13 硬盘上加一个塑料纸片的拉手
3.拆装光驱
光驱的拆卸也很简单，多数笔记本计算机在光驱尾部用一颗螺丝固定，取下后再用手指将光驱拉出。另外有的笔记本计算机本身支持减重模块，设有一个专门的按钮，拨动一下就可抠出光驱。
4.拆装无线网卡
无线网卡采用Mini PCI 接口，插槽看上去和内存插槽有几分相似，无线网卡的拆卸、安装与内存条也很相似。只是无线网卡带有天线，天线通常设置在LCD 旁边，再用引线与无线网卡连接起来。在取下无线网卡前先得取下天线，天线是非常细小的同轴电缆，用镊子或者手指拨出时需要小心一点，不要弄弯或者弄断引脚。无线网卡正面如图14-14 所示。
无线网卡反面如图14-15 所示。

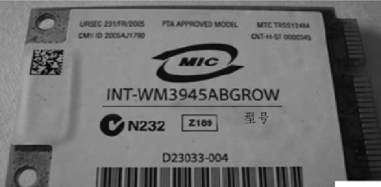

图14-14 无线网卡正面

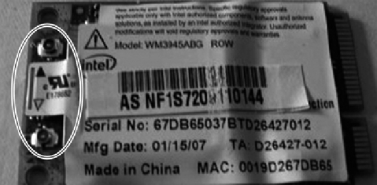

图14-15 无线网卡反面
在将天线装回时要注意不要接反了。天线是一黑一白两根，在无线网卡接口处有MAIN 标识的接白色天线，标有AUX 的接黑色天线。有的笔记本计算机虽然没用颜色区分，但是也会标明连接的方向，就更不容易出错。
5.拆装键盘和键帽
在进行拆解之前先要确定笔记本计算机键盘的封装类型，现在常见的主要有三种，一种是内嵌式固定型，一种是卡扣固定型，还有一种是螺丝固定型。
1）内嵌式键盘
这种键盘的固定方式多见于戴尔商务机型和日系的笔记本中，从机身后面看不见固定螺丝，拆解时要先把键盘上方的压条拆除。这种压条在机器背后通常有固定的螺丝。注意键盘下方的数据线，不要硬拉。(www.chuimin.cn)
除了挡板有螺丝固定之外，还有的笔记本计算机采用内嵌式键盘，而挡板没有采用螺丝固定。从转轴处将挡板撬起，慢慢延伸至前面板，整体取下，如图14-16 所示。
2）卡扣式键盘
卡扣式键盘多见于我国台系笔记本计算机。拧下背部的固定螺丝，注意观察卡扣位置，用硬物（塑料片、硬的身份证等）将卡扣撬开。

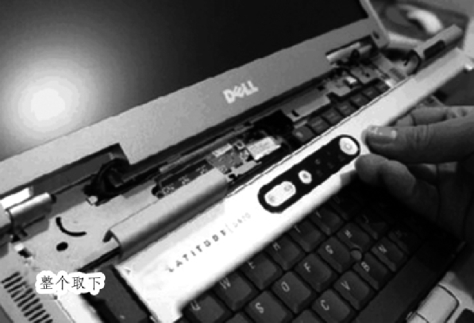

图14-16 内嵌式键盘拆卸
3）螺丝固定型键盘
螺丝固定型键盘的笔记本计算机主要出现在欧美机型。如早期的ThinkPad 和HP 等。拆卸时，把笔记本计算机翻过来，卸下背后印有键盘标记的螺丝，如图14-17 所示。
注意，取下印有键盘标志的螺丝之后，将键盘下方的部位向上翘起，注意不要用力过猛。待整个键盘的下部脱离机体之后，再向下抽出键盘，但要注意下面连着的数据线。拆开键盘后机身就露出了差不多一半，可以看到主板的许多元件，比如CPU 或者北桥芯片等。
再顺便谈一个小技巧，那就是如何取下键盘的键帽呢？键帽与键盘都是用卡榫连接，取时用中指压住键帽上方，大拇指拉住键帽下边缘使劲向上抠，键帽就会被取下。安装时对准位置，用力按下键帽即可。

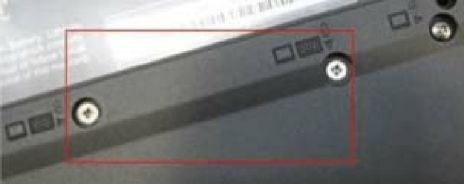

图14-17 键盘标记的螺丝
6.拆装CPU 及热散热管
CPU 是笔记本计算机的“大脑”，出于散热的考虑，很多笔记本计算机的CPU 打开底部的盖板就可以看到。只有少数笔记本计算机，才需要取下键盘甚至把上盖拆开才能看到。判定CPU 的大体位置不难，因为它总在出风口附近以及嗡嗡作响的风扇处。CPU及热散热管如图14-18 所示。
图14-18 CPU 及热散热管
在与CPU 打交道前，先取下热导管旁边的散热风扇电源接口，再取下固定螺丝（一般只在CPU 插座周围才有），拿下热导管装置，CPU 就露出来了。可以看到笔记本计算机所用的CPU 核心直接裸露在外面，没有台式机CPU 的保护盖，因此应当心不要压坏CPU 核心。
露出CPU 后不可硬拨，笔记本的CPU 同样用ZIF 插座锁定。只是没有了拨杆，插槽上黑色的平口螺丝就是固定装置，在它的旁边还各有一个锁状标记，指明了目前固定螺丝的状态。这时用平口螺丝刀将固定螺丝旋转180°，CPU 就很容易取下。用“一”字螺丝刀旋转180°，如图14-19 所示。
CPU 安装时也有方向性要求，将CPU 上的三角形标记对准插座上缺角处，这点和台式机类似。插好后再反向旋转固定螺丝180°，直到固定螺丝的指针指向了锁定标记，这样CPU 才算装好。在装回热导管的时候，记住接上风扇的电源接口。

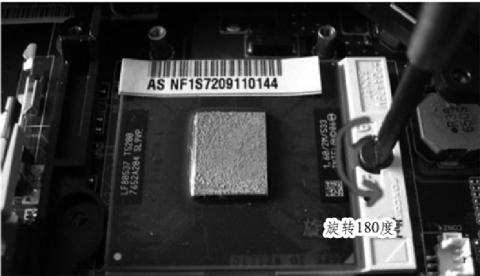

图14-19 用“一”字螺丝刀旋转180°
7.拆装掌托
掌托也可称为机身上盖，掌托上可能会附着更多的连线。拆卸掌托这一步可以称为拆机的关键，因为在拆下掌托后，就能够完全看到主板。取下机身上盖通常有两种情况，一种是机身上盖浑然一体，另一种是上盖分成了两部分，键盘上方一部分，从掌托延伸出来的又是一部分。后一种情况在键盘拆卸部分就已经涉及，这里只说第一种情况。在这种情况下，拆卸的第一步是取下LCD 屏旋转部分的铰链盖。铰链盖也是用卡榫连接，先松开LCD 里面的边缘要容易些，然后再抠松机身外面的边缘，就可以取下来了。
接着再取下底部所有的螺丝，要注意的是现在很多笔记本计算机在底部贴了不少的标签，可能会遮住螺丝孔，以及取下键盘下方的上盖固定螺丝（如果有的话）。取下这些螺丝后，上盖已经有了松动的迹象，再用手或硬卡片沿着机身边缘慢慢撬动，直到上盖脱离机身。注意这时不能用力拽上盖，因为有连线接在上盖上。
8.拆装LCD
观察LCD 的边框，可看到几个突出的橡胶小圆点，下面就藏着边框的固定螺丝，将它们全部取下，然后沿着LCD 的内边框（注意不要划伤LCD 屏幕），将边框松开，面板就露了出来。如果再接着取下面板的固定螺丝，面板也可取下。
笔记本的LCD 里通常还藏着与主板相连的电源线、显示信号线以及无线网卡天线，还可能看到摄像头的数据线（现在流行给笔记本内置一个摄像头），要注意不要把这些连接线扯坏。
安装时要遵循记录，按照与拆开相反的顺序依次进行。
结语：从实践来看，拆卸笔记本计算机并不容易造成部件的损坏。但是在拆完后笔记本黑屏或者不能还原，这在新手中确实是存在的。因此刚拆笔记本计算机时一定要小心行事，不能确定的地方千万不要用蛮力。再就是拆卸一定要遵循循序渐进的原则，一次不要拆得太多，在熟悉后再逐渐向笔记本计算机内部扩展。这样遇到的麻烦会少得多。
