笔记本电脑电路原理架构
【摘要】：了解笔记本计算机的电路架构，更有利于掌握笔记本计算机维护技术。笔记本计算机的电路原理架构如图14-4 所示。图14-4笔记本计算机电路原理架构1.GMCH图形内存控制集线器，有的内部集成了显示功能的北桥芯片，如：915GM。这些接口全部通过模块组连接到LPC 总线上，能够在笔记本计算机的后面或侧面看到并使用它们。
普通的用户对计算机的了解一般停留在应用的阶段，即基于计算机基础之上做一些应用开发和科研，而对计算机内部的电路了解不多，目前介绍计算机内部电路的资料和书籍很少，对于笔记本计算机的介绍更是少之又少了。了解笔记本计算机的电路架构，更有利于掌握笔记本计算机维护技术。笔记本计算机的电路原理架构如图14-4 所示。

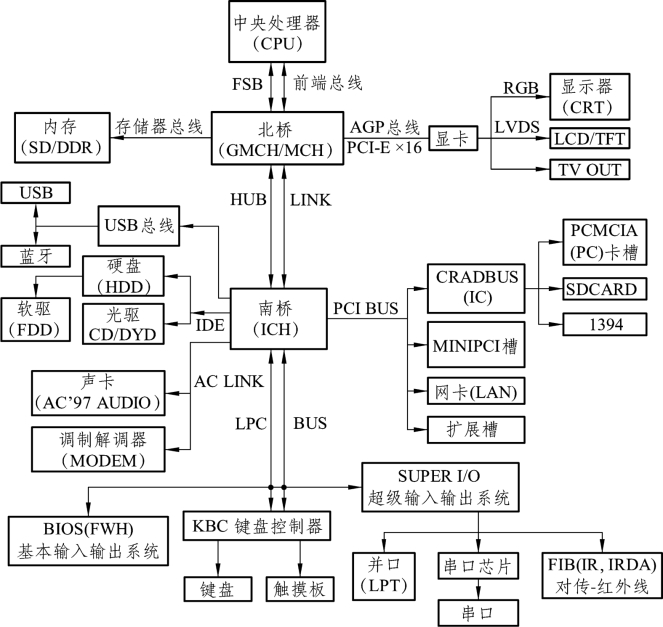

图14-4 笔记本计算机电路原理架构
1.GMCH
图形内存控制集线器（Graphics &Memory Controller Hub，GMCH），有的内部集成了显示功能的北桥芯片，如：915GM。主要处理高速设备（包括显卡、内存和CPU）之间的通信。它相当于CPU 的管家，将CPU 的指令分发给相应的模块，或将各模块向CPU的请求在恰当时候通报给CPU。它也像网络中使用的集线器，实现一点与多点的连接。
2.ICH
输入/输出控制集线器（I/O Controller Hub，ICH），也叫I/O 控制器，主要负责低速设备，它可以为系统提供强大的数据I/O 支持。它提供的接口和相应的周边设备有：PCI总线、IDE 设备（光驱和硬盘）、声卡、网卡、USB。以I/O 控制器为核心分别连接了IDE（光驱和硬盘）、USB、网卡、声卡、PCI 总线和扩展槽等器件的控制电路和接口电路。
3.LPC 接口及LPC 总线上的设备
短管脚计数总线（Low Pin Count，LPC），用少量的信号线完成较低速的数据传输。ICH 直接提供了接口来引出LPC 总线，LPC 总线上一般连接FHW、SIO 和KBC/SMC 等设备。
固件集线器（Firm Ware Hub，FWH）内固化着系统BIOS 和显示BIOS。系统启动时，首先执行这段固化的程序，完成系统硬件资源的测试与配置，并使计算机从硬盘加载操作系统。不仅如此，它还在系统运行的全过程中担负着系统硬件层与操作系统的基本输入输出接口。
4.PCI 接口和PCI 总线上的设备
ICH 提供了PCI 接口，用以连接PCI 总线。PCI 总线是广为使用的技术，很多板卡、设备提供支持的接口，在台式机主板上，总能发现白色的PCI 扩展槽，用来插接显示卡、声卡、网卡等。笔记本不提供PCI 扩展槽，以节约空间，它的PCI 设备常常是直接做在主板上的。(www.chuimin.cn)
5.LVDS 和液晶显示器控制
LVDS（Low Voltage Differential Signal，低电压差分信号）是专门用于LCD 的控制信号。液晶显示器控制信号分两部分，即扫描点阵的信号和控制背光灯亮度的信号。
6.声卡AC97
ICH 支持AC97 音频输入输出标准，即所谓的软声卡，它将音频信息以一定格式的数字信号输出，将此信号用解码器（Codec）解码，还原出音频信息，再经过数模转换器变为模拟信号，经过放大器放大，便可输出至耳机、音箱，发出声音。
7.局域网连接器接口和局域网插口
RJ45 插口，用于接入局域网。这与无线网络连接是不同的，这是一种基于有线的连接。ICH 提供了局域网连接器接口。真正管理网络的是网卡控制器，集成在ICH 内。
8.Super I/O
超级输入输出接口（Super Input/Output），包括串口、并口、红外接口。这些接口全部通过模块组连接到LPC 总线上，能够在笔记本计算机的后面或侧面看到并使用它们。
【特别提示】
另外还有笔记本计算机的充电电路，此部分电路实现对笔记本计算机上的锂离子电池充放电管理，以防止电池过充产生的危险；还有DC/DC（直流分配器），将电池的输出直流电压或者外接电源输入的电压转变成各种不同电平的直流电压并提供一定的带负载能力，给电路各部分提供电源。
