计算机维护教程：硬盘分区表详解

2023-11-18 理论教育版权反馈

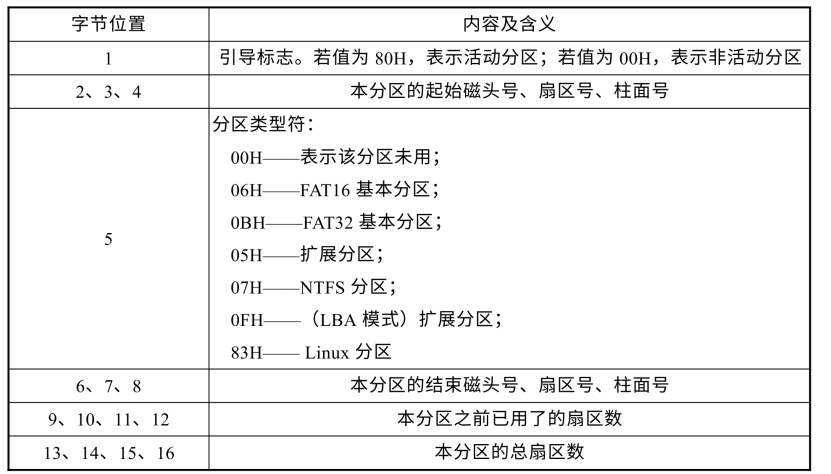

【摘要】：在总共512 B 的主引导记录中，MBR 又可分为3 部分：第1 部分是引导代码，占用了446 B；第2 部分是分区表，占用了64 B；第3 部分是55AA，结束标志，占用了2 B。因为主引导记录MBR 最多只能描述4 个分区项，如果想要在一个硬盘上分多于4 个的区，就要采用EBR的办法。C 盘的数据结构如下所示：下面来分析一下MBR，前446 个字节为引导代码，对数据恢复来说没有意义，这里只分析分区表中的64 个字节。表13-3每个分区表项的16 字节内容及含义

一个硬盘有3 个逻辑盘的数据结构，如下所示：

MBR（Main Boot Recorder，主引导记录）位于整个硬盘的0 柱面0 磁道1 扇区，共占用了63 个扇区，但实际只使用了1 个扇区（512 B）。在总共512 B 的主引导记录中，MBR 又可分为3 部分：第1 部分是引导代码，占用了446 B；第2 部分是分区表，占用了64 B；第3 部分是55AA，结束标志，占用了2 B。下面介绍的用WinHex 软件来恢复误分区，主要就是恢复第2 部分的分区表。引导代码的作用是让硬盘具备可以引导的功能。如果引导代码丢失，分区表还在，那么这个硬盘作为从盘所有分区数据都还在，只是这个硬盘自己不能够用来引导系统。

分区表如果丢失，整个硬盘没有分区，就好像刚买来一个新硬盘没有分过区一样。

因为主引导记录MBR 最多只能描述4 个分区项，如果想要在一个硬盘上分多于4 个的区，就要采用EBR（Extended MBR，扩展MBR）的办法。MBR、EBR 都是分区产生的，而每一个分区又由DBR、FAT1、FAT2、DIR、DATA 5 部分组成。C 盘的数据结构如下所示：
