前置USB和音频的连接方式

2023-11-18 理论教育版权反馈

【摘要】：早期生产的机箱的前置USB 接口与前置音频接口两部分接口没有做到一体化设计，所有线都是散开的，接错了就可能给设备带来损坏，安装难度较大。图7-27主板上的前置音频和前置USB 接口主板上前置USB 针脚定义如图7-28 所示。

1.连接前置音频输出端口

现在主流机箱都流行采用前置音频输出端口，只要机箱配备前置音频输出端口，组装计算机时，连接好前置端口线缆，那就可以通过前置音频输出端口连接音箱、耳机与麦克风等设备，方便使用。

早期生产的机箱的前置USB 接口与前置音频接口两部分接口没有做到一体化设计，所有线都是散开的，接错了就可能给设备带来损坏，安装难度较大。主板上前置音频接口（J_AUDIO）也是9 针，但空针一般是第7 针，该接口通常在主板集成的输入输出端口附近。

现在，大部分机箱已采用一体化设计，而且做了防呆设计，一般不会接错，如图7-27所示。

pagenumber_ebook=155,pagenumber_book=147

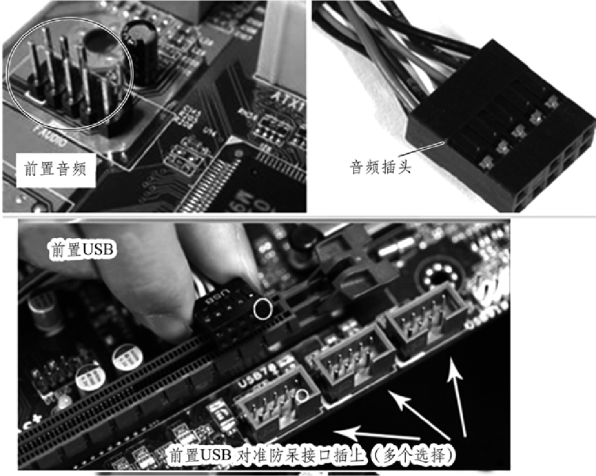

图7-27　主板上的前置音频和前置USB 接口

主板上前置USB 针脚定义如图7-28 所示（NC 表示空脚）。

pagenumber_ebook=156,pagenumber_book=148 (www.chuimin.cn)

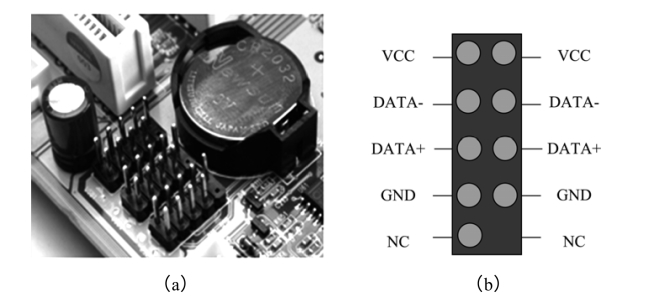

图7-28　主板上前置USB 针脚定义

一般情况下，机箱说明书中会标明USB 接线的定义，也可以从接线的颜色来了解其定义，具体如下：

红线：电源正极（接线上的标识为+5 V 或VCC）；白线：负电压数据线（标识为Data-或USB Port-）；绿线：正电压数据线（标识为Data+或USB Port+）；黑线：接地（标识为GND）。

【特别提醒】

电源开关连接线、复位开关连接线和机箱喇叭连线在插入时可以不用注意插接的正反问题，怎么插都可以。但电源指示灯和硬盘等是采用发光二极管来显示，所以连接是有方向性的。

连线时记住一个最重要的规律：彩色线连接正极，黑/白线连接负极。
