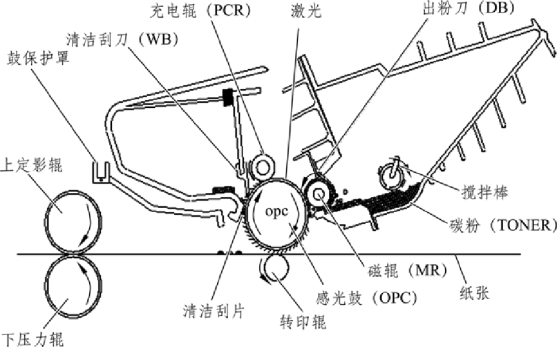

激光打印机打印需要经过八个过程：鼓芯的充电、曝光、显影、转印、定影、清洁、消电、废粉回收。激光打印机的工作流程如图5-14 所示。

下面就通过八个过程配合图片讲解。

1.鼓芯的充电

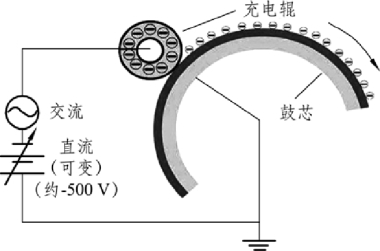

打印开始时，充电辊给鼓芯均匀充上约-500 V 电势的负电荷以及激光扫描系统产生了激光束后，会把激光束投射到带有正电荷或负电荷的感光鼓上，从而产生由之前“翻译”得来的点阵图样，而使感光鼓带电的这一过程就叫作上电，它由供电系统的高压部件通过充电辊供电。鼓芯的充电示意图如图5-15 所示。

pagenumber_ebook=114,pagenumber_book=106

图5-14　激光打印机的工作流程

pagenumber_ebook=114,pagenumber_book=106

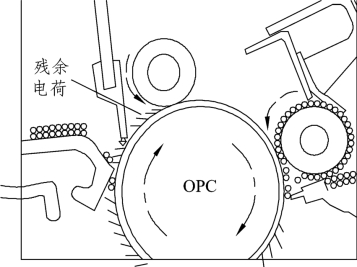

图5-15　鼓芯的充电示意图

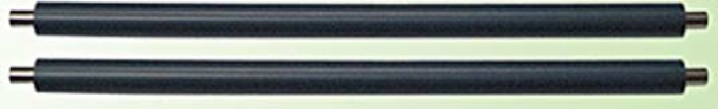

激光打印机充电辊实物如图5-16 所示。

pagenumber_ebook=114,pagenumber_book=106

图5-16　激光打印机的充电辊实物

2.曝光

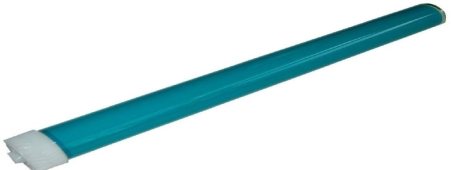

鼓芯被激光照射过的地方趋于导体，电荷经铝基质释放，电压上升至-100 V 乃至0 V。鼓芯没有被激光照射的地方由于保持绝缘状态，电压仍然为-500 V。至此，鼓芯上形成打印内容的静电潜像。激光打印机的鼓芯（感光鼓）如图5-17 所示。

曝光其实就是利用感光鼓表面的光导特性，使感光鼓表面曝光，从而形成一定形状的电荷区，形成用户所需要的图样“雏形”，因为这只是电荷的形成，因此是“隐形”的，此时还看不到真实图像。

pagenumber_ebook=115,pagenumber_book=107

图5-17　激光打印机的鼓芯

3.显影

磁辊上被施加约-400 V 的直流电压和交流电。磁辊上吸附的碳粉被直流电压极化而带上约-400 V 的负电荷，交流电用以帮助碳粉脱离磁辊。由于鼓芯上的静电潜像电压为-100 V 左右，与磁辊上碳粉所带的电压-400 V 形成巨大的电压差，碳粉被吸引到鼓芯上的静电潜像区，显影工作完成。显影原理示意图如图5-18 所示。

pagenumber_ebook=115,pagenumber_book=107

图5-18　显影原理示意图

让碳粉带电之后，通过曝光得来的带有静电潜像的感光鼓，会以快速卷动的方式接近装有碳粉的碳粉夹，这时，带有电气的碳粉便会吸附在感光鼓上，形成看得见的图像，这就是显像过程。(www.chuimin.cn)

鼓芯上静电潜像区电压实际上是在-500~0 V。电压的高低取决于打印内容的灰度。打印内容为纯黑色时，对应的静电潜像电压为0 V，打印内容为纯白色时，对应的静电潜像电压为-500V。中间灰度色调内容对应的电压范围为-500～0 V。

4.转印

鼓芯正下方的胶辊为转印辊，转印辊上被施加正电压（电压大小目前未知），帮助碳粉从鼓芯上转印到纸上。打印纸经过转印辊后，由一个铁片对纸进行消电。激光打印机转印示意图如图5-19 所示。

pagenumber_ebook=116,pagenumber_book=108

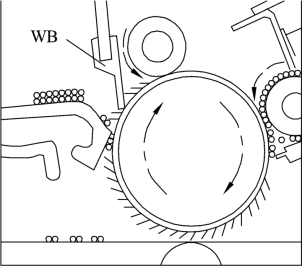

图5-19　激光打印机转印示意图

碳粉吸附在感光鼓上了，接下来就是将图像印在纸张上。当打印纸经过转印辊时，被带上与碳粉相反的电荷，由于异性相吸，从而使碳粉能够按原来的形状转印到纸张上去，到此，稿件的成形过程基本完成。

5.定影

打印纸上的碳粉被200°C 左右的定影膜加热熔化，在定影下辊的压力下，熔化状态的碳粉渗透进打印纸纤维里，打印纸冷却后碳粉固化，要打印的信息在纸上呈现。虽然图像是被转印到纸张上了，但这时碳粉还不是完全固定，稍微摩擦或保存几天，纸上的碳粉就会脱落，因此，就需要在高温、高压的情况下把碳粉溶化并使其永久地“定影”渗透到纸张里面，有利于长期保存。目前产生高温高压的部件主要有两种形式，一种是陶瓷加热，它的特点是速度快、预热时间短，缺点是易爆、易折；另一种是灯管加热，它在各个方面都表现得相对稳定，但预热时间较长。激光打印机定影示意图如图5-20 所示。
