不同类型的打印机不仅物理结构不同，而且工作原理也有本质的区别。此处分别对针式打印机、喷墨打印机和激光打印机的工作原理进行说明。

1.针式打印机的基本工作原理

针式打印机在打印机的历史上曾经占有重要的地位，甚至到现在还有不少领域仍在使用这种打印机。针式打印机结构简单、技术成熟、性价比高、消耗费用低，但噪声很大、分辨率较低、打印针易损坏，故已从主流位置上退下来了，逐渐向专用化、专业化方向发展。目前市场上主要有9 针和24 针两种针式打印机。针式打印机是一种击打式打印机，它利用机械和电路驱动原理，使打印针撞击色带和打印介质，进而打印出点阵，再由点阵组成字符或图形来完成打印任务。从结构和原理上看，针式打印机由“打印机械装置”和“控制驱动电路”两大部分组成，在打印过程中共有三种机械运动：打印头横向运动、打印纸纵向运动和打印针的击打运动。这些运动都是由软件控制驱动系统通过一些精密机械来执行的。针式打印机外观如图5-10 所示。

pagenumber_ebook=110,pagenumber_book=102

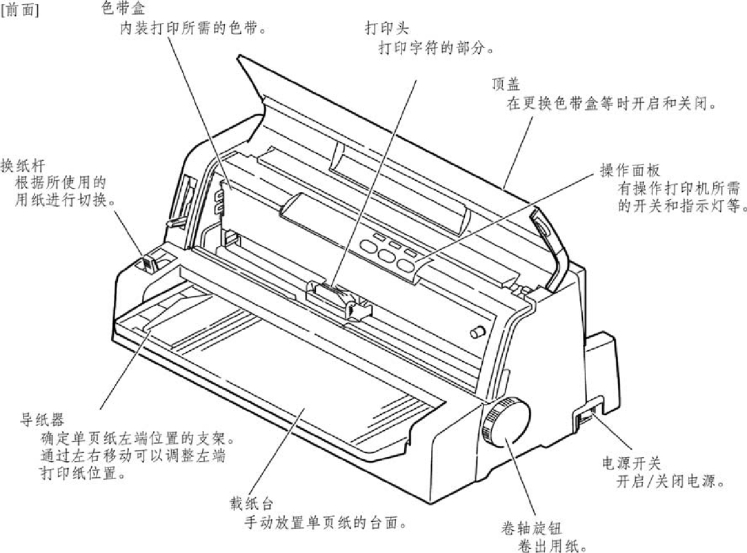

图5-10　针式打印机外观

2.喷墨打印机的基本工作原理(www.chuimin.cn)

喷墨打印机是打印机家族中的后起之秀，是一种经济型、非击打式的高品质彩色打印机。喷墨打印机具有打印质量好、无噪声以及可以用较低成本实现彩色打印等优点，但它的打印速度较慢，而且配套使用的墨水非常贵，故较适合于打印量小、对打印速度没有过高要求的场合使用。目前此类打印机在家庭中较为常见。喷墨打印机按喷墨形式又可分为液态喷墨和固态喷墨两种。液态喷墨打印机是让墨水通过细喷嘴，在强电场作用下高速喷出墨水束，在纸上形成文字和图像。从技术上看，有佳能（Canon）公司专利的气泡式（Bubble Jet）技术，它的工作原理是利用加热产生气泡，气泡受热膨胀形成较大的压力，压迫墨滴喷出喷嘴，喷到纸上形成文字和图像。喷到纸上墨滴的多少可以通过改变加热元件的温度来进行控制，有爱普生（EPSON）公司获得专利的多层压电式（MACH）技术，该技术在装有墨水的喷头上设置换能器，换能器受打字信号的控制产生变形挤压喷头中的墨水，从而控制墨水的喷射；有惠普（HP）公司获得专利的热感式（Thermal）技术，该技术将墨水与打印头设计为一体，受热后将墨水喷出。固态喷墨打印机是由泰克（Tekronix）公司在1991 年推出的专利技术，它使用的墨水在室温下是固态的，打印时墨被加热液化，之后喷射到纸上并渗透其中，附着性相当好，色彩也极为鲜亮。喷墨打印机外观如图5-11 所示。

pagenumber_ebook=111,pagenumber_book=103

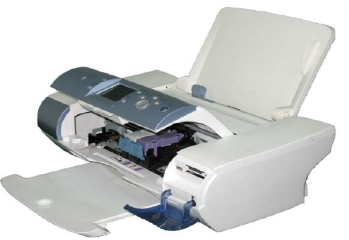

图5-11　喷墨打印机外观

3.激光打印机的基本工作原理

激光打印机是近年来打印机家族中的一种新产品，它以打印速度快、打印质量高、打印成本低和无任何噪声等特点逐渐成为人们购买打印机时的首选。它也是最终全面取代喷墨打印机的产品。激光打印机分为黑白和彩色两种，它的打印原理是利用光栅图像处理器产生要打印页面的位图，然后将其转为电信号，发出一系列的脉冲送往激光发射器。在这一系列脉冲的控制下，激光被有规律地放出。与此同时，反射光束被接收的感光鼓所感光，激光发射时就产生一个点，不发射时就是空白，这样就在接收器上印出一行点来。然后，接收器转动一小段固定的距离继续重复上面的操作，当纸张经过一对加热辊后，着色剂被加热熔化，固定在纸上，就完成了打印的全过程。整个过程准确而且高效。
