【摘要】：此处以有源音箱为例来介绍音箱的组成及作用。有源音箱主要由箱体、扬声器、功放电路、分频器等部件组成。功放电路的主要作用就是将声音信号的功率放大，包括电压和电流，使输出的信号能推动扬声器单元。图5-8 所示为音箱的功放电路图。

按音箱是否带放大电路分类，可以把音箱分为无源音箱（没有功率放大器的音箱）和有源音箱（有功率放大器的音箱）两大类。计算机所使用的音箱多为有源音箱。此处以有源音箱为例来介绍音箱的组成及作用。

有源音箱主要由箱体、扬声器、功放电路、分频器等部件组成。

1.箱体

箱体是构成音箱的基础。目前市场上常见的音箱主要用两种材料作为箱体，一种是塑料，另一种是木质。塑料箱体具有加工容易、外形时尚、成本低的特点。当然，某些高档塑料音箱的音质也还不错。木质箱体大多采用中密板作为箱体材质，高档的音箱采用真正的纯木板作为材料。这种箱体木板的厚度、木板之间结合的紧密程度和箱体密封性等都会影响音箱的音色。

2.扬声器

音箱的扬声器又称为扬声单元，有高音单元和低音单元之分。每个单元都是由振膜、磁铁和线圈等组成的。按照扬声器的结构分类，可以把它分为锥盆扬声器、球顶扬声器和平板扬声器三大类，主要区别在于口径大小和振膜类型的不同。扬声器单元的口径大小一般和振动频率成反比，口径越大，其低音表现力越好，高音则正好相反。锥盆扬声器上常用的振膜种类比较多，有纸盆、羊毛盆、防弹布盆、金属盆、陶瓷盆和PP（聚丙烯复合）盆等。各种振膜不存在绝对的好坏之分，所不同的是各有自己个性的音色。如纸盆和PP 盆适应性最好，音色适中，羊毛盆音色温暖而轻柔，陶瓷盆和金属盆反应速度快、材质轻，中高音表现力好，但低音不柔和。

3.功放电路

内置功放电路是有源音箱区分于无源音箱的一个重要特征。功放电路的主要作用就是将声音信号的功率放大，包括电压和电流，使输出的信号能推动扬声器单元。功放电路主要由线路输入、电源、功放和运放组成。线路输入包括电源线输入和信号线输入，而且在工艺上要实现信号线和电源线的分离式进线，以防止电源线的电磁波对信号线形成强干扰。运放电路也叫作前级放大电路，功放也叫作后级放大电路，运放主要负责对原始音频信号进行电压放大，功放主要负责对声音信号进行功率放大。图5-8 所示为音箱的功放电路图。(www.chuimin.cn)

4.分频器

分频器的作用是将高、低音信号分开，分别送给高、低音扬声单元输出。分频器的作用至关重要，如果不分频，高、低音信号就会混杂在一起同时由高音单元或低音单元输出，声音就会变得混乱，且因低音信号功率大于高音的功率，故还有烧坏高音单元的可能。即使有的音箱中没有专门的分频器，也会直接在高音单元上串接一个电容来达到分频的效果。图5-9 所示为音箱内的分频器。

pagenumber_ebook=107,pagenumber_book=99

图5-8　功放电路

pagenumber_ebook=107,pagenumber_book=99

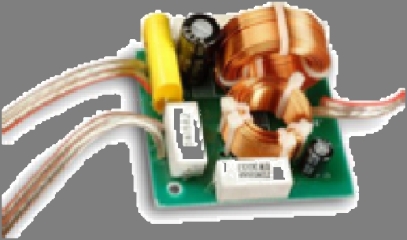

图5-9　分频器
