计算机维护教程：内存接口方式
【摘要】：内存的接口方式是根据内存条金手指上导电触片的数量来划分的。不同的内存采用的接口方式也不尽相同，每个接口方式采用的针脚数也不尽相同。在DIMM 下，又有三种不同的接口，一为SDRAM 内存使用的168 线接口，二为DDR SDRAM 内存使用的184 线接口，三为DDR2 内存使用的240 线接口。图3-19168 pin 接口的内存图3-20184 pin 接口的内存图3-21240 pin 接口的内存3.RIMMRIMM是Rambus 生产的RDRAM 内存所采用的接口类型。
内存的接口方式是根据内存条金手指上导电触片（也叫作针脚或线，英文为pin）的数量来划分的。不同的内存采用的接口方式也不尽相同，每个接口方式采用的针脚数也不尽相同。如台式机内存早期一般使用30 线、72 线的接口，现在多为168 线、184 线、224 线的接口；笔记本内存则一般使用144 线和200 线的接口。使用不同针脚数的内存，在主板上对应的插槽也各不相同。就台式机而言，主要有三种类型的接口：SIMM（早期的30 线、72 线的内存使用）、DIMM（168 线、184 线、224 线的内存使用）、RIMM（RDRAM内存条使用）。
1.SIMM（Single In-line Memory Module，单列直插内存模块）
内存条通过金手指与主板相连，正反两面都有金手指，这两面的金手指可以传输不同的信号，也可以传输相同的信号。SIMM 属于金手指两面都提供相同信号的内存结构，早期的FPM 内存（快速页面模式）和FDO RAM 内存多使用此种结构，而且传输数据宽度不尽相同，最开始一次能传输8 位数据，后升到16 位、32 位。传输8 位和16 位的SIMM 使用30 线接口，传输32 位的SIMM 则使用72 线接口。图3-17 所示为采用30 pin接口的内存，图3-18 所示为采用72 pin 接口的内存。
图3-17 30 Pin 的内存

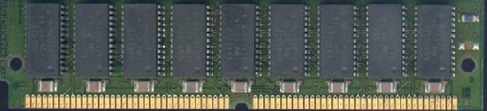

图3-18 72 Pin 的内存
2.DIMM
DIMM（Dual In-line Memory Module，双列直插内存模块）与SIMM 相比，DIMM金手指两面传输的是各自独立的不同的信号，这样，DIMM 便能满足更多数据信号的传递需要。在DIMM 下，又有三种不同的接口，一为SDRAM 内存使用的168 线接口，二为DDR SDRAM 内存使用的184 线接口，三为DDR2 内存使用的240 线接口。普通的SDRAM 内存使用168 pin 接口，金手指每面有84 pin，且有两个卡口，可以防止反插。DDR SDRAM 内存与之不同，它使用184 pin 接口，下端只有一个卡口，金手指每面各有92 pin。卡口数量不同是普通SDRAM 内存与DDR SDRAM 内存最明显的区别。DDR2内存使用240 pin 接口，金手指每面有120 pin，其下端也只有一个卡口，但卡口位置与DDR SDRAM 内存稍有不同，DDR SDRAM 内存是插不进DDR2 的插槽中的，两者不能混插。图3-19、图3-20 和图3-21 所示分别为168 pin、184 pin 和240 pin 接口的内存。
(www.chuimin.cn)

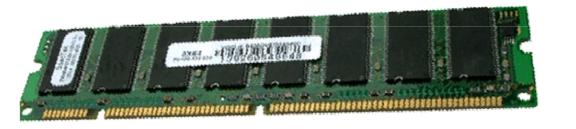

图3-19 168 pin 接口的内存

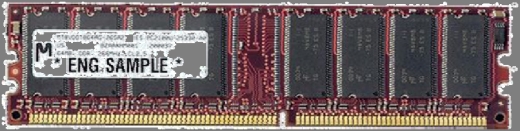

图3-20 184 pin 接口的内存

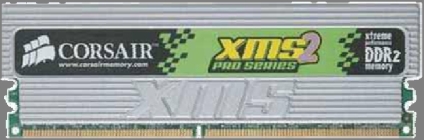

图3-21 240 pin 接口的内存
3.RIMM
RIMM（Rambus In-line Memory Module）是Rambus 生产的RDRAM 内存所采用的接口类型。RIMM 与DIMM 在外形尺寸上差不多，金手指也同样是双面的，也有184 pin的针脚。只不过RIMM 内存在金手指的中间部分有两个靠得很近的卡口。由于RDRAM内存造价太高，故市场上很少见到RIMM 接口的RDRAM 内存条。图3-22 所示为RIMM接口的RDRAM 内存。

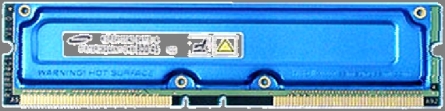

图3-22 RIMM 接口的RDRAM 内存
