CPU 安装和拆卸难度较大，有一定的技巧，如果不了解拆装技术，很容易损坏CPU。

1.安装CPU 及散热器

（1）拉起拉杆。将主板放平，找到CPU 插槽的位置，将CPU 插槽旁的小扳手向外拉，并向上拉起与主板垂直，如图2-41 所示。

pagenumber_ebook=45,pagenumber_book=37

图2-41　拉起CPU 插座的小扳手

（2）放入CPU。仔细观察CPU 插槽，会发现插槽上有1 个角和其他3 个角不一样，有缺孔，而且CPU 上缺针，将CPU 的缺角对准CPU 插槽上的缺孔处，小心地将CPU放入插槽。如图2-42 所示，只要位置对准，CPU 会自动落入插槽内。这就是所谓的零插拔力。

pagenumber_ebook=46,pagenumber_book=38

图2-42　对准安装插槽缺孔和CPU 缺针

（3）压下拉杆。将拉起的插槽边的小扳手恢复原位，固定好，这样就完成了CPU 的安装。

（4）涂抹散热硅脂。在已经安装好的CPU 表面均匀涂抹上一层散热硅脂，加强CPU和散热片之间的接触，提高散热能力。注意不要涂太多，完全覆盖表面即可。

（5）固定散热风扇。将CPU 风扇的散热片小心地放入主板上的风扇支架，确保CPU和散热片紧密接触。将CPU 风扇上的扣具小心地挂在风扇支架的挂孔上，对于有压杆的，还需要拉紧压杆，注意用力均匀，如图2-43 所示。

pagenumber_ebook=46,pagenumber_book=38 (www.chuimin.cn)

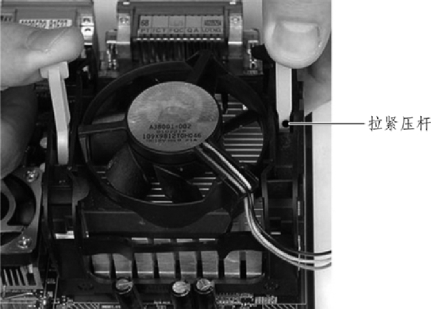

图2-43　放置风扇和安装扣具

（6）连接CPU 风扇电源。将CPU 风扇上的3 针电源插头插入主板上标有“CPU FAN”的插槽里，如图2-44 所示。

pagenumber_ebook=47,pagenumber_book=39

图2-44　CPU 风扇电源的连接

2.CPU 及散热器的拆卸

拆卸过程是安装过程的逆过程。首先从主板上拔掉CPU 风扇的电源线，再将散热风扇上面的固定杆向相反的方向拉起来，然后拆掉4 个脚的固定端（因为扣具卡比较牢固，所以在拆卸过程中，要先把扣具卡口下压，然后再向外提，先拆掉1 个固定端，再顺次拆掉其他3 个固定端），拆固定端的时候要注意别用力过猛，以防碰坏了电容或损坏固定端。4 个固定端拆掉后，就可以将CPU 散热风扇从板上取下来。CPU 风扇拆掉后，就会露出CPU，此时向外向上稍用力拉起CPU 插座旁边的拉杆，CPU 就会从插座中升起来，然后就可以取出CPU 了。

【思考与练习】

（1）主板由哪些部分组成？

（2）主板的性能指标是什么？

（3）CPU 的性能指标是什么？

（4）如何选购CPU 和主板？
