每一种CPU 产品表面都印有标识字符，主要是生产厂家、型号主频、缓存、工作电压等参数。认识这些参数对于选购CPU 很重要。

1.Intel 处理器标注

图2-34 所示为Intel 公司生产的双核CPU，数字和字母标注如图所示。图中画横线处标注含义是主频是1.86 GHz，二级缓存2 MB，前端总线1 066 MHz。

2.AMD 处理器标注

图2-35 所示为一款AMD 处理器上的标注，是一块754 接口的Sempron 2600+，下面简要介绍其标注代表的含义。

pagenumber_ebook=39,pagenumber_book=31

图2-34　Intel 公司生产的双核CPU 标注

pagenumber_ebook=39,pagenumber_book=31

图2-35　一款AMD 处理器上的标注

把该标注分为7 部分。第1 部分是一般是由3 个字母组成，它代表CPU 所属种类，第2 部分的4 位代码，很明显是代表CPU 具体的型号，从前两部分就可以知道这是哪款CPU，而且是该款CPU 的哪个型号。

第1、2 部分表示CPU 的型号，如表2-1 所示。

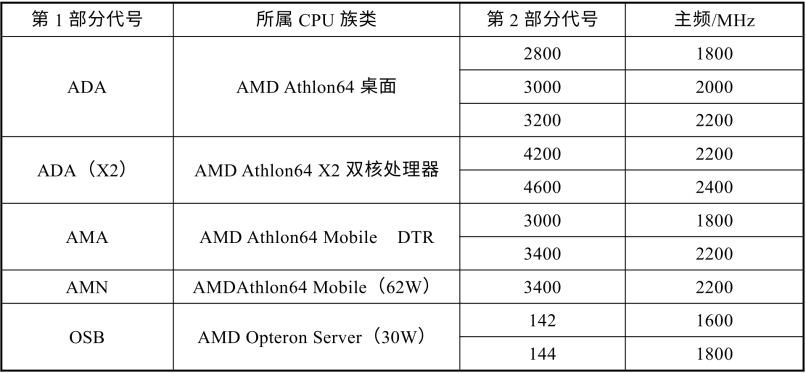

表2-1　第1、2 部分表示CPU 的型号

pagenumber_ebook=39,pagenumber_book=31

第3 部表示分封装形式及接口，如表2-2 所示。

第4 部分表示工作电压，字母对应的电压如表2-3 所示。(www.chuimin.cn)

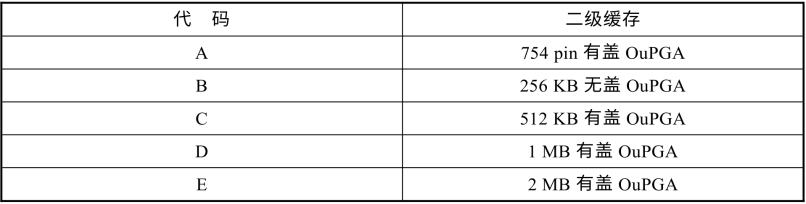

表2-2　第3 部表示的分封装形式及接口

pagenumber_ebook=40,pagenumber_book=32

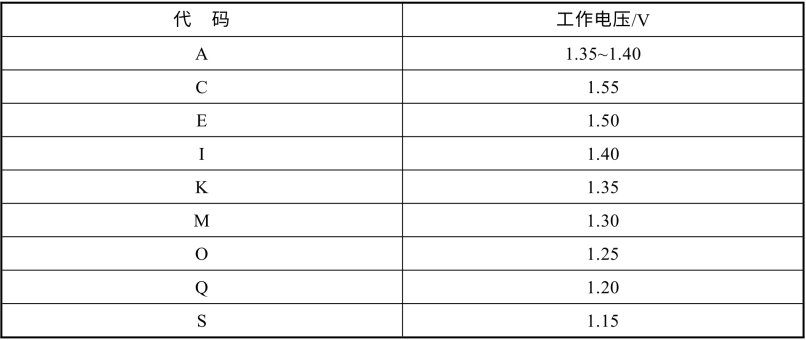

表2-3　第4 部分表示的工作电压

pagenumber_ebook=40,pagenumber_book=32

第5 部分对许多超频发烧友极为重要，这部分代码代表CPU 所能承受的最高温度，如表2-4 所示。

表2-4　第5 部分表示CPU 所能承受的最高温度

pagenumber_ebook=40,pagenumber_book=32

第6 部分是以数字表示L2 缓存种类，如表2-5 所示。

第7 部分是2 个字母，表示CPU 的编号，代表CPU 的核心工艺。该部分很复杂，可查询相关文献。

一块Barton 核心的Athlon XP 3000+处理器，芯片上编号为“AXDA3000DKV4D”，应把该标注的编号拆成几个部分来看才能辨识其意义，分别是AXD、A、3000、D、K、V、4、D，共8 个部分。

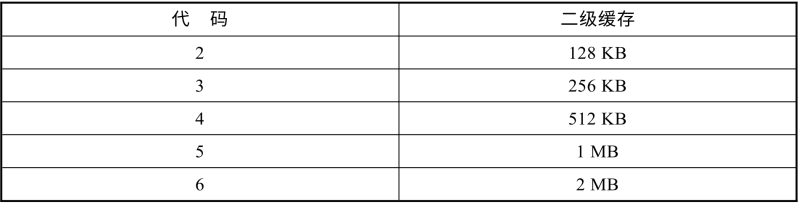

表2-5　第6 部分是以数字表示L2 缓存种类

pagenumber_ebook=41,pagenumber_book=33

AXD 部分是Athlon XP 桌面处理器产品的缩写，即AMD Athlon XP Processor Model 8 with Quanti Speed Architecture for Desktop Products；A 部分表示CPU 类型，A 是桌面处理器；3000 部分表示AMD 在Athlon XP 上面的PR 值，表示这是3000+的版本；D 部分代表封装方式，共有四种：D=OPGA 封装，A=PGA，M=卡匣式，其他为TBD；K 部分表示CPU 内核Vcore 电压：K 表示1.65 V，L 表示1.50 V，U 表示1.60 V；V 部分是指核心温度：V 是85℃，T 是90℃；4 表示L2 Cache 的大小为512 KB，3 表示L2 Cache的大小为256 KB；D 部分指的是外频：B 表示100 MHz，C 表示133 MHz，D 表示166 MHz。
