工业机器视觉：通信算法结果输出及适配器配置实践

2023-11-18 理论教育版权反馈

【摘要】：图2-14任意输出算法结果丰富的字符串格式用户可以根据需求设置参数分隔符、列表分隔符以及参数内部的分隔符，告诉第三方软件或者下位机输出结果的排列规则及顺序，可以直接从众多数据中获取所需的结果。分隔符及算法结果如图2-15和图2-16所示，客户收到的数据如图2-17所示。图2-19适配器执行条件配置实践思考请简述灵闪软件平台的特点。

工业生产中不同软硬件之间的通信往往都是需要定制的，灵闪将这部分定制提前做成了通信适配器的形式，用户可以利用通信适配器实现以下功能：

（1）丰富的通信方式

灵闪支持串口、以太网等工业自动化中常用的通信方式，用户可以根据实际需求选择对应的方式，如图2-13所示。

pagenumber_ebook=37,pagenumber_book=27

图2-13　丰富的通信方式

（2）便捷的输出参数选择

用户可以在适配器中任意添加检测算法的数值结果作为输出，无须遍历所有结果，如图2-14所示。

pagenumber_ebook=37,pagenumber_book=27

图2-14　任意输出算法结果

（3）丰富的字符串格式

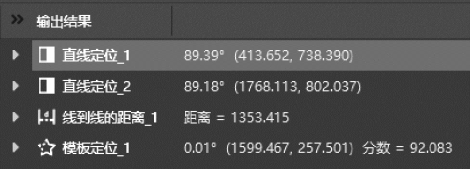

用户可以根据需求设置参数分隔符、列表分隔符以及参数内部的分隔符，告诉第三方软件或者下位机输出结果的排列规则及顺序，可以直接从众多数据中获取所需的结果。分隔符及算法结果如图2-15和图2-16所示，客户收到的数据如图2-17所示。

pagenumber_ebook=37,pagenumber_book=27

图2-15　分隔符

pagenumber_ebook=38,pagenumber_book=28

图2-16　算法输出配置(www.chuimin.cn)

pagenumber_ebook=38,pagenumber_book=28

图2-17　数据接收格式

（4）图片及CSV文件保存

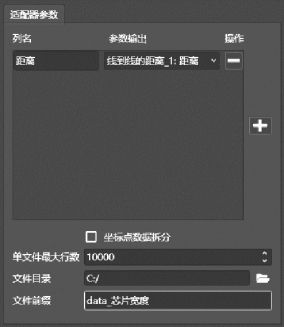

机器视觉常常被用在生产制造的品质检测环节，用户需要实时监测每一个产品的品质并记录相关数据。例如，电子载带的尺寸检测，用户需要实时记录载带中芯片承载孔的长宽、载带的宽度等数据，灵闪可以将所测得的数据实时保存在CSV文件中，也可以同时保存尺寸异常的缺陷图片，供工艺工程师进行分析，如图2-18所示。

pagenumber_ebook=38,pagenumber_book=28

图2-18　CSV保存配置

（5）执行条件窗口

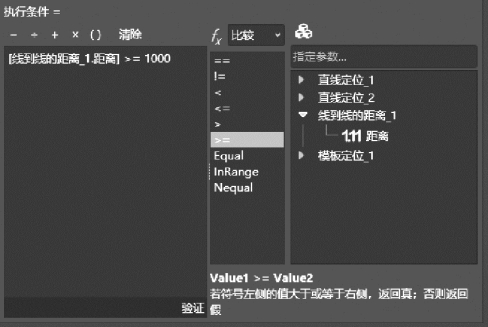

如图2-19所示，用户可以根据实际需求配置相应的条件，当测得线与线的距离大于等于1 000个像素时，才会输出适配器配置的算法结果。

pagenumber_ebook=39,pagenumber_book=29

图2-19　适配器执行条件配置

实践思考

（1）请简述灵闪软件平台的特点。

（2）请简述灵闪软件平台的应用行业。
