单片机基础:元器件抗干扰措施解析

【摘要】:1.门电路、触发器、单稳电路的杭干扰措施1)对信号整形。图10-6不同输入端的处理方法3)触发器的抗干扰措施。同时,触发器输出端引出板外时,必须通过缓冲器隔离,而且以“非”信号传输的抗干扰能力较强。4)单稳电路的抗干扰措施。图10-7晶闸管感性负载开关电路图3.机械触点及交、直流电路的噪声抑制机械触点的抗干扰措施开关、按钮、继电器触点等在操作时,经常会发生抖动,如果不采取措施会造成误动作。

1.门电路触发器、单稳电路的杭干扰措施

1)对信号整形。为了保持门电路输入信号和触发器时钟脉冲的正确波形,如规定上升时间和下降时间以及确保一定的脉冲宽度。若前一级有RC型积分电路,则后面要用施密特型电路整形。

2)组件不同的输入端处理。通常有如图10-6所示的几种方法:图10-6(a)的方法最简单,但增加了前级门的负担;图10-6(b)把不用的输入端通过一个电阻接+5V,这种方法适用于慢速、多干扰的场合;图10-6(c)利用印制电路板上多余的反相器,让其输入端接地,使其输出端去控制工作门不用的输入端。

图10-6 不同输入端的处理方法

3)触发器的抗干扰措施。为防止R-S触发器发生误动作,往往把几个信号相与作为它的输入信号。同时,触发器输出端引出板外时,必须通过缓冲器隔离,而且以“非”信号传输的抗干扰能力较强。

4)单稳电路的抗干扰措施。单稳电路外接RC端的抗噪声能力比输入端低得多,因此要尽量缩短其连线,减小闭环流,以防由于感应产生的误触发。当接入可调电阻时,应当将电阻接在单稳电路的一侧。

2.光电耦合器件

光电耦合器件的应用可以分为两大类:一是输入/输出的隔离,避免形成地环路,以任意选择接地点;二是可以消除和抑制噪声。

(1)输入/输出的隔离

采用光电耦合实现输入/输出的隔离,线路非常简单,不必担心输入/输出的接地问题。

1)脉冲电路方面的应用。门电路将不同电位的信号加到光电耦合器上,构成简单的逻辑电路。这种方式能很方便地应用于各种逻辑电路互连的输入端,并且只把信号送到输出端,而输入端的噪声不会传给输出端。

2)斩波器。测量微弱电流往往用斩波放大器。如果使用机械换流器或场效应管电路,不但寿命短、响应速度慢,而且容易出现尖峰干扰,影响电路工作。使用光电耦合器则不会出现这些问题。

(2)消除由负载引起的噪声

如图10-7所示负载为电感性的开关电路,采用光电耦合器实现利用逻辑电路的信号驱动晶闸管,负载所产生的尖峰噪声不会反馈到逻辑电路。(www.chuimin.cn)

图10-7 晶闸管感性负载开关电路图

3.机械触点及交、直流电路的噪声抑制

(1)机械触点的抗干扰措施

开关、按钮继电器触点等在操作时,经常会发生抖动,如果不采取措施会造成误动作。对于这类器件可采用如图10-8所示的方法,以获得没有振荡的逻辑信号。

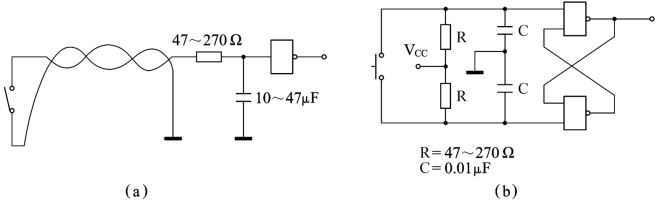

图10-8 机械触点的抗干扰措施图

(2)防止电感性负载闭合、断开噪声的措施

接触器、继电器的线圈断电时,会产生很高的反电动势,不仅会损坏元件,而且可能产生感应噪声,并通过电源直接侵入到单片机装置中,或者在配线间因静电感应而耦合。因此,在输入/输出通道中使用这类器件,必须在线圈两端并联噪声抑制器。交、直流电路的噪声抑制器接法如图10-9和图10-10所示。

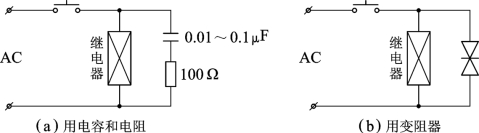

图10-9 交流电路的噪声抑制器接法图

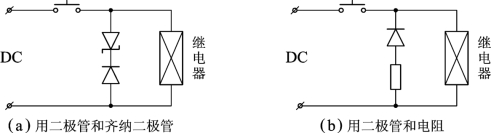

图10-10 直流电路的噪声抑制器接法图
