【摘要】：图9－4串行口与74LS164连接图图9－5方式0数据输出时序图2．数据的接收在满足REN=1和RI=0的条件下，串行口即开始从RXD端以fosc／12的波特率输入数据，当接收完8位数据后，置中断标志RI为1，请求中断。若将并入串出移位寄存器的输出连接到单片机的RXD引脚，当串行口工作于方式0接收时，即可接收到CD4014或74LS165输入端的并行数据。

在方式0下，把串行口作为同步移位寄存器使用，这时以RXD（P 3．0）端作为数据移位的入口和出口，而由TXD（P 3．1）端提供移位时钟脉冲。波特率固定为单片机的fosc／12。移位数据的发送和接收以8位为一组，低位在前高位在后。其格式为：

1．数据的发送

当数据写入串行口发送缓冲器SBUF后（MOV SBUF，＃．．），在移位时钟TXD的控制下，按一定波特率将数据由低位到高位从RXD引脚传送出去，发送完毕，硬件自动使SCON的TI位置1，再次发送数据之前，TI必须由软件清0。此时，若在硬件中加上串入并出移位寄存器，如CD4094、74LS164等芯片，即可以将RXD引脚送出的串行数据重新转换为并行数据，实际上是将串行口当做并行输出口。电路连接如图9－4所示，其输出时序如图9－5所示。

pagenumber_ebook=220,pagenumber_book=213

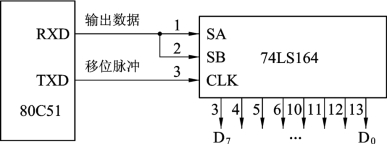

图9－4　串行口与74LS164连接图

pagenumber_ebook=220,pagenumber_book=213

图9－5　方式0数据输出时序图

2．数据的接收

在满足REN=1和RI=0的条件下，串行口即开始从RXD端以fosc／12的波特率输入数据（低位在前），当接收完8位数据后，置中断标志RI为1，请求中断。再次接收数据之前，RI必须由软件清0。若将并入串出移位寄存器（如CD4014或74LS165等芯片）的输出连接到单片机的RXD引脚，当串行口工作于方式0接收时，即可接收到CD4014或74LS165输入端的并行数据。此时，相当于把串行口当做扩展输入口用。电路连接如图9－6所示，其输入时序如图9－7所示。

pagenumber_ebook=221,pagenumber_book=214

图9－6　串行口与7HC165连接图(www.chuimin.cn)

pagenumber_ebook=221,pagenumber_book=214

图9－7　方式0数据输入时序图

【例9－1】用8051单片机的串行口外接串入并出的芯片CD4094扩展并行输出口控制一组发光二极管，使发光二极管从左到右依次点亮并反复循环，如图9－8所示。

pagenumber_ebook=221,pagenumber_book=214

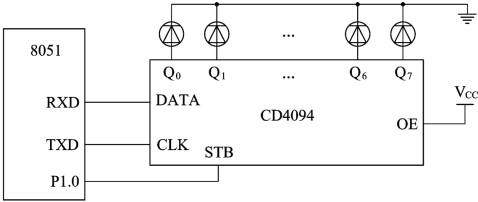

图9－8　串口利用CD4094扩展I／O接口连接图

【解】由硬件连接可知，要使某一个发光二极管点亮，必须使驱动该发光二极管的CD4094并行输出端输出高电平。因此，要点亮Q0对应的发光二极管，串行口应送出80H，要实现将发光二极管由右到左依次循环点亮，只需使串行口依次循环送出80H→40H→20H→10H→08H→04H→02H→01H即可。串行口数据传送时，为避免CD4094并行输出端Q0～Q7的不断变化而使发光二极管闪烁，在传送时，使P1．0=0（即STB=0），每次串行口数据传送完毕，即SCON的TI位为1时，使P1．0=1（即STB=1），Q0～Q7输出控制相应发光二极管点亮。

【程序】

pagenumber_ebook=221,pagenumber_book=214
