单片机串行通信控制寄存器
【摘要】：在MCS-51单片机中，与串行通信有关的控制寄存器有3个，分别是串行控制寄存器SCON、串行口电源控制寄存器PCON和中断允许寄存器IE。1．串行控制寄存器SCONSCON是一个可位寻址的专用寄存器，用于串行数据通信的控制。2．串行口电源控制寄存器PCONPCON主要是为CHMOS型单片机8051的电源控制而设置的。表9－4串行口电源控制器寄存器在电源控制寄存器PCON中只有1位SMOD与串行口工作有关，SMOD是串行口波特率的倍增位，当SMOD=1时，串行口波特率加倍。
在MCS-51单片机中，与串行通信有关的控制寄存器有3个，分别是串行控制寄存器SCON、串行口电源控制寄存器PCON和中断允许寄存器IE。
1．串行控制寄存器SCON
SCON是一个可位寻址的专用寄存器，用于串行数据通信的控制。单元地址为98H，位地址为9FH～98H。寄存器内容及相应位地址如表9－2所示。
表9－2 SCON寄存器内容及位地址
各位的功能说明如下：
1）SM0、SM1：工作方式选择位，工作方式选择如表9－3所示。

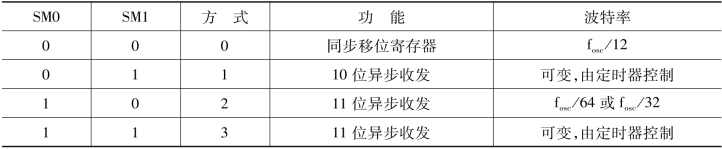

表9－3 串行口工作方式选择
2）SM2：多机通信控制位。多机通信在方式2和方式3下进行，因此SM2位主要用于方式2和方式3。当串行口以方式2或方式3接收时，如SM2=1，则只有当接收到的第9位数据（RB8）位“1”，才将接收到的前8位数据送入SBUF，并置位RI产生中断请求；否则，将接收到的前8位数据丢弃。而当SM2=0时，则不论第9位数据为0还是为1，都将前8位数据装入SBUF中并产生中断请求。
在方式0时，SM2必须为0。
3）REN：允许接收位。REN用于对串行数据的接收进行控制，REN=0，禁止接收；REN=1，允许接收。该位由软件置位或复位。
4）TB8：发送数据位8。在方式2或方式3时，TB8的内容是要发送的第9位数据，其值由用户通过软件设置。在双机通信时，TB8一般作为奇偶校验位使用；在多机通信中，常以TB8位的状态表示主机发送的是地址帧还是数据帧，而且一般约定TB8=0为数据帧，TB8=1为地址帧。
5）RB8：接收数据位8。在方式2或方式3时，RB8存放接收到的第9位数据，代表着接收数据的某种特征（与TB8的功能类似），故应根据其状态对接收数据进行操作。(www.chuimin.cn)
6）TI：发送中断标志。在方式0时，发送完第8位数据后，该位由硬件置位。在其他方式下，于发送停止位之前，由硬件置位。因此TI=1表示帧发送结束，其状态既可供软件查询使用，也可请求中断。TI位由软件清0。
7）RI：接收中断标志。在方式0时，接收完第8位数据后，该位由硬件置位。在其他方式下，当接收到停止位时，该位由硬件置位。因此RI=1表示帧接收结束，其状态既可供软件查询使用，也可以请求中断。RI位由软件清0。
由图9－3可知，串行口的中断，无论是接收中断还是发送中断，当CPU响应中断都进入0023H程序地址，执行串行口的中断服务子程序，并由软件来判别是接收中断还是发送中断。而中断标志必须在中断服务子程序中加以清除，以防止出现一次中断、多次响应的现象。在系统复位时，SCON的所有位均被清0。
2．串行口电源控制寄存器PCON
PCON主要是为CHMOS型单片机8051的电源控制而设置的。其单元地址为87H，不可位寻址。PCON的内容如表9－4所示。
表9－4 串行口电源控制器寄存器
在电源控制寄存器PCON中只有1位SMOD与串行口工作有关，SMOD是串行口波特率的倍增位，当SMOD=1时，串行口波特率加倍。系统复位时SMOD=0。
3．中断允许寄存器IE
中断允许寄存器IE的单元地址为0A8H，位地址为0AFH～0A8H，内容如表9－5所示。
表9－5 中断允许寄存器IE
注：ES为串行中断允许位，ES=0，禁止串行中断；ES=1，允许串行中断。
