8255工作方式-单片机基础及应用
【摘要】：8255共有3种工作方式，即方式0、方式1以及方式2。8255的“选通”是通过信号的“问”与“答”，以联络方式来实现的，所以这种数据传送方式是有条件的，适用于以查询或中断方式进行控制。3．方式2方式2是在方式1的基础上加上双向传送功能，但只有A口才能选择这种工作方式，这时A口既能输入数据又能输出数据。如果把A口置于方式2下，则B口只能工作于方式0。表8－7C口联络信号定义
8255共有3种工作方式，即方式0、方式1以及方式2。
1．方式0（基本输入／输出方式）
方式0适用于无条件数据传送，因为没有条件限制，所以数据传送可随时进行。两个8位口（A口和B口）和两个4位口（C口高位和C口低位）都可以分别或同时设置为方式0。
在方式0下，4个口可以有16种输入／输出组合，分别为：“A输入B输入C高位输入C低位输入”“A输入B输入C高位输入C低位输出”……“A输入B输出C高位输出C低位输出”“A输出B输出C高位输出C低位输出”等。
2．方式1（选通输入／输出方式）
方式1是选通输入／输出方式。8255的“选通”是通过信号的“问”与“答”，以联络方式（或称为握手方式）来实现的，所以这种数据传送方式是有条件的，适用于以查询或中断方式进行控制。
在方式1下，A口与B口是数据口，C口是控制口，用于传送和保存数据口所需要的联络信号。这些联络信号如表8－7所示。(www.chuimin.cn)
在该方式下，A口和B口的联络信号都是3个。在具体应用中，如果只有一个口按方式1使用，需占用11位（8+3=11）口线，剩下的13位口线可按其他方式使用；如果两个口都按方式1使用，则只剩下两位口线可作他用。
3．方式2（双向数据传送方式）
方式2是在方式1的基础上加上双向传送功能，但只有A口才能选择这种工作方式，这时A口既能输入数据又能输出数据。如果把A口置于方式2下，则B口只能工作于方式0。方式2适用于查询或中断方式的双向数据传送，在这种方式下需使用C口的5位口线作为控制线。

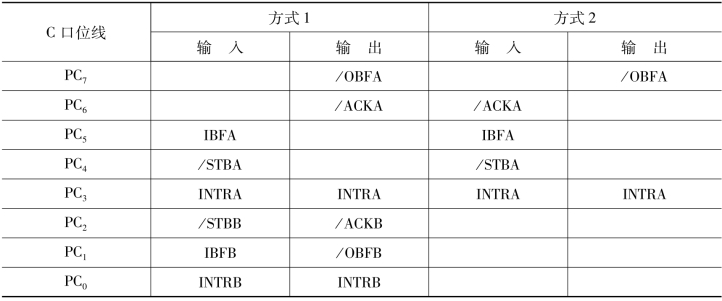

表8－7 C口联络信号定义
