8279的内部结构和引脚
【摘要】：8279的管脚和内部结构如图8－28所示。由图可知，8279主要由以下几个部分构成。图8－28键盘和显示接口芯片8279结构框图1．I／O控制器和数据缓冲器数据缓冲器是双向数据缓冲器，连接内、外总线，用于传送CPU与8279之间的命令和数据。显示RAM用来存储显示数据，容量为16×8位，在显示过程中，显示数据轮流从显示寄存器输出。2．8279的命令字格式8279的命令字格式如表8－6所示。
8279的管脚和内部结构如图8－28所示。由图可知，8279主要由以下几个部分构成。
1．I／O控制器和数据缓冲器
数据缓冲器是双向数据缓冲器，连接内、外总线，用于传送CPU与8279之间的命令和数据。I／O控制器则利用
、A0及
信号去控制各种内部寄存器读／写，A0=1时表示传送的是命令和状态信息，A0=0时表示传送的是数据信息。
（1）控制和定时寄存器
控制和定时寄存器用于存放键盘和显示方式，以及由CPU编程决定的其他操作方式。CLK可接到系统时钟或单片机ALE引脚上，从而与系统时钟同步。定时控制采用软件分频，分频系数可在2～31内，以保证内部需要的100kHz时钟，然后再经过内部分频，为键盘扫描提供适当的逐行扫描时间和显示扫描时间。
（2）扫描计数器
扫描计数器有两种工作方式。第一种为编码方式，该计数器进行二进制计数，必须通过外部译码来为键盘和显示器提供扫描线，故SL0～SL3的4条线不可直接用于键盘扫描，外部译码可用16选1译码器。第二种为译码方式，表示该4条线已是经过译码后的输出，4条线中同时只有一条线为低电平。
（3）回馈缓冲器、键盘去抖及控制
来自RL0～RL7的8根回馈信号由回馈缓冲器加以缓冲并锁存。在键盘模式时，这些线被扫描，若有键按下，便将键矩阵中该键的地址送入FIFO。在选通输入模式中，回馈线的内容在CNTL／STB的脉冲上升沿被送入FIFO寄存器。
（4）FIFO／传感器RAM
这是一个具有双重功能的8×8RAM。在键盘和选通输入模式中，它是先进先出的FIFORAM，每一个新的输入写入连续的RAM单元中，并且按输入的顺序读出。FIFO状态寄存器用来存储FIFO的状态，并可读入CPU中。在传感器扫描方式中，该存储器FIFO又作为传感器RAM，它存放传感器矩阵中的每一个传感器状态。在此方式中，若检索出传感器的变化，IRQ信号变为高电平，向CPU申请中断。
（5）显示地址寄存器和显示RAM
显示地址寄存器保持由CPU写入或读出的显示RAM的地址，它可由命令设定，也可设置成每次读出或写入之后自动递增。显示RAM用来存储显示数据，容量为16×8位，在显示过程中，显示数据轮流从显示寄存器输出。显示寄存器分别为A、B两组，OUTA0～A3和OUTB0～B3可单独送数，也可组成8位的字显示。显示器的数据可从右端或左端进入。
2．8279的命令字格式

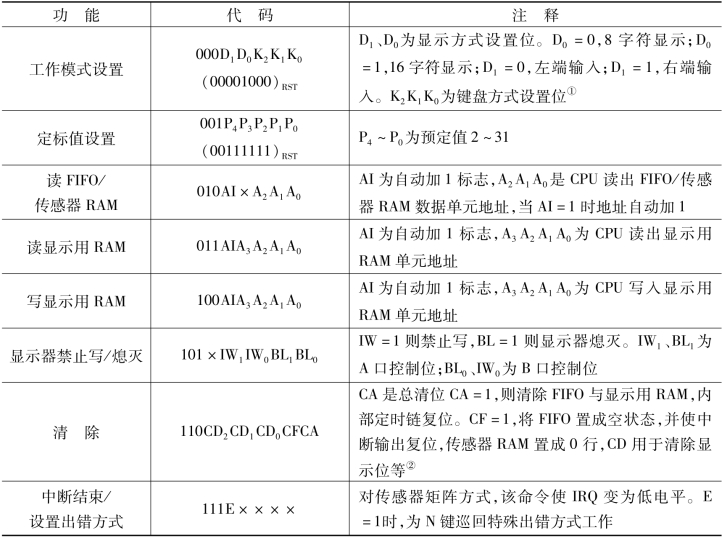

8279的命令字格式如表8－6所示。
表8－6 8279的命令字格式
(www.chuimin.cn)
注：①在选择编码扫描方式时，可外接8×8键盘或传感矩阵；选择译码扫描方式时，CTNL／STB为选通脉冲输入端，而RL0～RL7为信号输入口。
②双键互锁是为双键同时按下提供的保护方法，在消抖周期里，如果两键同时按下，只有其中一个键弹起，而另一个键保持在按下位置时才被认可。N键轮回为N键同时按下的保护方法，当有若干键按下时，键盘扫描能根据它们按下的顺序依次将它们的状态送到FIFORAM中。
3．8279的状态字
在键输入和选通输入方式中，读8279的状态字（A0=1）可以判断FIFO中字符的个数（按入键的个数）及是否出错，状态字的格式如下：
NNN——FIFO RAM中字符的个数。
F——FIFO RAM满标志，F=1表示FIFO RAM已满。
U——FIFO RAM空标志，U=1表示FIFO RAM无字符。
O——FIFO RAM溢出标志，在FIFO满时，再送一个字符，此位置1。
S／E——传感器信号结束／错误特征位。
DU——显示无效特征位，DU=1表示显示无效，此时不可对显示RAM写入数据。
4．读入数据格式
在键盘扫描方式时，发送读FIFO命令后，从数据口（A0=0）读入数据的格式如下：
D2～D0——只是输入键所在的列号（RL0～RL7的计数值）。
D5～D3——只是输入键所在的行号（SL3～SL0的计数值）。
SHIFT——引脚SHIFT的状态，同在SHIFT上接一按键可作为上、下档控制键。
CNTL——引脚CNTL的状态，通常CNTL上接一按键，与其他键连用作为特殊命令键。
