扩展单片机存储器：使用RAM芯片实现可读/写功能
【摘要】：为了解决这一矛盾，可用RAM芯片经过特殊连接，作为程序存储器使用，使其既可以运行程序又可以修改程序，成为一个可读／写的程序存储器。图8－16可读／写程序存储器应用举例图图8－16中I芯片2764是一个只读程序存储器，用于存放监控程序。另外，还专门为可读／写程序存储器设置了一个双向开关，以便进行状态选择。
开发小型简单的单片机应用系统时，为了方便，常在本系统中进行用户程序调试。但前面讲过的程序存储器是只读的，只能运行程序而不能修改程序；而在数据存储器中，却只能修改程序而不能运行程序。为了解决这一矛盾，可用RAM芯片经过特殊连接，作为程序存储器使用，使其既可以运行程序又可以修改程序，成为一个可读／写的程序存储器。
对于这种可读／写的程序存储器，在运行程序时，需要有程序存储器的读信号
；在修改程序时要用到数据存储器的读信号
和写信号
。现以6116芯片为例，说明这3个信号的连接方法，其电路图如图8－15所示。
将
与
相“与”后连接到6116的
端，两个低电平有效的信号相“与”，只要其中一个为负，就能得到一个低电平有效的选通信号接到RAM芯片的输出允许信号引脚。这样，无论是
信号还是
信号都能对RAM芯片进行读操作，而写操作则通过连接到
端的
信号实现。
图8－15 6116用作程序存储器 时的总线接法图
可读／写程序存储器在小型单片机应用系统中有一定的使用价值，图8－16是这种可读／写程序存储器的应用举例。(www.chuimin.cn)

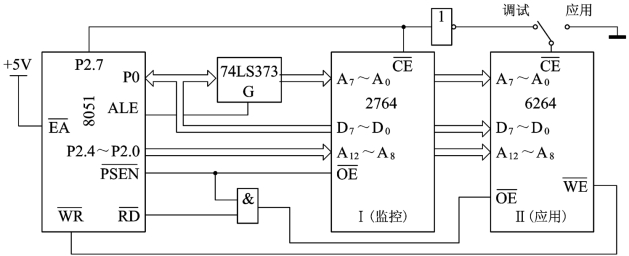

图8－16 可读／写程序存储器应用举例图
图8－16中I芯片2764是一个只读程序存储器，用于存放监控程序。Ⅱ芯片6264已连接成可读／写存储器，用于存放调试程序和应用程序的选择。另外，还专门为可读／写程序存储器设置了一个双向开关，以便进行状态选择。
在系统开发阶段，开关扳向调试端。此时，I芯片首地址为0000H，Ⅱ芯片首地址为8000H。系统启动后，自动进入监控程序运行，这样就可以借助监控程序，对可读／写程序存储器中的用户程序进行调试。用户程序调试完成后，把开关扳向应用端，再把I芯片拔去，Ⅱ芯片的首地址即为0000H。这样，系统复位后，用户程序就能自动运行。
通过这种方法改造的可读／写程序存储器，虽然既可以调试程序又可以运行程序，但它却不能在掉电时保存程序，与传统意义上的只读程序存储器仍有所不同。不过若使用E2PROM或闪速存储器芯片，就可以解决这个问题。
