单片机程序存储器扩展方法

2023-11-17 理论教育版权反馈

【摘要】：故对于8031，其内部没有用户可用的程序存储器需接地；对于8051、8751、8951单片机，其内部存在用户程序存储器，为了充分利用单片机资源，一般接高电平，如图8－12所示为8051扩展一片2716EPROM的连接方法。控制信号，程序存储器的扩展只涉及，把该信号连接到2716的引脚，用于存储器读出选通。

MCS-51系列单片机当EA引脚接低电平时，CPU总是从外部的程序存储器中取指令；当 pagenumber_ebook=177,pagenumber_book=170 引脚接高电平，CPU取指令时，PC值在内部程序存储器范围内时从内部取指令，PC值大于内部程序存储器地址时从外部程序存储器取指令。故对于8031，其内部没有用户可用的程序存储器需接地；对于8051、8751、8951单片机，其内部存在用户程序存储器，为了充分利用单片机资源， pagenumber_ebook=177,pagenumber_book=170 一般接高电平，如图8－12所示为8051扩展一片2716（2K×8）EPROM的连接方法。

1．扩展的主要内容

2716的存储容量为2KB，需11位地址（A10～A0）进行存储单元编址。为此先把芯片的A7～A0引脚与地址锁存器的8位地址输出对应连接，再把A10～A8引脚与P2口的P 2．2～P2．0相连。采用线选法进行片选，只需在剩下的高位地址线中取一位（P 2．7）与2716的 pagenumber_ebook=177,pagenumber_book=170 端相连即可。

数据线的连接比较简单，只要把存储芯片的数据输出引脚与单片机P0口线对应连接就可以了。控制信号，程序存储器的扩展只涉及 pagenumber_ebook=177,pagenumber_book=170 （外部程序存储器读选通），把该信号连接到2716的引脚，用于存储器读出选通。

2．存储单元地址分析

pagenumber_ebook=178,pagenumber_book=171 (www.chuimin.cn)

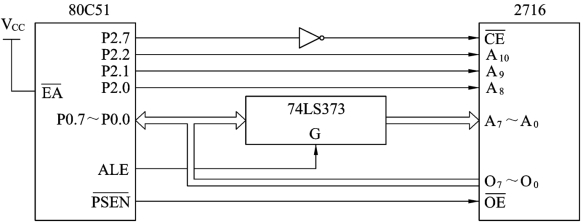

图8－12　8051单片机扩展一片2716的接口电路图

图8－12中 pagenumber_ebook=178,pagenumber_book=171 信号接高，因此单片机程序存储器从内部开始访问，外扩程序存储器的地址应从内部4K地址（0000H～0FFFH）衔接地址开始或者外部地址应跳过该4K地址空间，即外部扩展的地址范围不能和内部地址重叠。单片机的低11位地址线接2716的片内地址线，因此该11根地址用于2716的片内寻址，2716的片选使能信号接P2．7，当P2．7为高时选中芯片。单片机其余未用到的4根地址线状态不影响2716的存储单元的选址，由此可以得到如表8－1所示的2716寻址表。

表8－1　2716寻址表

pagenumber_ebook=178,pagenumber_book=171

由于P2．6～P2．3的状态与2716芯片的寻址无关，所以在该芯片被寻址时P2．6～P2．3可以为任意状态，即0000～1111共16种组合，表明2716在这16种组合中的任何一种都可以被寻址，也就是有16个地址区间，即8000H～87FFH，8800H～8FFFH，9000H～97FFH，9800H～9FFFH，…，这就是线选法存在的地址重叠问题。
