C51存储类型详解-单片机基础及应用

2023-11-17 理论教育版权反馈

【摘要】：2）片外程序存储空间，简称片外ROM。C51的6种存储类型与存储空间的对应关系如表5－2所示。表5－2C51的存储类型与存储空间的对应关系表5－3C51的存储类型及其数据长度和值域当使用存储类型data、bdata定义常量和变量时，C51编译器会将它们定位在片内数据存储空间中，这个存储区根据单片机的型号不同，其长度也不同。整型变量var的存储类型是pdata，C51编译器将该变量定位在片外RAM中，并用指令MOVX＠Ri访问。

MCS-51系列单片机在物理上有以下4个存储空间：

1）片内程序存储空间，简称片内ROM。

2）片外程序存储空间，简称片外ROM。

3）片内数据存储空间，简称片内RAM。

4）片外数据存储空间，简称片外RAM。

变量的存储类型就是指该变量存放在以上4个存储空间中的哪一个空间。

C51的6种存储类型与存储空间的对应关系如表5－2所示。各种存储类型所占的位数、字节数如表5－3所示。

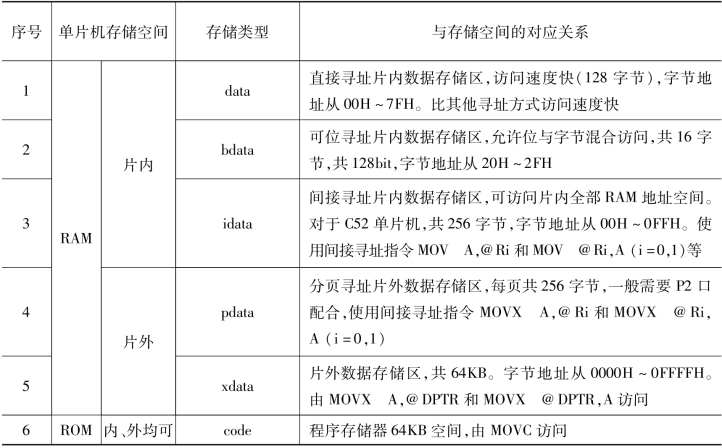

表5－2　C51的存储类型与存储空间的对应关系

pagenumber_ebook=110,pagenumber_book=103

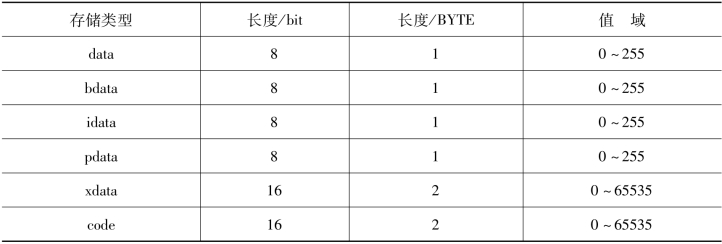

表5－3　C51的存储类型及其数据长度和值域

pagenumber_ebook=110,pagenumber_book=103

当使用存储类型data、bdata定义常量和变量时，C51编译器会将它们定位在片内数据存储空间（片内RAM）中，这个存储区根据单片机的型号不同，其长度也不同。这个存储区不是很大，但它能快速收发各种数据，是存放临时性传递变量或使用频率较高的变量的理想场所。

当使用code存储类型定义数据时，C51编译器会将其定义在程序存储区（ROM）中，这里存放着指令代码和其他非易变信息，如常量表格数据等。

当使用xdata存储类型定义常量、变量时，C51编译器会将其定义在外部数据存储空间（片外RAM），该空间的最大可寻址范围为64KB。

pdata存储类型属于xdata类型，它的一个字节（高8位）由P2口提供，用于外部I／O操作。(www.chuimin.cn)

idata存储类型可以间接寻址数据存储器。

访问片内数据存储器（data，bdata，idata）比访问片外数据存储器相对要快些，因此可将经常使用的变量定义于片内RAM，而将规模较大或不常使用的数据定义在片外RAM中。

带存储类型变量的定义的一般格式为

数据类型存储类型变量名

C51允许在定义变量类型之前先指定存储类型，如

存储类型数据类型变量名

建议使用前一种方法，即先定义变量的数据类型，后定义变量的存储类型。

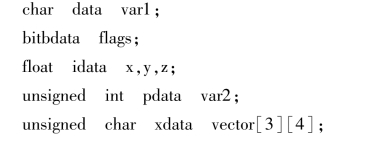

例如，带存储类型的变量定义

pagenumber_ebook=111,pagenumber_book=104

字符变量char var1被定义为data存储类型，C51编译器将该变量定位在片内RAM中（地址：00H～7FH）。

位变量flags被定义为bdata存储类型，C51编译器将该变量定位在片内RAM中的位寻址区（地址：20H～2FH）。

浮点变量x，y，z的存储类型是idata，C51编译器将该变量定位在片内RAM中，并只能使用间接寻址的方法进行访问。

整型变量var的存储类型是pdata，C51编译器将该变量定位在片外RAM中，并用指令MOVX＠Ri访问。

无符号字符二维数组变量的存储类型是xdata，C51编译器将该变量定位在片外RAM中。
