逻辑运算及移位类指令-单片机基础及应用
【摘要】：MCS-51单片机逻辑运算及移位类指令包括与、或、异或、清0、取反、移位等操作指令。1．逻辑“与”运算指令逻辑“与”运算指令共有以下6条：这组指令中的前4条指令完成源操作数与累加器的内容相与，并将结果送入累加器中。其寻址方式、标志位影响、端口操作与ANL指令相同。表3－4逻辑运算及移位类指令注：√表示该指令影响某一标志位。
MCS-51单片机逻辑运算及移位类指令包括与、或、异或、清0、取反、移位等操作指令。这类指令有CLR、CPL、RL、RLC、RR、RRC、ANL、ORL、XRL共9种。这些指令执行时，一般不影响标志位，如表3－4所示。
1．逻辑“与”运算指令

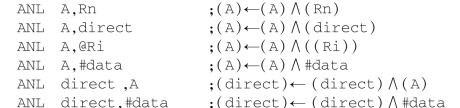

逻辑“与”运算指令共有以下6条：
这组指令中的前4条指令完成源操作数与累加器（A）的内容相与，并将结果送入累加器（A）中。后两条指令则实现源操作数与直接地址指示的单元内容相与，结果送入直接地址指示的单元，若直接地址正好是I／O端口时，则是“读—修改—写”操作。6条指令的源操作数有寄存器寻址、直接寻址、寄存器间接寻址和立即寻址的寻址方式。当所寻址的寄存器不是累加器（A）或程序状态字（PSW）时，不影响任何标志位，否则会对标志位有影响。
例如，若已知（A）=00011111B，（30H）=10000011B，执行指令
后结果为：（A）=00000011B，（30H）=10000011B不变。
2．逻辑“或”运算指令
逻辑“或”运算指令共有以下6条：
这组指令在所寻址的单元之间进行逻辑“或”操作，并将结果存放到目的单元中去。其寻址方式、标志位影响、端口操作与ANL指令相同。
表3－4 逻辑运算及移位类指令
注：√表示该指令影响某一标志位。
3．逻辑“异或”运算指令

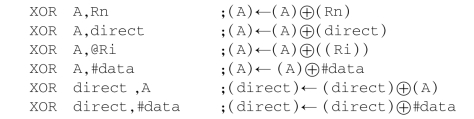

逻辑“异或”运算指令共有以下6条：
这组指令在所寻址的单元之间进行逻辑“异或”操作，并将结果存放到目的单元中去。其寻址方式、标志位影响、端口操作与ANL指令相同。
4．循环移位指令
循环移位指令共有以下4条：

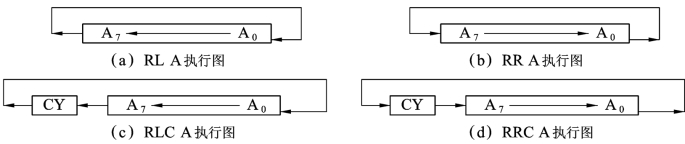

移位情况如图3－10所示。
(www.chuimin.cn)
图3－10 循环移位指令执行图
前两条指令的功能分别是将累加器（A）的内容循环左移或右移一位，后两条指令的功能分别是将累加器（A）的内容连同进位标志位CY一起循环左移或右移一位。

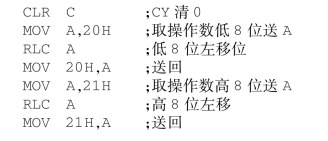

【例3－12】编程实现16位数的算术左移。设16位数存放在片内RAM的20H、21H单元，低位在前。
【解】算术左移是指将操作数整体左移一位，最低位补充0，相当于完成对16位数的乘2操作。
5．清零和取反指令
前一条指令的作用是将A的内容清0，后一条指令的作用是将A的内容按位取反后送回到A中。
例如，设（A）=10101010B，执行指令
后结果为：（A）=01010101B。
【例3－13】将累加器A的低4位状态通过P1口的高4位输出。【程序】
【例3－14】把在R4和R5中的两个字节数（作为一个字）取补（高位在R4中）。
【程序】
【例3－15】设在片外RAM的2000H中存放有两个BCD码数，试编一程序将这两个BCD码分别存到2000H和2001H的低4位中。
【程序】
指令举例说明
