单片机基础及应用中的复位电路与状态
【摘要】：无论在单片机刚开始接上电源时，还是断电后或者发生故障后都要复位，所以必须清楚MCS-51单片机复位的条件、复位电路和复位后的状态。图2－12单片机常见的复位电路图图2－12为上电复位电路，它是利用电容充电来实现的。图2－12为按键复位电路。该电路除具有上电复位功能外，若要复位，只需按RESET键，此时电源VCC经电阻R1、R2分压，在RST端产生一个复位高电平。
单片机复位是使CPU和系统中的其他功能部件都处在一个确定的初始状态，并从这个状态开始工作。无论在单片机刚开始接上电源时，还是断电后或者发生故障后都要复位，所以必须清楚MCS-51单片机复位的条件、复位电路和复位后的状态。
要使单片机复位，必须使RST引脚至少保持两个机器周期（24个振荡周期）的高电平。例如，若时钟频率为12MHz，每机器周期为1μs，则只需2μs以上时间的高电平，在RST引脚出现高电平后的第二个机器周期执行复位。单片机常见的复位电路如图2－12（a）、2－12（b）所示。

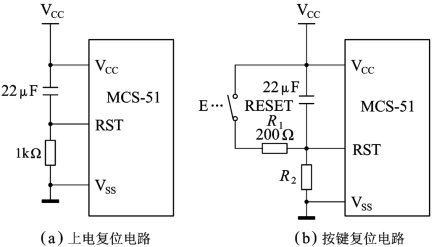

图2－12 单片机常见的复位电路图
图2－12（a）为上电复位电路，它是利用电容充电来实现的。在接电瞬间，RST端的电位与VCC相同，随着充电电流的减少，RST的电位逐渐下降。只要保证RST为高电平的时间大于两个机器周期，便能正常复位。
图2－12（b）为按键复位电路。该电路除具有上电复位功能外，若要复位，只需按RESET键，此时电源VCC经电阻R1、R2分压，在RST端产生一个复位高电平。
单片机复位期间不产生ALE和
信号，即ALE=1和
=1，这表明单片机复位期间不会有任何取指操作。复位后，内部各寄存器状态如表2－7所示。

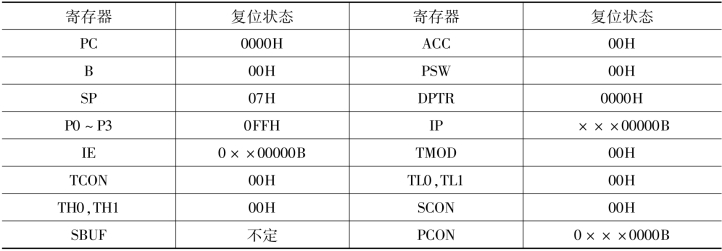

表2－7 复位后内部寄存器状态
(www.chuimin.cn)
由表2－7可知：
1）复位后PC值为0000H，表明复位后程序从0000H开始执行。
2）SP值为07H，表明堆栈底部在07H。一般需重新设置SP值。
3）P0～P3口值为0FFH。P0～P3口用作输入口时，必须先写入“1”。单片机在复位后，已使P0～P3口每一端线为“1”，为这些端线用作输入口做好了准备。
4）PSW=00H，表明当前工作寄存器为第0组工作寄存器。
5）IP=×××00000B，表明各个中断源均处于低优先级。
6）IE=0××00000B，表明各个中断源均处于关断状态。
