程序存储器以程序计数器PC作为地址指针，通过16位地址总线，可寻址的地址空间为64KB，片内／外统一编址。根据单片机的类型及引脚的电平，CPU可从内部也可从外部程序存储器开始执行。而当EA=0时，内部程序存储器被忽略，程序直接从外部程序存储器的0000H开始执行。64KB程序存储器中有一些特殊的单元，在使用时应加以注意。0023H——串行口的中断服务子程序入口地址。......
2023-11-17
单片机存储器空间分析
【摘要】：从物理地址空间看，MCS-51单片机有4个存储器地址空间，即片内程序存储器、片外程序存储器、片内数据存储器和片外数据存储器，其结构如图2－3所示。内部程序存储器的大小根据单片机型号的不同分别有1、2、4、8、32、64KB。在MCS-51单片机系列中，内、外部程序存储器是统一编址的，故内、外程序存储器存储空间之和最大为64KB。
MCS-51单片机的存储器不仅有RAM和ROM之分，而且有片内和片外之分。其片内存储器集成在芯片内部，成为单片机的一个组成部分；片外存储器则通过外总线方式与专用存储器芯片相接，通过单片机提供的地址和控制命令，对片外存储器进行寻址和读／写操作。从物理地址空间看，MCS-51单片机有4个存储器地址空间，即片内程序存储器、片外程序存储器、片内数据存储器和片外数据存储器，其结构如图2－3所示。
程序存储器分为内部程序存储器和外部程序存储器，主要用于存放编制的程序和数据表格，其结构如图2－3（a）所示。内部程序存储器的大小根据单片机型号的不同分别有1、2、4、8、32、64KB。外部程序存储器空间可根据需要扩展不同的大小，它们均以16位程序计数器PC作为地址指针，所以最大可寻址地址空间为64KB。在MCS-51单片机系列中，内、外部程序存储器是统一编址的，故内、外程序存储器存储空间之和最大为64KB。
数据存储器分为内部数据存储器和外部数据存储器，两者在物理上和逻辑上都是独立的地址空间，分别单独编址，其结构如图2－3（b）所示。8051单片机内部数据存储器为128B，还有一些特殊功能寄存器（SFR），外部数据存储器可根据需要扩展不同的大小。

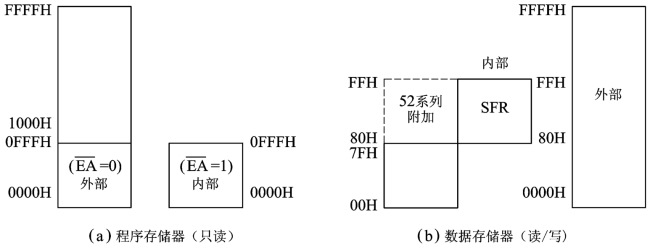

图2－3 MCS-51单片机存储器结构图(www.chuimin.cn)
从用户应用设计的角度，8051存储器可分为3个逻辑空间：片内／外统一寻址程序存储器空间（0000H～0FFFFH）；片外数据存储器空间（0000H～0FFFFH）；256B的片内数据存储器空间，其中128B为特殊功能寄存器空间（80H～0FFH）。由于这3个存储空间地址是重叠的，8051的指令设计了不同的数据传送指令符号访问这3个不同的逻辑空间，如下所述：
片内／外程序存储器空间——MOVC；
片内数据存储器空间和SFR——MOV；
片外数据存储器空间——MOVX。
