双核心网络实训：配置与搭建
【摘要】：实训目的构建安全、健壮、高效的双核心网络，掌握交换机和路由器常用功能的配置，以及动态路由、冗余备份、负载均衡、多生成树的配置方法。实训设备RG-R1762路由器1台，RG-S3760交换机2台，RG-S2126交换机2台，PC 4台，直通网线若干。图6-2双核心网络拓扑图例实训步骤1.配置VRRP按图6-2连接各实训设备。S2126A：作为接入层，只需做一些基本的vlan配置即可。配置S2126 A的f 0/2为Trunk口S2126A#exitS2126A#interface range f 0/3-10！进入f 0/3—f 0/10接口S2126A#switchport access vlan 10！将这些接口划入VLAN 10中S2126A#exitS2126A#interface range f 0/11-15！
实训目的
构建安全、健壮、高效的双核心网络，掌握交换机和路由器常用功能的配置，以及动态路由、冗余备份、负载均衡、多生成树的配置方法。
实训设备
RG-R1762路由器1台，RG-S3760交换机2台，RG-S2126交换机2台，PC 4台，直通网线若干。
实训步骤
1.配置VRRP

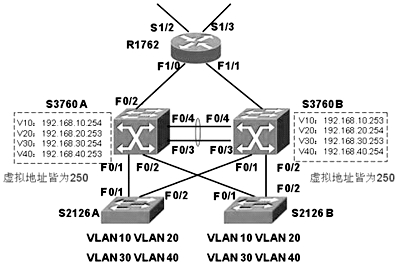

按图6-2连接各实训设备。在实训拓扑图中，由于有多条链路产生环路，所以在实验初始时一定要将某些端口堵塞（初始化时已将S3760 B的f0/1、f0/2、f0/3、f0/4四个端口堵塞，在配置完毕进行测试时才可以打开），否则产生环路后，设备的CPU利用率会达到100%（使用命令“show cpu”查看）。
S2126A：作为接入层，只需做一些基本的vlan配置即可。
S2126A（config）#vlan 10
！创建VLAN 10、20、30和40
S2126A（config-vlan）#exit
S2126A（config）#vlan 20
S2126A（config-vlan）#exit
S2126A（config）#vlan 30
S2126A（config-vlan）#exit
S2126A（config）#vlan 40
S2126A（config-vlan）#exit
S2126A（config）#interface f 0/1
S2126A（config-if）#switchportmode trunk
！配置S2126 A的f 0/1为Trunk口
S2126A（config-if）#exit
S2126A（config）#interface f0/2
S2126A（config-if）# switchportmode trunk
！配置S2126 A的f 0/2为Trunk口
S2126A（config-if）#exit
S2126A（config）#interface range f 0/3-10
！进入f 0/3—f 0/10接口
S2126A（config-if-range）#switchport access vlan 10
！将这些接口划入VLAN 10中
S2126A（config-if-range）#exit
S2126A（config）#interface range f 0/11-15
！将接口f 0/11—f 0/15划入VLAN 10中
S2126A（config-if-range）#switchport access vlan 20
S2126A（config-if-range）#exit
S2126A（config）#interface range f0/16-20
！将接口f 0/16—f 0/20划入VLAN 10中
S2126A（config-if-range）#switchport access vlan 20
S2126A（config-if-range）#exit
S2126A（config）#interface range f 0/21-24
！将接口f 0/21—f 0/24划入VLAN 10中
S2126A（config-if-range）#switchport access vlan 20
S2126A（config-if-range）#exit
S2126B：作为接入层，只需做一些基本的VLAN配置即可。
S2126B（config）#vlan 10
！创建VLAN 10、20、30和40
S2126B（config-vlan）#exit
S2126B（config）#vlan 20
S2126B（config-vlan）#exit
S2126B（config）#vlan 30
S2126B（config-vlan）#exit
S2126B（config）#vlan 40
S2126B（config-vlan）#exit
S2126B（config）#interface f 0/1
！配置S2126 B的f 0/1和f 0/2为Trunk口
S2126B（config-if）#switchportmode trunk
S2126B（config-if）#exit
S2126B（config）#interface f 0/2
S2126B（config-if）#switchportmode trunk
S2126B（config-if）#exit
S2126B（config）#interface range f 0/3-10
！将接口f 0/3—f 0/10划入VLAN 10中
S2126B（config-if-range）#switchport access vlan 10
S2126B（config-if-range）#exit
S2126B（config）#interface range f 0/11-15
！将接口f 0/11—f 0/15划入VLAN 20中
S2126B（config-if-range）#switchport access vlan 20
S2126B（config-if-range）#exit
S2126B（config）#interface range f 0/16-20
！将接口f 0/16-20划入VLAN 30中
S2126B（config-if-range）#switchport access vlan 20
S2126B（config-if-range）#exit
S2126B（config）#interface range f0/21-24
！将接口f 0/21—f 0/24划入VLAN 40中
S2126B（config-if-range）#switchport access vlan 20
S2126B（config-if-range）#exit
S3760A：需要做出VRRP，VLAN 10、20、30、40的虚拟IP，上连的路由口配置以及OSPF动态路由。
S3760A（config）#vlan 10
！创建VLAN 10、20、30和40
S3760A（config-vlan）#exit
S3760A（config）#vlan 20
S3760A（config-vlan）#exit
S3760A（config）#vlan 30
S3760A（config-vlan）#exit
S3760A（config）#vlan 40
S3760A（config-vlan）#exit
S3760A（config）#interface vlan 10
S3760A（config-if）#ip address 192.168.10.254 255.255.255.0
！配置VLAN 10的IP地址
S3760A（config-if）#vrrp 1 ip 192.168.10.250
！配置虚拟IP
S3760A（config-if）#vrrp 1 preempt
！设为抢占模式
S3760A（config-if）#vrrp 1 priority 254
！VLAN 10的VRRP优先级设为254
S3760A（config-if）#exit
S3760A（config）#interface vlan 20
！VLAN 20的VRRP不设优先级，默认为100
S3760A（config-if）#ip address 192.168.20.253 255.255.255.0
！配置VLAN 20的IP地址
S3760A（config-if）#vrrp 2 ip 192.168.20.250
！配置虚拟IP
S3760A（config-if）#vrrp 2 preempt
！设为抢占模式
S3760A（config-if）#exit
S3760A（config）#interface vlan 30
S3760A（config-if）#ip address 192.168.30.254 255.255.255.0
！配置VLAN 30的IP地址
S3760A（config-if）#vrrp 3 ip 192.168.30.250
！配置虚拟IP
S3760A（config-if）#vrrp 3 preempt
！设为抢占模式
S3760A（config-if）#vrrp 3 priority 254
！VLAN 30的VRRP优先级设为254
S3760A（config-if）#exit
S3760A（config）#interface vlan 40
！VLAN 20的VRRP不设优先级，默认为100
S3760A（config-if）#ip address 192.168.40.253 255.255.255.0
！配置VLAN 40的IP地址
S3760A（config-if）#vrrp 4 ip 192.168.40.250
！配置虚拟IP
S3760A（config-if）#vrrp 4 preempt
！设为抢占模式
S3760A（config-if）#exit
S3760A（config）#exit
S3760A（config-if）#no switchport
！将f 0/5口设为路由口
S3760A（config-if）#ip address 172.16.1.1 255.255.255.0
！配置该路由口的IP地址
S3760A（config-if）#exit
S3760A（config）#router ospf
！配置动态路由
S3760A（config-router）#network 172.16.1.0 0.0.0.255 area 0
！将172.16.1.0网段声明到区域0中
S3760A（config-router）#network 192.168.0.0 0.0.255.255 area 0
！将192.168.0.0网段声明到区域0中
S3760A（config-router）#end
S3760A（config）#interface f 0/1-4
！配置S3760 A的F 0/1—f 0/4为Trunk口
S3760A（config-if-range）#switchportmode trunk
S3760A（config-if-range）#end
S3760B：需要做出VRRP，VLAN 10、20、30、40的虚拟IP，上连的路由口配置以及OSPF动态路由。
S3760B（config）#vlan 10
！创建VLAN 10、20、30和40
S3760B（config-vlan）#exit
S3760B（config）#vlan 20
S3760B（config-vlan）#exit
S3760B（config）#vlan 30
S3760B（config-vlan）#exit
S3760B（config）#vlan 40
S3760B（config-vlan）#exit
S3760B（config）#interface vlan 10
！VLAN 10的VRRP不设优先级，默认为100
S3760B（config-if）#ip address 192.168.10.253 255.255.255.0
！配置VLAN 10的IP地址
S3760B（config-if）#vrrp 1 ip 192.168.10.250
！配置虚拟IP
S3760B（config-if）#vrrp 1 preempt
！设为抢占模式
S3760B（config-if）#exit
S3760B（config）#interface vlan 20
S3760B（config-if）#ip address 192.168.30.254 255.255.255.0
！配置VLAN 20的IP地址
S3760B（config-if）#vrrp 2 ip 192.168.20.250
！配置虚拟IP
S3760B（config-if）#vrrp 2 preempt
！设为抢占模式
S3760B（config-if）#vrrp 2 priority 254
！VLAN 20的VRRP优先级设为254
S3760B（config-if）#exit
S3760B（config）#interface vlan 30
！VLAN 30的VRRP不设优先级，默认为100
S3760B（config-if）#ip address 192.168.30.253 255.255.255.0
！配置VLAN 30的IP地址
S3760B（config-if）#vrrp 3 ip 192.168.30.250
！配置虚拟IP
S3760B（config-if）#vrrp 3 preempt
！设为抢占模式
S3760B（config-if）#exit
S3760B（config）#interface vlan 40
S3760B（config-if）#ip address 192.168.40.254 255.255.255.0
！配置VLAN 40的IP地址
S3760B（config-if）#vrrp 4 ip 192.168.40.250
！配置虚拟IP
S3760B（config-if）#vrrp 4 preempt
！设为抢占模式
S3760B（config-if）#vrrp 4 priority 254
！VLAN 40的VRRP优先级设为254
S3760B（config-if）#exit
S3760B（config）#interface f 0/5
S3760B（config-if）#no switchport
！将f 0/5口设为路由口
S3760B（config-if）#ip address 172.16.2.1 255.255.255.0
！配置该路由口的IP地址
S3760B（config-if）#exit
S3760B（config）#router ospf
！配置动态路由
S3760B（config-router）#network 192.168.0.0 0.0.255.255 area 0
！声明
S3760B（config-router）#network 172.16.2.0 0.0.0.255 area 0
！声明
S3760B（config-router）#end
S3760B（config）#interface range f 0/1-4
！配置S3760 B的f 0/1—f 0/4为Trunk口
S3760B（config-if-range）#switchportmode trunk
S3760B（config-if-range）#end
R1762：作为核心层，执行转发功能，配置上下行的接口IP以及OSPF动态路由
R1762（config）#interface s 1/2
R1762（config-if）#ip address 172.16.6.1 255.255.255.0
！配置该路由口的IP地址
R1762（config-if）#exit
R1762（config）#interface s 1/3
R1762（config-if）#ip address 172.16.7.1 255.255.255.0
！配置该路由口的IP地址
R1762（config-if）#exit
R1762（config）#interface f 1/0
R1762（config-if）#ip address 172.16.1.2 255.255.255.0
！配置该路由口的IP地址
R1762（config-if）#exit
R1762（config）#interface f 1/1
R1762（config-if）#ip address 172.16.2.2 255.255.255.0
！配置该路由口的IP地址
R1762（config-if）#exit
R1762（config）#router ospf
！配置动态路由
R1762（config-router）#network 172.16.1.0 0.0.0.255 area 0
！声明
R1762（config-router）#network 172.16.2.0 0.0.0.255 area 0
！声明
R1762（config-router）#network 172.16.6.0 0.0.0.255 area 0
！声明
R1762（config-router）#network 172.16.7.0 0.0.0.255 area 0
！声明
R1762（config-router）#end
2.配置S3760 A与S3760 B的端口聚合
理论上，S3760 A和S3760 B的f 0/3和f 0/4端口不需要设置为Trunk口，但是我们习惯上都设为Trunk。
重点：一定要将aggregatePort的switchportmode配置为Trunk模式，否则其默认为access模式。
S3760A
S3760A（config）#interface f 0/3
！进入f 0/3口
S3760A（config-if）#port-group 1
！将该端口加入端口聚合1组内
S3760A（config-if）#exit
S3760A（config）#interface f 0/4
S3760A（config-if）#port-group 1
S3760A（config-if）#end
S3760A（config）#interface aggregatePort1
S3760A（config-if）#switchportmode trunk
！将聚合接口模式设为Trunk模式
S3760A（config-if）#exit
S3760B
S3760B（config）#interface f 0/3
S3760B（config-if）#port-group 1
S3760B（config-if）#exit
S3760B（config）#interface f 0/4
S3760B（config-if）#port-group 1
S3760B（config-if）#end
S3760B（config）#interface f 0/3
！打开S3760B的f 0/3和f 0/4口
S3760B（config-if）#no shutdown
S3760B（config-if）#interface f 0/4
S3760B（config-if）#no shutdown
S3760B（config-if）#exit
S3760B上的f 0/5口已经变成了路由口，不会形成环路，可以打开
S3760B（config）#interface aggregatePort1
S3760B（config-if）#switchportmode trunk
！将聚合接口模式设为Trunk模式
S3760B（config-if）#exit
查看聚合端口的状态
S3760A#show aggregatePort1 summary
AggregatePort MaxPorts SwitchPort Mode Ports
Ag1 8 Enabled Trunk Fa 0/3，Fa 0/4
S3760B#show aggregatePort1 summary
AggregatePort MaxPorts SwitchPort Mode Ports
Ag1 8 Enabled Trunk Fa 0/3，Fa 0/4
端口聚合完成
验证：

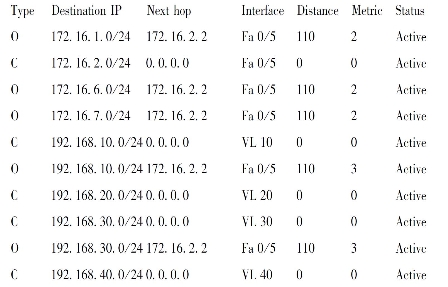

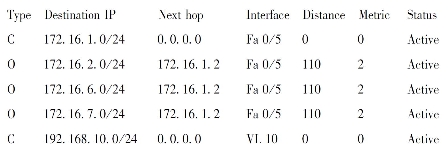

S3760A#show ip route
！查看S3760 A的路由表
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2

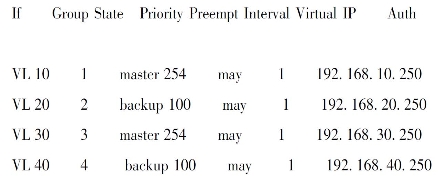

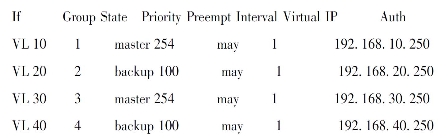

S3760A#show vrrp
！查看S3760A的VRRP应用情况

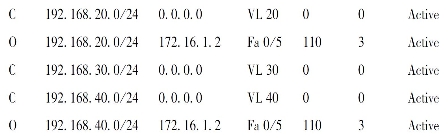

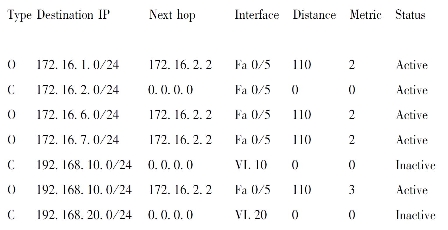

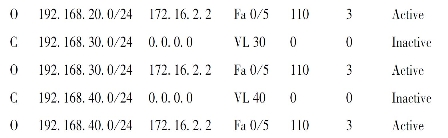

！查看S3760B的路由表
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2
在这里可以看到，S3760 B上有四条死的路由，这是因为f 0/1和f 0/2没有开启，则本身的VLAN没有生效。

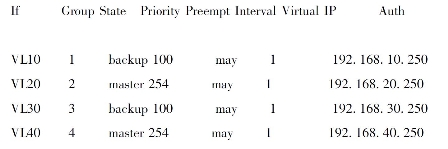

S3760B#show vrrp
！查看S3760B上的VRRP应用情况

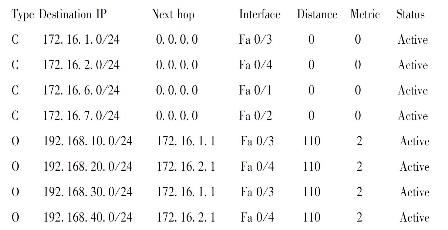

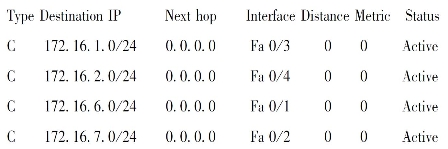

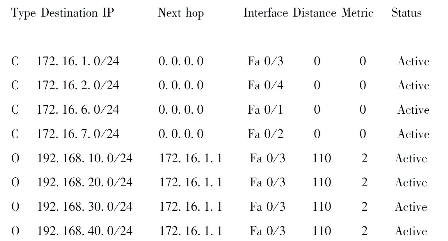

R1762#show ip route
！查看R1762的路由表
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2
到这里，VRRP配置基本完成。这时，从接入层S2126 A和S2126 B向37C的上层发送报文时，VLAN 10和30通过S3760 A上行，VLAN 20和40通过S3760 B上行，由VRRP进行控制；但是下行时，则纯粹按照R1762上的路由表进行发送。
这样，我们在数据上行时可以实现负载均衡，但是下行时却做不到，所以要进行路由优先级的配置。
3.配置路由优先级
S3760A
S3760A（config）#interface vlan 20
！将VLAN 20的OSPF开销值置为65535
S3760A（config-if）#ip ospf cost65535(www.chuimin.cn)
S3760A（config-if）#exit
S3760A（config）#interface vlan 40
！将VLAN 40的OSPF开销值置为65535
S3760A（config-if）#ip ospf cost65535
S3760A（config-if）#exit
S3760B
S3760B（config）#interface vlan 10
！将VLAN 10的OSPF开销值置为65535
S3760B（config-if）#ip ospf cost65535
S3760B（config-if）#exit
S3760B（config）#interface vlan 30
！将VLAN 30的OSPF开销值置为65535
S3760B（config-if）#ip ospf cost65535
S3760B（config-if）#exit
！查看R1762上的路由表

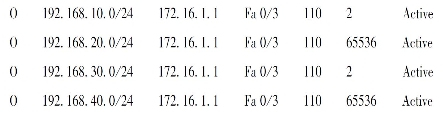

R1762#show ip route
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2
和之前的路由表对比，不难发现，指向S3760 A上的VLAN 20和40的路由metric值发生了变化。由于S3760 B的f0/1和f 0/2口没有打开，VLAN的地址没有生效，所以即使S3760 A的路由开销值达到了最大，也会由S3760 A转发。至此，VRRP配置完毕。由于S3760 B的f 0/1和f 0/2口没有打开，所以还不能使用，需要再配置MSTP。
4.配置MSTP
简单来说，MSTP就是基于VLAN的STP。
S2126 A：开启生成树，状态设为MSTP，配置实例和版本
S2126 A（config）#spanning-tree
！开启生成树
S2126 A（config）#spanning-treemodemstp
！生成树类型为多生成树
S2126 A（config）#spanning-treemst configuration
！配置多生成树
S2126 A（config-mst）#instance 1 VLAN 10，30
！将VLAN 10、30放入实例1中
一个实例生成一个树，该树可以和其他实例生成的树的路径不一样，达到负载均衡的作用。
S2126 A（config-mst）#revision 1
！配置多生成树的版本号
S2126 A（config-mst）#instance 2 vlan 20，40
！将VLAN 20、40放入实例2中
S2126 A（config-mst）#revision 1
S2126 A（config-mst）#exit
验证：
S2126 A# show spanning-tree
！查看生成树信息
StpVersion：MSTP
SysStpStatus：Enabled
BaseNumPorts：24
MaxAge：20
HelloTime：2
ForwardDelay：15
BridgeMaxAge：20
BridgeHelloTime：2
BridgeForwardDelay：15
MaxHops：20
TxHoldCount：3
PathCostMethod：Long
BPDUGuard：Disabled
BPDUFilter：Disabled
###### MST 0 vlansmapped：1-9，11-19，21-29，
31-39，41-4094
BridgeAddr：00d0.f8db.a401
Priority：32768
TimeSinceTopologyChange：0d:0h:15m:0s
TopologyChanges：0
DesignatedRoot：800000D0F8DBA401
RootCost：0
RootPort：0
CistRegionRoot：800000D0F8DBA401
CistPathCost：0
###### MST 1 vlansmapped：10，30
BridgeAddr：00d0.f8db.a401
Priority：32768
TimeSinceTopologyChange：0d:18h:49m:57s
TopologyChanges：0
DesignatedRoot：800100D0F8DBA401
RootCost：0
RootPort：0
###### MST 2 vlansmapped：20，40
BridgeAddr：00d0.f8db.a401
Priority：32768
TimeSinceTopologyChange：0d:18h:49m:57s
TopologyChanges：0
DesignatedRoot：800200D0F8DBA401
RootCost：0
RootPort：0
S2126A#show spanning-treemst configuration
！查看生成树的配置信息
Multi spanning tree protocol：Enabled
Name：
Revision：1
Instance Vlans Mapped
0 1-9，11-19，21-29，31-39，41-4094
1 10，30
2 20，40
S2126B：开启生成树，状态设为MSTP，配置实例和版本
S2126B（config）#spanning-tree
！开启生成树
S2126B（config）#spanning-treemodemstp
！生成树类型为多生成树
S2126B（config）#spanning-treemst configuration
！配置多生成树
S2126B（config-mst）#instance 1 vlan 10，30
！将VLAN 10、30放入实例1中
S2126B（config-mst）#revision 1
！配置多生成树的版本号
S2126B（config-mst）#instance 2 vlan 20，40
！将VLAN 20、40放入实例2中
S2126B（config-mst）#revision 1
S2126B（config-mst）#exit
S2126B# show spanning-tree
！查看生成树信息
S2126B#show spanning-treemst configuration
！查看生成树的配置信息
查看上述两项，结果和S2126 A的基本类似，只是mac地址不一样。
S3760A：开启生成树，状态设为MSTP，配置实例和版本，并配置实例的优先级
S3760A（config）#spanning-tree ！配置同S2126 A和S2126 B
S3760A（config）#spanning-treemodemstp
S3760A（config）#spanning-treemst configuration
S3760A（config-mst）#instance 1 vlan 10，30
S3760A（config-mst）#revision 1
S3760A（config-mst）#instance 2 vlan 20，40
S3760A（config-mst）#revision 1
S3760A（config-mst）#exit
S3760A（config）#spanning-treemst1 priority 4096
！配置实例1在S3760 A的优先级为4096
S3760A（config）#spanning-treemst2 priority 8192
！配置实例2在S3760 A的优先级为8192
配置优先级比较高是为了使S3760 A作为mst 2的根节点，一方面是因为它的性能比S2126强，防止S2126被选作根节点；另一方面，更重要的是，如果默认优先级更高的为S3760 B，则VLAN 10、30也会通过S3760 B传输，与我们所希望的产生冲突。
S3760A#show spanning-tree
！查看生成树信息
StpVersion：MSTP
SysStpStatus：Enabled
BaseNumPorts：24
MaxAge：20
HelloTime：2
ForwardDelay：15
BridgeMaxAge：20
BridgeHelloTime：2
BridgeForwardDelay：15
MaxHops：20
TxHoldCount：3
PathCostMethod：Long
BPDUGuard：Disabled
BPDUFilter：Disabled
###### MST 0 vlansmapped：1-9，11-19，21-29，31-39，41-4094
BridgeAddr：00d0.f8ff.525f
Priority：32768
TimeSinceTopologyChange：0d:0h:10m:38s
TopologyChanges：0
DesignatedRoot：800000D0F8BFFE71
RootCost：0
RootPort：Fa0/2
CistRegionRoot：800000D0F8BFFE71
CistPathCost：200000
###### MST 1 vlansmapped：10，30
BridgeAddr：00d0.f8ff.525f
Priority：4096
TimeSinceTopologyChange：0d:19h:44m:27s
TopologyChanges：0
DesignatedRoot：100100D0F8FF525F
RootCost：0
RootPort：0
###### MST 2 vlansmapped：20，40
BridgeAddr：00d0.f8ff.525f
Priority：8192
TimeSinceTopologyChange：0d:19h:44m:27s
TopologyChanges：0
DesignatedRoot：200200D0F8FF525F
RootCost：0
RootPort：0
S3760 A#show spanning-treemst configuration
！查看生成树的配置信息
Multi spanning tree protocol：Enabled
Name：
Revision：1
Instance Vlans Mapped
0 1-9，11-19，21-29，31-39，41-4094
1 10，30
2 20，40
S3760B：开启生成树，状态设为MSTP，配置实例和版本，并配置实例的优先级
S3760B（config）#spanning-tree
！配置同S2126 A和S2126 B
S3760B（config）#spanning-treemodemstp
S3760B（config）#spanning-treemst configuration
S3760B（config-mst）#instance 1 vlan 10，30
S3760B（config-mst）#revision 1
S3760B（config-mst）#instance 2 vlan 20，40
S3760B（config-mst）#revision 1
S3760B（config-mst）#exit
S3760B（config）#spanning-treemst2 priority 4096
！配置实例2在S3760 B的优先级为4096
S3760B（config）#spanning-treemst1 priority 8192
！配置实例1在S3760 B的优先级为8192
S3760B（config）#interface range fastEthernet0/1-2
！mstp设置已完成，则可以打开初始时关闭的f 0/1和f 0/2
S3760B（config-if-range）#no shutdown
S3760B#show spanning-tree
！查看生成树信息
StpVersion：MSTP
SysStpStatus：Enabled
BaseNumPorts：24
MaxAge：20
HelloTime：2
ForwardDelay：15
BridgeMaxAge：20
BridgeHelloTime：2
BridgeForwardDelay：15
MaxHops：20
TxHoldCount：3
PathCostMethod：Long
BPDUGuard：Disabled
BPDUFilter：Disabled
###### MST 0 vlansmapped：1-9，11-19，21-29，31-39，41-4094
BridgeAddr：00d0.f8b8.3287
Priority：32768
TimeSinceTopologyChange：0d:0h:3m:23s
TopologyChanges：0
DesignatedRoot：800000D0F8B83287
RootCost：0
RootPort：0
CistRegionRoot：800000D0F8B83287
CistPathCost：0
###### MST 1 vlansmapped：10，30
BridgeAddr：00d0.f8b8.3287
Priority：8192
TimeSinceTopologyChange：0d:19h:55m:25s
TopologyChanges：0
DesignatedRoot：100100D0F8FF525F
RootCost：190000
RootPort：Ag1
###### MST 2 vlansmapped：20，40
BridgeAddr：00d0.f8b8.3287
Priority：4096
TimeSinceTopologyChange：0d:19h:55m:25s
TopologyChanges：0
DesignatedRoot：100200D0F8B83287
RootCost：0
RootPort：0
S3760 B#show spanning-treemst configuration
！查看生成树的配置信息
Multi spanning tree protocol：Enabled
Name：
Revision：1
Instance Vlans Mapped
0 1-9，11-19，21-29，31-39，41-4094
1 10，30
2 20，40
至此，MSTP配置完成。
5.配置效果验证
【验证1】
（1）S3760A
S3760A#show vrrp
S3760A#show ip route
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2
192.168.20.0和192.168.40.0各学到两条路由，一条是由直连学到的。同时，S3760 B上也存在这两个IP地址，所以R1762通过OSPF路由学习到了S3760 B的192.168.20.0和192.168.40.0的地址。
（2）S3760B
S3760B#show vrrp
S3760B#show ip route
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2
192.168.10.0和192.168.30.0各学到两条路由，一条是由直连学到的。同时，S3760 A上也存在这两个IP地址，所以R1762通过OSPF路由学习到了S3760 A的192.168.10.0和192.168.30.0的地址。
R1762
R1762#show ip route
Type：C-connected，S-static，R-RIP，O-OSPF，IA-OSPF inter area
N1-OSPF NSSA external type 1，N2-OSPF NSSA external type 2
E1-OSPF external type 1，E2-OSPF external type 2
可以发现，路由优先级的配置生效了，VLAN 10和30的数据通过S3760 A下行，VLAN 20和40的数据通过S3760 B下行。至此，完成了VRRP和MSTP及端口聚合的实验。
【验证2】
R1762#ping 192.168.10.254
Sending 5，100-byte ICMP Echos to 192.168.10.254，
timeout is 2000 milliseconds.！！！！！
Success rate is 100 percent（5/5）
Minimum=1ms Maximum=1ms，Average=1ms
R1762#ping 192.168.10.253
Sending 5，100-byte ICMP Echos to 192.168.10.253，
timeout is 2000 milliseconds
Success rate is 0 percent（0/5）
在R1762上可以ping通S3760 A的VLAN 10，却ping不通S3760 B的VLAN 10，可见VLAN 10的数据都是通过S3760 A传输的。同样的方法可以验证VLAN 20、VLAN 30、VLAN 40数据的传输路径。

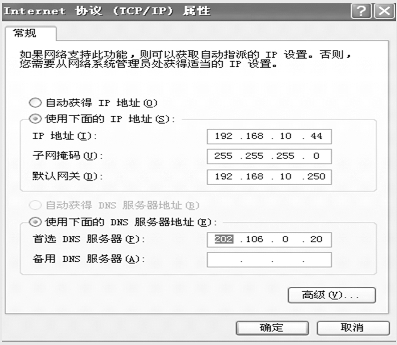

在VLAN 10的接口下，对PC做如图6-3所示的设置。
图6-3 IP地址配置图
在系统运行中：
C：\＞tracert172.16.6.1
Tracing route to 172.16.6.1 over amaximum of 30 hops
1 1 ms ＜1 ms ＜1 ms 192.168.10.254
！S3760 A的VLAN 10的IP地址
2 ＜1 ms ＜1 ms ＜1 ms 172.16.6.1
Trace complete.
可见，VLAN 10的数据是通过S3760 A传输的。

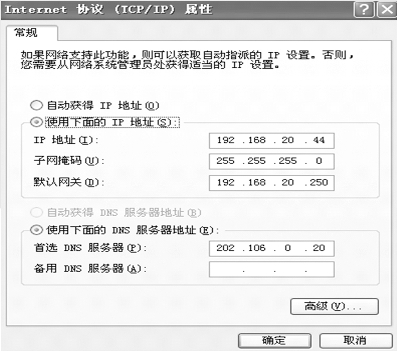

在VLAN 20的接口下，对PC做如图6-4所示的设置。
图6-4 IP地址配置图
在系统运行中：
C：\＞tracert172.16.6.1
Tracing route to 172.16.6.1 over amaximum of 30 hops
1 1 ms ＜1 ms ＜1 ms 192.168.20.254
！S3760 B的VLAN 20的IP地址
2 ＜1 ms ＜1 ms ＜1 ms 172.16.6.1
Trace complete
可见，VLAN 20的数据是通过S3760 B传输的。
至此，验证完毕。这里验证远程是没法做的，之前在交换机上的验证成功的话，就基本可以保证实验成功了。
有关网络设备配置与实训的文章
- 详细阅读
-
网络设备配置与实训实践详细阅读
实训目的通过单核心网络的配置，理解、掌握交换机、路由器的常用功能及Windows2003 server网络服务的配置方法。图6-1单核心网络拓扑图例某企业网络的拓扑图如图6-1所示，接入层采用二层交换机S2126，汇聚和核心层使用两台三层交换机S3760 A和S3760 B，网络边缘采用一台路由器R1762，用于连接到外部网络。为实现链路的冗余备份，S2126与S3760 A之间使用两条链路相连。实训设备RG-R1762路由器1台，RG-S3760交换机2台，RG-S2126交换机1台，PC 4台，打印机1台，直通网线若干。......
2023-11-17
-
生成树协议简介-网络设备配置与实训详细阅读
生成树协议中定义了根桥、根端口、指定端口等概念，目的就在于通过构造一棵自然树的方法达到裁剪冗余环路的目的，同时实现链路备份和路径最优化。总之，生成树协议的根本目的是将一个存在物理环路的交换网络变成一个没有环路的逻辑树形网络。而当这个链路出现故障无法使用时，IEEE 802.1d协议会重新计算网络链路，将处于“阻断状态”的端口重新打开，从而保障网络正常运转，如图4-6所示。......
2023-11-17
-
静态路由配置实例-网络设备配置与实训详细阅读
表2-2ip route命令参数说明通常使用该命令时只使用network、net-mask、ip-address三种参数，其他参数使用默认值，例如：router#ip route 192.168.2.0 255.255.255.0 192.168.3.2这时，该静态路由的管理距离为默认的“1”。图2-11静态路由表示例如果静态路由配置错误，重新配置之前必须将错误的路由删除，静态路由是不能被覆盖的。......
2023-11-17
-
网络设备配置与实训：交换机基本配置详细阅读
实训目的通过以下案例的配置，练习交换机的常用管理方式和基本配置命令。同时为了方便管理，交换机允许远程Telnet登录配置。实训步骤1.按实验拓扑图1-12正确连接网线并进行配置。交换机Office的配置：switch#configswitch#hostname officeoffice#enable secret level 1 0 1234567！知识拓展神州数码交换机启用Telnet远程管理的配置方法不同厂家的交换机可能使用不同的操作系统或不同的命令格式，与锐捷产品相比，神州数码的交换机在启用Telnet远程管理服务时，必须为远程用户设置用户名和密码。......
2023-11-17
-
网络设备安全配置实训详细阅读
实训目的熟悉交换机端口安全的配制方法。还是实训4中的公司，为了保证公司服务器和财务部门计算机的安全性，除了对不同部门的计算机加以隔离外，网管员决定对服务器和财务部门的机器进行端口安全的相关配置，将合法机器的MAC地址和IP地址进行静态的绑定。......
2023-11-17
-
PPP协商过程及网络设备配置与实训详细阅读
PPP在建立链路之前要进行一系列的协商过程。图3-14PPP的协商过程链路不可行阶段：链路必须从这个阶段开始和结束。网络层协议阶段：当PPP结束前面的几个阶段，每个网络层协议就要通过适当的网络控制协议独立进行配置。当某个网络控制协议达到Opened状态，PPP将运送相应的网络层协议的数据包。PPP通过交换终止链路的数据包来关闭链路，当交换结束时，应用就告诉物理层拆除连接从而强行终止链路。......
2023-11-17
-
配置标准ACL-网络设备配置与实训详细阅读
实训目的通过以下案例的配置，掌握路由器上编号的标准IP访问列表规则及配置，实现不同网段间互相访问的安全控制。公司的经理部、财务部门和销售部门分属不同的3个网段，三部门之间用路由器进行信息传递。实训步骤首先按实训拓扑图连接各设备，然后按以下步骤进行功能配置。......
2023-11-17
相关推荐
