图解VRRP冗余备份实验配置步骤

2023-11-17 理论教育 版权反馈
【摘要】：图4-19VRRP冗余备份实验拓扑RG-S2126：作为接入层，只需做一些基本的VLAN配置即可。若不配置抢占模式，当S3760 A恢复正常后，则仍由S3760 B传输；配置抢占模式后，正常后的S3760 A会再次夺取对VLAN 10的控制权。RG-S3760A#interface vlan 20RG-S3760A#ip address 192.168.20.253 255.255.255.0RG-S3760A#vrrp 2 ip 192.168.20.250！设为抢占模式RG-S3760A#exitRG-S3760A#no switchportRG-S3760A#ip address 172.16.1.1 255.255.255.0RG-S3760A#exitRG-S3760A#router ospfRG-S3760A#network 172.16.1.0 0.0.0.255 area 0RG-S3760A#network 192.168.0.0 0.0.255.255 area 0RG-S3760A#endRG-S3760A#interface f0/1RG-S3760A#switchportmode trunkRG-S3760B：需要做出VRRP、VLAN 10、VLAN 20的虚拟IP，上连的路由口配置以及OSPF动态路由。

如图4-19所示，是模拟一个企业的局域网，由路由器RG-R1762、三层交换机RG-S3760-A和RG-S3760-B、接入交换机RG-S2126组成，接在接入交换机下的各种业务类型的用户组成办公局域网。为了实现网络的稳定，在网络中运行VRRP双链路双核心。在网络中，VLAN 10是生产VLAN，VLAN 20是行政VLAN。下面通过这个案例说明VRRP的配置方法。

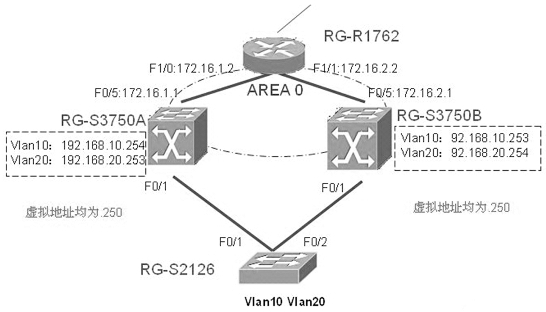

图4-19　VRRP冗余备份实验拓扑

（1）RG-S2126：作为接入层，只需做一些基本的VLAN配置即可。

RG-S2126（config）#vlan 10

RG-S2126（config-vlan）#exit

RG-S2126（config）#vlan 20

RG-S2126（config-vlan）#exit

RG-S2126（config）#interface f0/1

RG-S2126（config-if）#switchportmode trunk

RG-S2126（config-if）#exit

RG-S2126（config）#interface f0/2

RG-S2126（config-if）# switchportmode trunk

RG-S2126（config-if）#exit

RG-S2126（config）#interface range fastethernet0/3-10

RG-S2126（config-if-range）#switchport access vlan 10 RG-S2126（config-if-range）#exit

RG-S2126（config）#interface range fastethernet0/11-15 RG-S2126（config-if-range）#switchport access vlan 20

RG-S2126（config-if-range）#exit

（2）RG-S3760A：需要做出VRRP、VLAN 10、VLAN 20的虚拟IP、上连的路由口配置以及OSPF动态路由。

RG-S3760A（config）#VLAN 10

RG-S3760A（config-VLAN）#exit

RG-S3760A（config）#VLAN 20

RG-S3760A（config-VLAN）#exit

RG-S3760A（config）#interface VLAN 10

RG-S3760A（config-if）#ip address 192.168.10.254 255.255.255.0

RG-S3760A（config-if）#vrrp 1 ip 192.168.10.250

！配置虚拟IP

RG-S3760A（config-if）#vrrp 1 preempt

！设为抢占模式

RG-S3760A（config-if）#vrrp 1 priority 254

！VLAN 10的VRRP优先级设为254

RG-S3760A（config-if）#exit

观察以上配置过程，特别注意理解几个概念：

①虚拟IP：每一个VRRP都有一个虚拟IP地址，在S3760 A的VLAN 10上有这个地址，在S3760 B的VLAN 10上也有这个IP地址，作为下连终端设备的网关。下连在VLAN 10的终端设备，将网关设为这个地址。终端设备只要知道自己网关的IP地址即可，具体哪台设备上的网关生效，工作交给VRRP优先级来做。

②抢占模式：在正常状况下，VLAN 10的数据由S3760 A传输；当S3760 A发生故障时，则由S3760 B担负起传输任务。若不配置抢占模式，当S3760 A恢复正常后，则仍由S3760 B传输；配置抢占模式后，正常后的S3760 A会再次夺取对VLAN 10的控制权。

③优先级：在同一个VLAN中，优先级较高的设备成为Master，较低的设备成为Backup，Master的虚拟网关生效。VRRP默认优先级值为100。

RG-S3760A（config）#interface vlan 20

RG-S3760A（config-if）#ip address 192.168.20.253 255.255.255.0

RG-S3760A（config-if）#vrrp 2 ip 192.168.20.250

！配置虚拟IP

RG-S3760A（config-if）#vrrp 2 preempt

！设为抢占模式

RG-S3760A（config-if）#exit

RG-S3760A（config-if）#no switchport

RG-S3760A（config-if）#ip address 172.16.1.1 255.255.255.0

RG-S3760A（config-if）#exit

RG-S3760A（config）#router ospf

RG-S3760A（config-router）#network 172.16.1.0 0.0.0.255 area 0

RG-S3760A（config-router）#network 192.168.0.0 0.0.255.255 area 0(www.chuimin.cn)

RG-S3760A（config-router）#end

RG-S3760A（config）#interface f0/1

RG-S3760A（config-if）#switchportmode trunk

（3）RG-S3760B：需要做出VRRP、VLAN 10、VLAN 20的虚拟IP，上连的路由口配置以及OSPF动态路由。

RG-S3760B（config）#vlan 10

RG-S3760B（config-vlan）#exit

RG-S3760B（config）#vlan 20

RG-S3760B（config）#interface vlan 10

RG-S3760B（config-if）#ip address 192.168.10.253 255.255.255.0 RGS3760B（config-if）#vrrp 1 ip 192.168.10.250

！配置虚拟IP

RG-S3760B（config-if）#vrrp 1 preempt

！设为抢占模式

RG-S3760B（config-if）#exit

RG-S3760B（config）#interface vlan 20

RG-S3760B（config-if）#ip address 192.168.30.254 255.255.255.0

RG-S3760B（config-if）#vrrp 2 ip 192.168.20.250

！配置虚拟IP

RG-S3760B（config-if）#vrrp 2 preempt

！设为抢占模式

RG-S3760B（config-if）#vrrp 2 priority 254

！VLAN 20的VRRP优先级设为254

RG-S3760B（config-if）#exit

RG-S3760B（config）#interface f0/5

RG-S3760B（config-if）#no switchport

RG-S3760B（config-if）#ip address 172.16.2.1 255.255.255.0

RG-S3760B（config-if）#exit

RG-S3760B（config）#router ospf

RG-S3760B（config-router）#network 192.168.0.0 0.0.255.255 area 0

RG-S3760B（config-router）#network 172.16.2.0 0.0.0.255 area 0

RG-S3760B（config-router）#end

RG-S3760B（config）#interface f0/1

-RG-S3760B（config-if）#switchportmode trunk

RG-S3760B（config-if）#end

（4）RG-R1762：配置路由器接口地址和OSPF动态路由。

RG-R1762（config）#interface f1/0

RG-R1762（config-if）# ip address 172.16.1.2 255.255.255.0

RG-R1762（config-if）#no shut

RG-R1762（config-if）#exit

RG-R1762（config）# interface f1/1

RG-R1762（config-if）# ip address 172.16.2.2 255.255.255.0

RG-R1762（config-if）#no shut

RG-R1762（config-if）#exit

RG-R1762（config）#router ospf

RG-R1762（config-router）#network 172.16.1.0 0.0.0.255 area 0

RG-R1762（config-router）#network 172.16.2.0 0.0.0.255 area 0

RG-R1762（config-router）#end

（5）测试验证：断开其中一条链路，通过VLAN 10或VLAN 20中的主机，运用“ping”命令检验冗余备份技术的作用。
