VRRP工作原理及网络配置实训
【摘要】：如图4-18所示，VRRP将局域网的一组三层交换机A和B组成一个虚拟的路由器。局域网内的主机仅仅知道这个虚拟路由器的IP地址192.168.66.1，并不知道具体的交换机A的IP地址以及交换机B的IP地址，网络内的主机就通过这个虚拟的路由器来与其他网络进行通信。图4-18VRRP拓扑图例在VRRP路由器组中，按优先级选举主控路由器，VRRP协议中优先级值的范围是0—255。
如图4-18所示，VRRP将局域网的一组三层交换机A和B组成一个虚拟的路由器。这个虚拟的路由器拥有自己的IP地址192.168.66.1（这个IP地址可以和某个路由器的接口地址相同），虚拟MAC地址为：00-00-5E-00-01-［VRID］。一个VRRP路由器有唯一的标识VRID，范围为0—255。同时，三层交换机A和B也有自己的IP地址。局域网内的主机仅仅知道这个虚拟路由器的IP地址192.168.66.1，并不知道具体的交换机A的IP地址以及交换机B的IP地址，网络内的主机就通过这个虚拟的路由器来与其他网络进行通信。

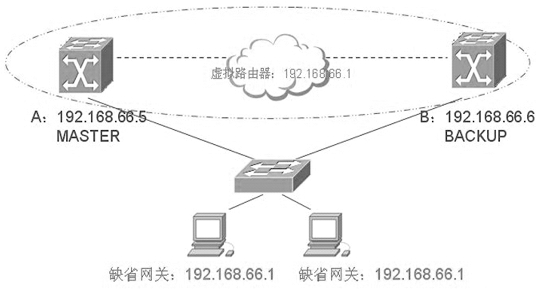

图4-18 VRRP拓扑图例(www.chuimin.cn)
在VRRP路由器组中，按优先级选举主控路由器，VRRP协议中优先级值的范围是0—255。若VRRP路由器的IP地址和虚拟路由器的接口IP地址相同，则将该虚拟路由器称作VRRP组中的IP地址所有者；IP地址所有者自动具有最高优先级值255，优先级值0一般用在IP地址所有者主动放弃主控者角色时使用，可配置的优先级值范围为1—254。优先级的配置原则可以依据链路的速度和成本、路由器性能和可靠性以及其他管理策略设定。主控路由器的选举中，高优先级的虚拟路由器获胜，因此，如果在VRRP组中有IP地址所有者，则它总是以主控路由器的角色出现。对于相同优先级的候选路由器，按照IP地址大小顺序选举。VRRP还提供了优先级抢占策略，如果配置了该策略，高优先级的备份路由器便会剥夺当前低优先级的主控路由器而成为新的主控路由器。
为了保证安全性，VRRP提供了两种安全认证措施：明文认证和IP头认证。明文认证方式要求：在加入一个VRRP路由器组时，必须同时提供相同的VRID和明文密码。这样能够避免在局域网内的配置错误，但不能防止通过网络监听方式获得密码。IP头认证的方式可以提供更高的安全性，能够防止报文重放和修改等攻击。
