实训目的
通过解决以下案例,理解链路聚合的配置及原理,增加交换机之间的传输带宽,并实现链路冗余备份。
假设某企业采用两台交换机组成一个局域网,由于很多数据流量是跨过交换机进行转发的,因此需要提高交换机之间的传输带宽,并实现链路冗余备份。为此网络管理员在两台交换机之间采用两根网线互联,并将相应的两个端口聚合为一个逻辑端口。现要在交换机上做适当配置来实现这一目标。
IP地址:
PC 1:192.168.0.1
PC 2:192.168.0.2

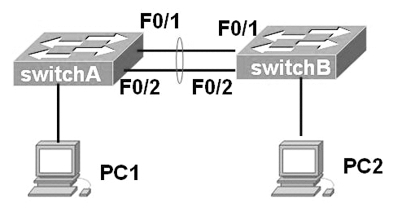

图4-17 链路聚合实验拓扑
实训设备
S2126G 2台,PC 2台,直连线4条。
实训步骤
1.按照实验拓扑图4-17连接网络
两台交换机都配置完端口聚合后,再连接起来。如果先连线再配置端口聚合,会造成广播风暴,影响交换机的正常工作。
2.交换机A的基本配置
SwitchA# configure terminal
SwitchA(config)#interface aggregateport1
!创建聚合接口AG1
SwitchA(config-if)#switchportmode trunk
!配置AG模式为Trunk
SwitchA(config-if)#exit
SwitchA(config)#interface range fastethernet0/1-2
!进入f 0/1和f 0/2
SwitchA(config-if-range)#port-group 1
!配置f 0/1和f 0/2属于AG1
验证测试:验证接口fastethernet0/1和0/2属于AG1。
SwitchA#show aggregateport1 summary
!查看端口聚合组1的信息
AggregatePort MaxPorts SwitchPort Mode Ports
Ag1 8 Enabled Trunk Fa0/1,Fa0/2
注:AG1,最大支持端口数为8个,当前VLAN模式为Trunk,组成员有F0/1、F0/2。
3.交换机B的基本配置
SwitchB(config)#interface aggregateport1
!创建聚合接口AG1
SwitchB(config-if)#switchportmode trunk
!配置AG模式为Trunk
SwitchB(config-if)#exit
SwitchB(config)#interface range fastethernet0/1-2(www.chuimin.cn)
!进入f 0/1和f 0/2
SwitchB(config-if-range)#port-group 1
!配置f 0/1和f 0/2属于AG1
4.验证测试:验证接口fastethernet0/1和0/2属于AG1
SwitchB#show aggregatePort1 summary
AggregatePort MaxPorts SwitchPort Mode Ports
Ag1 8 Enabled Trunk Fa0/1,Fa0/2
验证当交换机之间的一条链路断开时,PC 1与PC 2仍能互相通信。
C:\>ping 192.168.0.2-t
!在PC 1的命令行方式下验证能ping通PC 3
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.0.2:bytes=32 time<10ms TTL=128
Reply from 192.168.0.2:bytes=32 time<10ms TTL=128
Reply from 192.168.0.2:bytes=32 time<10ms TTL=128
Reply from 192.168.0.2:bytes=32 time<10ms TTL=128
知识拓展
神州数码交换机对生成树协议和链路聚合的配置方法
神州数码交换机在配置生成树协议时,命令更简单,只需选择相应的生成树模式即可,不需要设置交换机的优先级,交换机会自动生成根交换机和根端口,从而避免因冗余链路而形成环路,造成广播风暴。如配置快速生成树协议命令为“spanningtreemode rstp”。
神州数码交换机配置链路聚合的过程如下:
交换机A:
switchA(config)#port-group 1
switchA(config)#
switchA(config)#interface ethernet0/0/1-2
switchA(config-Port-Range)#port-group 1 mode on(或active)
!on为手工生成链路聚合组,active为动态生成链路聚合组
switchA(config-Port-Range)#exit
switchA(config)#interface port-channel 1
switchA(config-If-Port-Channel1)#
交换机B:
switchB(config)#port-group 2
switchB(config)#
switchB(config)#int e 0/0/1-2
switchB(config-Port-Range)#port-group 2 mode on(或active)
switchB(config-Port-Range)#exit
switchB(config)#interface port-channel 2
switchB(config-if-Port-Channel2)#
