网络设备实训：快速配置生成树协议
【摘要】：各设备IP地址为：交换机A：192.168.0.100 255.255.255.0交换机B：192.168.0.101 255.255.255.0PC 1：192.168.0.136 255.255.255.0PC 2：192.168.0.137 255.255.255.0图4-15生成树协议实验拓扑实训设备锐捷RG-S2126G 2台，主机2台，直连线4条。开启生成树协议switchA#spanning-treemode rstp！指定生成树协议的类型为RSTPswitchB#configure terminal！指定生成树协议的类型为RSTP4.“PC 1 ping PC 2”观察现象ping不通。查看交换机B生成树的配置信息StpVersion：RSTP！生成树协议的版本SysStpStatus：Enabled！
实训目的
通过以下案例的配置，理解RSTP的配置及原理，使网络在有冗余链路的情况下避免环路的产生和广播风暴等。
某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个办公区，这两处的计算机网络通过两台交换机互联组成内部校园网。为了提高网络的可靠性，网络管理员用两条链路将交换机互联，现要在交换机上做适当配置，使网络避免环路。本实验以两台RG-S2126G交换机为例，两台交换机分别被命名为Switch A、Switch B。各设备IP地址为：
交换机A：192.168.0.100 255.255.255.0
交换机B：192.168.0.101 255.255.255.0
PC 1：192.168.0.136 255.255.255.0
PC 2：192.168.0.137 255.255.255.0

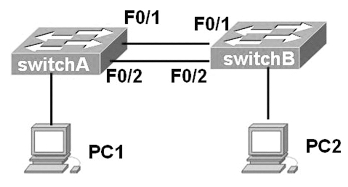

图4-15 生成树协议实验拓扑
实训设备
锐捷RG-S2126G 2台，主机2台，直连线4条。
实训步骤
1.按实验拓扑图4-15正确连接网线，恢复出厂设置之后，做基本配置
交换机A：
switch#config
switch（config）#hostname switchA
switchA（config）#interface vlan 1
switchA（config-if-Vlan1）#ip address 192.168.0.100 255.255.255.0
switchA（config-if-Vlan1）#no shutdown
switchA（config-if-Vlan1）#exit
switchA（config）#
交换机B：
switch#config
switch（config）#hostname switchB
switchB（config）#interface vlan 1
switchB（config-if-Vlan1）#ip address 192.168.0.101 255.255.255.0
switchB（config-if-Vlan1）#no shutdown
switchB（config-if-Vlan1）#exit
switchB（config）#
2.为PC 1、PC 2按要求配置IP地址，“PC 1 ping PC 2”，观察现象
（1）ping不通；
（2）所有连接网线的端口的绿灯很频繁地闪烁，表明该端口收发数据量很大，已经在交换机内部形成广播风暴。
3.在两台交换机中都启用快速生成树协议
switchA#configure terminal
！进入全局配置模式
switchA（config）#spanning-tree
！开启生成树协议
switchA（config）#spanning-treemode rstp
！指定生成树协议的类型为RSTP
switchB#configure terminal
！进入全局配置模式
switchB（config）#spanning-tree
！开启生成树协议
switchB（config）#spanning-treemode rstp
！指定生成树协议的类型为RSTP
4.“PC 1 ping PC 2”观察现象
（1）ping不通。
（2）所有连接网线的端口的绿灯很频繁地闪烁，表明该端口收发数据量很大，在交换机内部形成的广播风暴没有消除。
5.设置交换机的优先级，指定Switch A为根交换机
switchA（config）#spanning-tree priority 4096
！设置交换机SwithA的优先级为4096
switchA（config）#end
6.验证测试
将连接两台交换机的网线中的一根拔下后重新插上，“PC 1 ping PC 2”观察现象：已ping通；所有连接网线的端口的绿灯正常闪烁，表明在交换机内部形成的广播风暴已消除。
验证交换机生成树协议情况：
switchA#show spanning-tree
！查看交换机A生成树的配置信息
StpVersion：RSTP(www.chuimin.cn)
SysStpStatus：Enabled
BaseNumPorts：24
MaxAge：20
HelloTime：2
ForwardDelay：15
BridgeMaxAge：20
BridgeHelloTime：2
BridgeForwardDelay：15
MaxHops：20
TxHoldCount：3
PathCostMethod：Long
BPDUGuard：Disabled
BPDUFilter：Disabled
BridgeAddr：00d0.f8ef.9e89
Priority：4096
！查看交换机的优先级
TimeSinceTopologyChange:0d:0h:13m:43s
TopologyChanges：0
DesignatedRoot：200000D0F8EF9E89
RootCost：0
RootPort：0
SwitchB#show spanning-tree
！查看交换机B生成树的配置信息
StpVersion：RSTP
！生成树协议的版本
SysStpStatus：Enabled
！生成树协议的运行状态，disable为关闭状态
BaseNumPorts：24
MaxAge：20
HelloTime：2
ForwardDelay：15
BridgeMaxAge：20
BridgeHelloTime：2
BridgeForwardDelay：15
MaxHops：20
TxHoldCount：3
PathCostMethod：Long
BPDUGuard：Disabled
BPDUFilter：Disabled
BridgeAddr：00d0.f8e0.9c81
Priority：32768
！查看交换机的优先级
TimeSinceTopologyChange：0d：0h：11m：39s
TopologyChanges：0
DesignatedRoot：100000D0F8EF9E89
RootCost：200000
！交换机到达根交换机的开销，0代表本交换机为根
RootPort：Fa0/1
！查看交换机上的根端口，0代表本交换机为根
7.冗余备份效果测试
如果Switch A与Switch B之间的一条链路down掉（如拔掉网线），验证交换机PC 1与PC 2仍能互相ping通。
知识拓展
冗余链路中跨交换机的VLAN通信
在以上实训中，交换机之间的链路接口都是默认模式Access模式，只允许属于VLAN 1的接口上的主机进行通信。如果在两台交换机上进行了多个VLAN划分，即连接在两台交换机上的主机不属于VLAN 1，而是属于其他VLAN，例如两台主机PC 1和PC 2划分给VLAN 10，主机间就不能进行通信了。此时就要将交换机间的每个冗余链路接口设置为tag VLAN模式，即Trunk模式，这样交换机间的链路才允许跨交换机VLAN通信。如果交换机间的每个冗余链路接口不允许某个VLAN的主机实现跨交换机VLAN通信，可以将其排除在外。例如把端口Fa 0/20配置为Trunk端口，但是不包含VLAN 2内的主机实现跨交换机通信，其配置命令为：
Switch（config）# interface fastethernet0/20
Switch（config-if）# switchport trunk allowed vlan remove 2
Switch（config-if）# end
