生成树协议中定义了根桥、根端口、指定端口等概念，目的就在于通过构造一棵自然树的方法达到裁剪冗余环路的目的，同时实现链路备份和路径最优化。总之，生成树协议的根本目的是将一个存在物理环路的交换网络变成一个没有环路的逻辑树形网络。而当这个链路出现故障无法使用时，IEEE 802.1d协议会重新计算网络链路，将处于“阻断状态”的端口重新打开，从而保障网络正常运转，如图4-6所示。......
2023-11-17
生成树协议工作过程与配置
【摘要】：下面通过一个实例说明生成树协议的工作过程和配置方法：通过“spanning tree”命令开启生成树协议。选择生成树协议版本，STP的配置命令为“spanning treemode stp”。图4-13指定端口将交换网络中所有设备的根端口和指定端口设为转发状态，将其他端口设为阻塞状态，如图4-14所示，这样就可以在网络中避免产生环路。图4-14生成树生成后各端口状态
下面通过一个实例说明生成树协议的工作过程和配置方法：
（1）通过“spanning tree”命令开启生成树协议。
（2）选择生成树协议版本，STP的配置命令为“spanning treemode stp”。
（3）如图4-10所示，通过设置交换机优先级，选举一台交换机为根交换机（Root Bridge），优先级值为4096的整数倍的数值，交换机默认优先级值为32768，优先级值小的为根交换机。例如设置交换机优先级值为4096的命令为“spanning-tree priority 4096”。

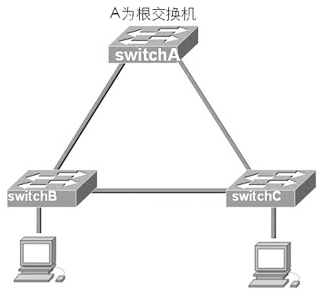

图4-10 选举根交换机
（4）所有非根交换机通过比较链路开销值，选择一条到达根交换机的最短路径，如果某端口到达根交换机的路径最短，就被选举为根端口（Root Port），如图4-11、图4-12所示。
图4-11 选择最短路径 (www.chuimin.cn)
图4-12 确定根端口

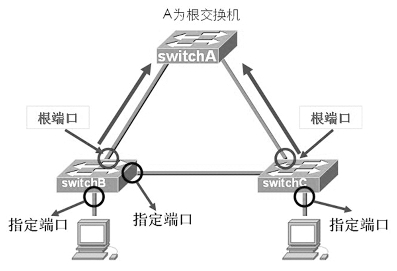

（5）每个局域网都会选择一台设备为指定交换机，通过该设备的端口连接到根，该端口为指定端口（Designated port），如图4-13所示。
图4-13 指定端口
（6）将交换网络中所有设备的根端口（RP）和指定端口（DP）设为转发状态（Forwarding），将其他端口设为阻塞状态（Blocking），如图4-14所示，这样就可以在网络中避免产生环路。如果连接根交换机的某条链路出现故障，则交换机就会重新计算网络链路，将处于阻塞状态的端口启动而进行数据转发，使通信正常进行。

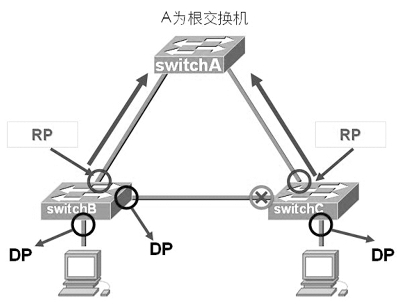

图4-14 生成树生成后各端口状态
