生成树协议版本概览-网络设备配置与实训
【摘要】：生成树协议目前常见的版本有生成树协议、快速生成树协议和多生成树协议。STP是生成树协议的早期版本，其特点是收敛时间长，当主要链路出现故障后，切换到备份链路需要50秒的时间。MSTP就是基于VLAN的RSTP，是在传统的STP、RSTP的基础上发展而来的新的生成树协议，包含了RSTP的快速转发机制。图4-9MSTP避免环路产生
生成树协议目前常见的版本有生成树协议（STP，IEEE 802.1d）、快速生成树协议（RSTP，IEEE 802.1w）和多生成树协议（MSTP，IEEE 802.1s）。
（1）STP是生成树协议的早期版本，其特点是收敛时间长，当主要链路出现故障后，切换到备份链路需要50秒的时间。
（2）RSTP在STP的基础上增加了两种端口角色：替换端口和备份端口，分别作为根端口和指定端口的冗余端口，当根端口和指定端口出现故障时，冗余端口不需要经过50秒的收敛时间，可以直接切换到替换端口或备份端口，从而实现RSTP协议小于1秒的快速收敛。在网络搭建中经常推荐使用RSTP。
（3）MSTP就是基于VLAN的RSTP，是在传统的STP、RSTP的基础上发展而来的新的生成树协议，包含了RSTP的快速转发机制。下面通过一个案例说明多生成树的工作原理：

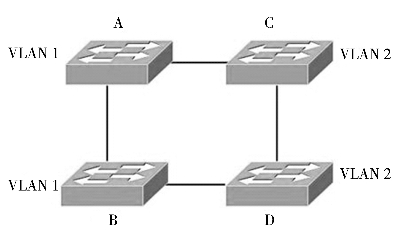

①有四台交换机，连接如图4-7所示，交换机A、B在VLAN 1内，交换机C、D在VLAN 2内，连成环路。
图4-7 四台交换机组成环路(www.chuimin.cn)

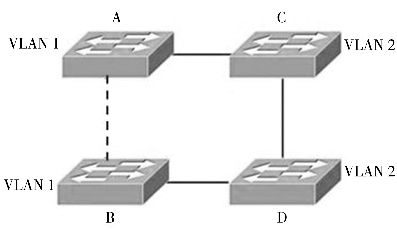

②若采用STP或RSTP，在某种配置下，会把交换机A和B间的链路阻塞，交换机C、D无法转发VLAN 1的数据包，交换机A的VLAN 1就无法与交换机B的VLAN 1进行通信，如图4-8所示。
图4-8 环路引起VLAN间不能通信

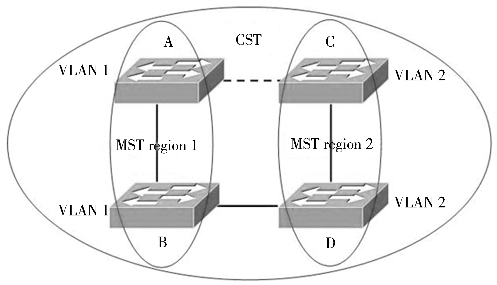

③MSTP把一台交换机的一个或多个VLAN划分为一个实例instance，有着相同instance配置的交换机就组成一个域（MST region），运行独立的生成树（IST，internal spanning-tree）；这个MST region就相当于一个大的交换机，与其他MST region再进行生成树算法运算，得出一个整体的生成树，称为CST（common spanning tree），如图4-9所示。这样交换机A、B在region 1内，region 1没有环路产生，所以没有链路阻塞；同理，region 2也是一样。region 1和region 2就分别相当于两个大的交换机，这两台“交换机”间有环路，因此根据相关配置选择一条链路阻塞，这样就可以避免环路的产生。
图4-9 MSTP避免环路产生
