链路的冗余备份为网络带来健壮性、稳定性和可靠性，但同时也会使网络存在环路，从而导致新问题的发生：广播风暴、多帧复制、地址表的不稳定性。

（1）广播风暴

交换机是按信息中携带的MAC地址，实现在不同的端口之间转发数据，每一个端口通过识别来源不同的MAC，学习生成地址表，根据生成地址表信息，把信息转发到不同端口，从而完成通信。

由于交换机依赖网络设备的MAC地址和端口的地址对应表，进行数据的转发，若收到目的地未知的数据帧，只能利用广播的形式来寻找地址，把收到的信息转发到所有的端口上。如果互相连接成环路的交换机之间都互相广播，其结果就是在一个环形网络中有大量的数据重复传输，即“广播风暴”，从而导致网络瘫痪，如图4-3所示。

pagenumber_ebook=94,pagenumber_book=89

图4-3　环路造成广播风暴

（2）多帧复制(www.chuimin.cn)

网络中如果存在环路，目的主机可能会从不同的端口，收到某个数据帧的多个副本，此时会导致交换机在处理这些数据帧时产生迷惑：究竟该处理哪个帧？严重时会导致网络连接的中断，如图4-4所示。

pagenumber_ebook=94,pagenumber_book=89

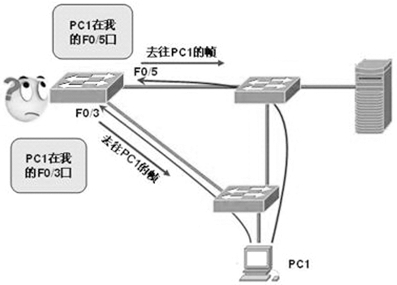

图4-4　多帧复制、地址表的不稳定性

（3）MAC地址表的不稳定性

如图4-4所示，当交换机连接多条链路时，将会出现通过不同端口收到来自同一个广播帧的多个副本的情况，这一过程也会同时导致MAC地址表的多次刷新。这种持续的更新、刷新过程会严重消耗内存资源，影响交换机的交换能力，同时降低整个网络的资源，并最终造成网络瘫痪。

为了解决这些问题，需要在交换机上启用生成树协议。
