了解并实践PPP协议封装与认证

任务一：PPP协议PAP认证

实训目的

通过以下案例的配置过程，理解、掌握PPP协议的封装及PAP认证的过程。如图3-17所示，各设备配置如表3-1所示。

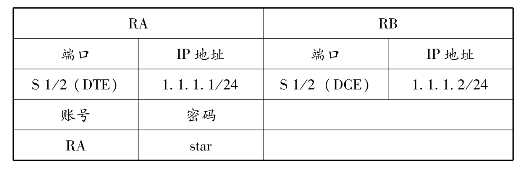

表3-1　设备配置

图3-17　PPP认证

实训设备

R1762路由器2台，V.35线缆2条（一条DCE，一条DTE），配置PC 1台。

实训步骤

1.基本配置

Router（config）#hostname ra

Ra（config）#interface serial 1/2

Ra（config-if）#ip address 1.1.1.1 255.255.255.0

Ra（config-if）#no shutdown

Router（config）#hostname rb

Rb（config）#interface serial 1/2

Rb（config-if）#ip address 1.1.1.2 255.255.255.0

Rb（config-if）#clock rate 64000

Rb（config-if）#no shutdown

Ra#show interface serial 1/2

Serial 1/2 is DOWN ，line protocol is DOWN

Hardware is PQ2 SCC HDLC CONTROLLER serial

Interface address is：1.1.1.1/24

MTU 1500 bytes，BW 2000 kbit

Encapsulation protocol is HDLC，loopback not set

Keepalive interval is 10 sec，set

Carrier delay is 2 sec

RXload is 1，Txload is 1

Queueing strategy：WFQ

5 minutes input rate 0 bits/sec，0 packets/sec

5 minutes output rate 0 bits/sec，0 packets/sec

0 packets input，0 bytes，0 res lack，0 no buffer，0 dropped

Received 0 broadcasts，0 runts，0 giants

0 input errors，0 CRC，0 frame，0 overrun，0 abort

0 packets output，0 bytes，0 underruns，0 dropped

0 output errors，0 collisions，2 interface resets

0 carrier transitions

No cable

DCD=down DSR=down DTR=down RTS=down CTS=down

Rb#show interface serial 1/2

serial 1/2 is DOWN ，line protocol is DOWN

Hardware is PQ2 SCC HDLC CONTROLLER serial

Interface address is：1.1.1.2/24

MTU 1500 bytes，BW 2000 kbit

Encapsulation protocol is HDLC，loopback not set

Keepalive interval is 10 sec，set

Carrier delay is 2 sec

RXload is 1，Txload is 1

Queueing strategy：WFQ

5 minutes input rate 0 bits/sec，0 packets/sec

5 minutes output rate 0 bits/sec，0 packets/sec

0 packets input，0 bytes，0 res lack，0 no buffer，0 dropped

Received 0 broadcasts，0 runts，0 giants

0 input errors，0 CRC，0 frame，0 overrun，0 abort

0 packets output，0 bytes，0 underruns，0 dropped

0 output errors，0 collisions，2 interface resets

0 carrier transitions

No cable

DCD=down DSR=down DTR=down RTS=down CTS=down

2.配置PPP协议PAP认证

Ra（config）#interface serial 1/2

Ra（config-if）#encapsulation ppp

！接口下封装数据链路层协议PPP。

Ra（config-if）#ppp pap sent-username ra password 0 star

！PAP认证的用户名和密码。

！！！以上是被验证方的配置。

Rb（config）#username ra password 0 star

！验证方配置被验证方的用户名和密码。

Ra（config）#interface serial 1/2

Rb（config-if）#encapsulation ppp

Rb（config-if）#ppp authentication pap

！PPP启用PAP认证方式。

Ra#debug ppp authentication

！观察PAP验证过程。

注意：

（1）在DCE（RB）端要配置时钟。

（2）Debug ppp authentication在路由器物理层up，链路尚未建立的情况下打开才有信息输出。本实验的实质是链路层协商建立的安全性，该信息出现在链路协商的过程中。

任务二：PPP协议CHAP认证

实训目的

通过图3-17所示实训案例的配置，掌握PPP协议CHAP认证的过程及配置方法。各设备配置如表3-2所示。

表3-2　设备配置

实训设备

R1762路由器2台，V.35线缆2条（一条DCE，一条DTE），配置PC 1台。

实训步骤

按图3-17实训拓扑图连接设备，其中V.35的DCE端连接路由器RB。

1.基本配置

Router（config）#hostname ra

Ra（config）#interface serial 1/2

Ra（config-if）#ip address 1.1.1.1 255.255.255.0

Ra（config-if）#no shutdown

Router（config）#hostname rb

Rb（config）#interface serial 1/2

Rb（config-if）#ip address 1.1.1.2 255.255.255.0

Rb（config-if）#clock rate 64000

Rb（config-if）#no shutdown

Ra#show interface serial 1/2

serial 1/2 is DOWN，line protocol is DOWN

Hardware is PQ2 SCC HDLC CONTROLLER serial

Interface address is：1.1.1.1/24

MTU 1500 bytes，BW 2000 Kbit

Encapsulation protocol is HDLC，loopback not set

Keepalive interval is 10 sec，set

Carrier delay is 2 sec

RXload is 1，Txload is 1

Queueing strategy：WFQ

5 minutes input rate 0 bits/sec，0 packets/sec

5 minutes output rate 0 bits/sec，0 packets/sec

0 packets input，0 bytes，0 res lack，0 no buffer，0 dropped

Received 0 broadcasts，0 runts，0 giants

0 input errors，0 CRC，0 frame，0 overrun，0 abort

0 packets output，0 bytes，0 underruns，0 dropped

0 output errors，0 collisions，2 interface resets

0 carrier transitions

No cable

DCD=down DSR=down DTR=down RTS=down CTS=down

Rb#show interface serial 1/2

serial 1/2 is DOWN ，line protocol is DOWN

Hardware is PQ2 SCC HDLC CONTROLLER serial

Interface address is：1.1.1.2/24

MTU 1500 bytes，BW 2000 Kbit

Encapsulation protocol is HDLC，loopback not set

Keepalive interval is 10 sec，set

Carrier delay is 2 sec

RXload is 1，Txload is 1

Queueing strategy：WFQ

5 minutes input rate 0 bits/sec，0 packets/sec

5 minutes output rate 0 bits/sec，0 packets/sec

0 packets input，0 bytes，0 res lack，0 no buffer，0 dropped

Received 0 broadcasts，0 runts，0 giants

0 input errors，0 CRC，0 frame，0 overrun，0 abort

0 packets output，0 bytes，0 underruns，0 dropped

0 output errors，0 collisions，2 interface resets

0 carrier transitions

No cable

DCD=down DSR=down DTR=down RTS=down CTS=down

2.配置PPP协议CHAP认证

Ra（config）#username rb password 0 star

！以对方的主机名作为用户名，密码和对方路由器一致。

Ra（config）#interface serial 1/2

Ra（config-if）#encapsulation ppp

！接口下封装数据链路层协议PPP。

Ra（config-if）#ppp authentication chap

！PPP启用CHAP认证方式。

Rb（config）#username ra password 0 star

！以对方的主机名作为用户名，密码和对方路由器一致。

Rb（config）#interface serial 1/2

Rb（config-if）#encapsulation ppp

Ra#debug ppp authentication

！观察PAP验证过程。

Ra#show running-config

Building configuration...

Current configuration：525 bytes

version 8.51（building 50）(www.chuimin.cn)

hostname ra

username rb password 0 star

no service password-encryption

interface serial 1/2

encapsulation PPP

ppp authentication chap

ip address 1.1.1.1 255.255.255.0

clock rate 64000

interface serial 1/3

clock rate 64000

interface FastEthernet1/0

duplex auto

speed auto

interface FastEthernet1/1

duplex auto

speed auto

interface Null 0

line con 0

line aux 0

line vty 0 4

login

end

Rb#show running-config

Building configuration...

Current configuration：587 bytes

version 8.51（building 50）

hostname rb

username ra password 0 star

no service password-encryption

nterface serial 1/2

encapsulation PPP

ip address 1.1.1.2 255.255.255.0

clock rate 64000

interface serial 1/3

clock rate 64000

interface serial 2/0

clock rate 64000

interface serial 2/1

clock rate 64000

interface FastEthernet1/0

duplex auto

speed auto

interface FastEthernet1/1

duplex auto

speed auto

interface Null 0

line con 0

line aux 0

line vty 0 4

login

end

注意：

（1）在DCE（RB）端要配置时钟。

（2）Debug ppp authentication在路由器物理层up，链路尚未建立的情况下打开才有信息输出。本实验的实质是链路层协商建立的安全性，该信息出现在链路协商的过程中。

知识拓展

神州数码路由器对PPP协议的封装和验证

神州数码设备与锐捷设备对PPP协议的封装和验证的配置命令大同小异，下面通过如图3-18所示案例说明其配置方法。

图3-18　PPP协议的封装和验证

进行PAP验证，各设备IP配置如表3-3所示。

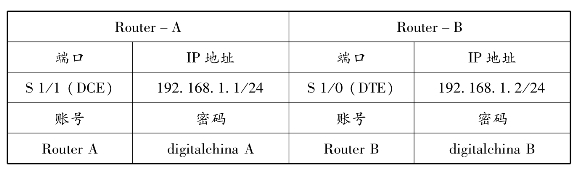

表3-3　设备IP配置

配置步骤

1.Router-A的配置

Router＞enable

！进入特权模式

Router#config

！进入全局配置模式

Router_config#hostname Router-A

！修改机器名

Router-A_config#username RouterB password digitallchinaB

！设置账号密码

Router-A_config#interface s1/1

！进入接口模式

Router-A_config_s1/0#ip address 192.168.1.1 255.255.255.0！

配置IP地址

Router-A_config_s1/1#encapsulation PPP

！封装PPP协议

Router-A_config_s1/0#ppp authentication pap

！设置验证方式

Router-A_config_s1/0#ppp pap sent-username RouterA digitalchinaA

！设置发送给对方验证的账号密码

Router-A_config_s1/0#physical-layer speed 64000

！配置DCE时钟频率

Router-A_config_s1/0#no shutdown

2.Router-B的配置

Router＞enable

！进入特权模式

Router#config

！进入全局配置模式

Router_config#hostname Router-B

！修改机器名

Router-B_config#username RouterA password digitalchinaA

！设置账号密码

Router-B_config#interface s1/0

！进入接口模式

Router-B_config_s1/0#ip address 192.168.1.2 255.255.255.0

！配置IP地址

Router-B_config_s1/1#encapsulation PPP

！封装PPP协议

Router-A_config_s1/0#ppp authentication pap

！设置验证方式

Router-A_config_s1/0#ppp pap sent-username RouterB digitalchinaB

！设置发送给对方验证的账号密码

Router-B_config_s1/0#no shutdown

注意：

账号密码一定要交叉对应，发送的账号密码要和对方账号数据库中的账号密码对应。

进行CHAP验证，各设备配置如表3-4所示。

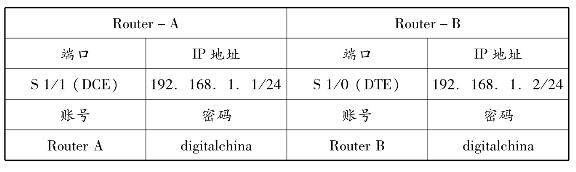

表3-4　设备配置

实验步骤

1.Router-A的配置

Router＞enable

！进入特权模式

Router#config

！进入全局配置模式

Router_config#hostname Router-A

！修改机器名

Router-A_config#username RouterB password digitallchina

！设置账号密码

Router-A_config#interface s1/1

！进入接口模式

Router-A_config_s1/0#ip address 192.168.1.1 255.255.255.0

！配置IP地址

Router-A_config_s1/1#encapsulation PPP

！封装PPP协议

Router-A_config_s1/0#ppp authentication chap

！设置验证方式

Router-A_config_s1/0#ppp chap hostname RouterA

！设置发送给对方验证的账号

Router-A_config_s1/0#physical-layer speed 64000

！配置DCE时钟频率

Router-A_config_s1/0#no shutdown

2.Router-B的配置

Router＞enable

！进入特权模式

Router#config

！进入全局配置模式

Router_config#hostname Router-B

！修改机器名

Router-B_config#username RouterA password digitalchina

！设置账号密码

Router-B_config#interface s1/0

！进入接口模式

Router-B_config_s1/0#ip address 192.168.1.2 255.255.255.0

！配置IP地址

Router-B_config_s1/1#encapsulation PPP

！封装PPP协议

Router-A_config_s1/0#ppp authentication chap

！设置验证方式

Router-A_config_s1/0#ppp chap hostname RouterB

！设置发送给对方验证的账号

注意：双方密码一定要一致，发送的账号要和对方账号数据库中的账号对应。
