NAT（Network Address Translation）就是将网络地址从一个地址空间转换到另外一个地址空间的行为。简单地说，NAT就是在内部专用网络中使用内部地址（不可路由），而当内部节点与外界网络发生联系时，就在边缘路由器或者防火墙处，将内部地址替换成全局地址——合法地址（可路由），从而在外部公共网上正常使用，如图3-1所示。

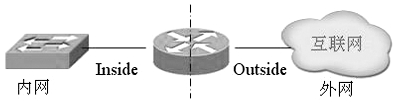

图3-1 NAT隔离内外网络
NAT的主要作用是节约地址空间。在任一时刻，如果内部网络中只有少数节点与外界建立连接，那么就只有少数的内部地址需要被转换成全局地址，可以减少对合法地址的需求，同时，还可以使多个内部节点共享一个外部地址。当然NAT也是可以使用不同的端口（Port）进行区分的，这样就能更有效地节约合法地址，从而解决IPV4地址匮乏问题。(www.chuimin.cn)
除了节约地址，NAT还能简化配置，增加网络规划的灵活性。使用NAT，可以在规划地址时有更大的灵活性，从而简化内部网的设计。另外，当两个有地址重叠的私有内部网要连接在一起时，可以使用NAT来防止地址冲突，从而避免逐个改变节点的地址这个繁杂的工作。
由内部网络到外部网络的NAT转换，常常用在共享一个IP地址发出流向外部网络的数据流，而不接受外部网络向内部网络发出的连接请求的地方，比如多节点用户、远程的工作点、小型商业用户等。具体地说，就是通过ISDN、DSL（Digital Subscriber Line）、线缆调制解调器（Cable Modem）连接的小型局域网；双向的静态NAT/NAPT常被安装有防火墙的大型企业使用。另外，当ISP的地址发生变化，如果企业不想改变自己的地址规划，也会用到NAT技术。
总之，NAT的作用主要有四个方面：解决IPV4地址空间不足的问题；私有IP地址网络与公网互联；非注册IP地址网络与公网互联；网络改造中，避免更改地址带来的风险。
