实训目的

用动态路由完成实训8的要求。先配置RIPv2，后配置OSPF，OSPF使用单区域，区域号为0。

实训设备

锐捷RG-R1762 2台，锐捷RG-S3760 1台，主机2台，双绞线若干，控制线1条。

实训步骤

1.按实验拓扑图2-13正确连接网线。

2.按照实训7的步骤2配置路由器的端口。

3.配置RIPv2动态路由协议。

R1#config

R1（config）#router rip

！开启RIP协议

R1（config-router）#network 172.16.1.0

！申明本设备的直连网段

R1（config-router）#network 172.16.2.0

R1（config-router）#version 2

！配置RIP协议的版本为2

R1（config-router）#no auto-summary

！关闭路由信息的自动汇总功能

R2（config）#router rip

R2（config-router）#network 172.16.1.0

R2（config-router）#network 172.16.2.0

R2（config-router）#version 2

R2（config-router）#no auto-summary

4.配置OSPF动态路由协议

R1#config

R1（config）#router OSPF

！开启OSPF协议

R1（config-router）#network 172.16.1.0 0.0.0.255 area 0

R1（config-router）#network 172.16.2.0 0.0.0.255 area 0

R2（config）#router rip

R2（config-router）#network 172.16.1.0 0.0.0.255 area 0

R2（config-router）#network 172.16.2.0 0.0.0.255 area 0

5.查看路由表，看RIPv2生成的路由是否完全被OSPF生成的路由所替代。(www.chuimin.cn)

提示：由于OSPF的管理距离小于RIPv2，因此OSPF的路由可以覆盖RIPv2路由。

知识拓展

路由模拟仿真软件介绍

为了解决网络设备不足问题，使用模拟软件仿真技术，是一个不错的选择。就模拟仿真软件而言，当前主要的国外产品有router_eSIM_v1.exe、RouteSim.exe和bosn.exe。这几个软件在教学中有使用不方便、不够直观、运行速度慢等缺点。国内的一点通路由模拟仿真软件是一个不错的网络互联模拟软件，在功能上实现了建立网络图，初始化、升级交换机和路由器、备份，划分VLAN，配置静态路由、默认路由、动态路由，可以练习写访问控制列表。支持子接口subif和接口的secondary ip，教师可以通过“发送作业”按钮，向学生机发送作业要求，学生做完作业后可以通过“提交作业”将作业回送到老师机。

系统有五大帮助功能，还具有读入、保存、自动判分及成绩汇总等功能。

pagenumber_ebook=58,pagenumber_book=53

图2-18　路由模拟软件的主窗体

路由模拟软件的主操作窗体如图2-18所示，在设计网络拓扑结构时，学生要根据需要放置网络设备，可以加入的设备包括6个路由器、6个交换机、8个计算机。计算机模拟了Linux 7.3的环境，具有设置和查看IP地址和网关的功能，可以执行ping、telnet、init 0等操作。路由器采用Cisco 26系列的命令集，交换机采用Cisco 29系列的命令集。

要加入一个设备时是很方便的。通过对设备的移动、删除和画线等，很容易建立一个用户所期望的网络结构图，如图2-19所示。

pagenumber_ebook=59,pagenumber_book=54

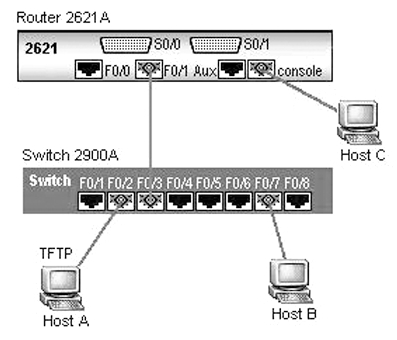

图2-19　构建基本网络结构图

软件设计特点是工作界面友好，网络结构设计方便、直观、逼真；在设备配置方面增加了设置的自由度，更接近实际情况，选择“路由器或交换机”，按要求接线，双击指定的设备进入Terminal状态。为了帮助用户学习，软件设计了较好的帮助功能，系统提供了网络基础知识概念学习指导、参考的实验、常用命令的使用、显示当前配置信息等。

设备配置包括计算机、交换机、路由器的IP地址，交换机的VLAN、网关，路由器的路由及访问控制等。

1.路由器的配置

pagenumber_ebook=59,pagenumber_book=54

图2-20　路由器配置界面

双击路由器进入终端方式。图2-20是路由器操作的截图，在用户模式“route＞”方式下，键入“en”回车，询问口令，如果是第一次使用，口令为空，可以用“password”命令设置口令。在提示符下支持“？”帮助，在命令操作中支持［TAB］命令补全功能。从图中还可以看出如何设置接口的IP地址。其中“intf 0/0”是进入快速以太网接口模式，其后是设置IP地址的命令。

2.交换机的配置方式

双击交换机进入终端模式。图2-21是几个示范的命令，在进入配置状态时，通过“？”帮助，显示当前状态下可以使用的命令，如何进入接口状态，以及在接口状态下可以使用的命令，最后一行是将当前接口f 0/1加入到VLAN 2。交换机有很多基本命令跟路由器是一样的，如通过“hostname”设置主机名，通过“secret”设置口令，进入配置方式和接口方式的命令是一样的。当然也有很多不同的地方。例如配置IP地址，路由器是一个接口有一个IP地址，而交换机是一个VLAN有一个IP地址。

pagenumber_ebook=60,pagenumber_book=55

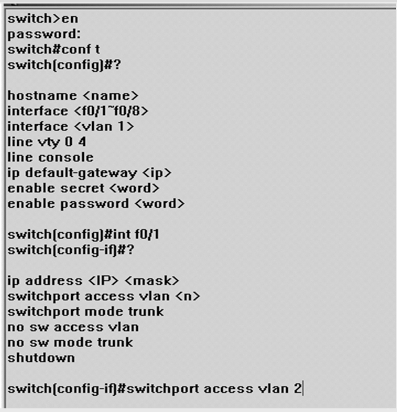

图2-21　交换机配置界面

3.计算机设置

pagenumber_ebook=60,pagenumber_book=55

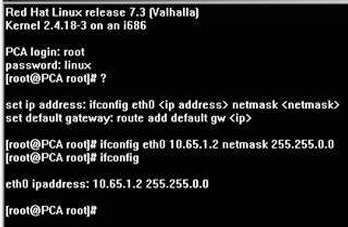

图2-22　计算机操作界面

计算机模拟了Linux 7.3的环境，支持基本的网络设置命令，主要是设置IP地址和网关地址。具体的命令可以通过帮助得到。双击小电脑进入一个模拟的Linux环境。进入系统要求输入用户名和密码，在软件中指定的用户名是“root”，密码是“linux”，键入“？”可以得到这一帮助。从图2-22可以看到如何设置IP地址、如何显示IP地址，对于网关设置的操作可以从系统提供的帮助得到。对于IP地址的设置，没有固定的要求，这是本软件的一个特点。如果网络结构符合网络规则，而且用户对计算机、交换机、路由器的设置是合理的，网络就应该接通，可以通过“ping”命令进行验证。

4.网络测试

设备配置的正确性，可以通过“ping”命令测试，在路由器、交换机和计算机都可以使用“ping”命令，这是测试网络是否可以接通最基本的方式。

pagenumber_ebook=61,pagenumber_book=56

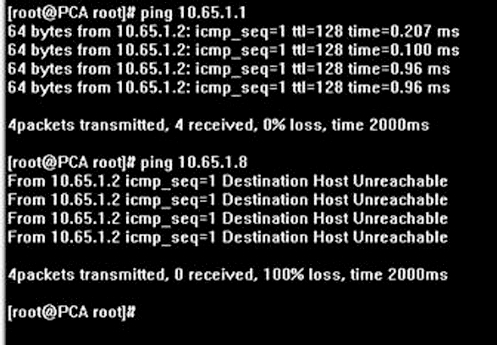

图2-23　在计算机上测试网络联通操作

图2-23显示了两个“ping”命令操作：第一个命令，表示从10.65.1.2到10.65.1.1是通的。发出4个数据包，接收了4个，没有丢失的。第二个命令表示从10.65.1.2到10.65.1.8是不通的。发出4个数据包，接收了0个，全部丢失。断开计算机与网络的连线，用“ping”命令观察情况。软件在检查IP地址的同时，要检查网络的连线，当断开连线时，网络是不会通的。对于路由器而言，空口令自动丢掉。从这一点可以看出软件的仿真性。模拟软件具有良好的文件操作功能，可以将建立的网络图和配置信息一起保存成一个文件，需要时可以重新装入。教师能够通过teach.exe程序，将作业发给学生，学生做完实验可以提交到教师机，教师可以对学生所做的实验给予评判。

5.系统支持的主要命令

通过系统支持的命令，用户可以了解软件的功能。为了便于学习，系统提供了“命令参考”和“实验参考”两个按钮，从两个角度提供帮助，前者是基于设备的，后者是基于应用的。
