网络设备配置：链路状态路由协议OSPF
【摘要】：链路状态路由协议的核心算法为最短路径优先算法，也称Dikjstra算法。链路状态路由协议在更新路由表时，只更新和交换变化的路由表项，因此占用网络资源少，收敛速度快。目前，常用的链路状态协议为开放式最短路径优先协议——OSPF。OSPF协议是典型的链路状态路由协议，采用最短路径优先算法来计算最佳路由。图2-17通过OSPF获得的路由表
（1）链路状态路由协议简介
链路状态路由协议（Link State Routing Protocol）使用链路状态通告（Link State Advertisement，LSA）获得网络中所有路由器的信息，如路由器的名称、到达目标的路由开销等，各路由器均拥有整个网络的拓扑结构信息。链路状态路由协议的核心算法为最短路径优先（SPF）算法，也称Dikjstra算法。链路状态路由协议在更新路由表时，只更新和交换变化的路由表项，因此占用网络资源少，收敛速度快。目前，常用的链路状态协议为开放式最短路径优先协议——OSPF。
（2）OSPF协议简介
开放式最短路径优先（Open Shortest Path First，OSPF）协议是20世纪80年代中期提出的，其目的也是为了改进RIP协议的不足，该协议适用于复杂的大型网络的互联需求。
OSPF协议是典型的链路状态路由协议，采用最短路径优先（Shortest Path First，SPF）算法来计算最佳路由。
OSPF将复杂网络划分为不同层次的区域（area），称为路由域，一个路由域往往被称为一个自治系统。路由器将LSA传送给同一区域的所有路由器，运行OSPF的路由器都会维护一个链路状态信息数据库，用于存储LSA中的信息来描述网络拓扑，在同一个OSPF区域（area）中的路由器，维护的链路状态信息数据库相同。OSPF就是使用该数据库中的链路状态信息计算最小路径树，进而形成路由表。
当数据包的源地址和目的地址位于同一区域时，OSPF路由器之间的路由选择被称为域内路由选择；当源地址和目的地址位于不同区域时，SPF路由器之间的路由选择被称为域间路由选择。
（3）OSPF的配置
OSPF的配置主要也是两步：第一步为启用OSPF协议，第二步为配置路由器的直连网络。例如：
Router（config）#router ospf
！启用OSPF协议，进入OSPF配置模式(www.chuimin.cn)
Router（config-router）#network 192.168.1.0 0.0.0.255 area 0
Router（config-router）#network 192.168.3.0 0.0.0.255 area 0
！配置路由器的直连网络
Router（config-router）#end
Router#
OSPF在配置直连网络时，除了网络地址以外还需要两个参数，第一个是通配符掩码，第二个是区域号。由于OSPF支持变长无类别域间路由和路由聚合，因此在配置OSPF的直连网络时需要用到通配符掩码。通配符掩码一般为子网掩码的反码，用于与源地址或目标地址一起来分辨匹配的地址范围，可以认为它告诉路由器地址的哪几位为需要检查的位。区域号就是OSPF区域的编号，如果网络只有一个OSPF区域，那么该区域被标记为area 0。

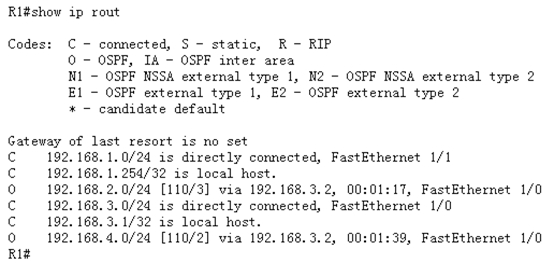

同RIP一样，整个网络的路由表收敛以后，可以通过“show ip route”命令查看路由表，如图2-17所示。通过OSPF协议获得的路由，路由类型为“O”。
图2-17 通过OSPF获得的路由表
