网络设备配置与实训:静态路由配置实践

【摘要】:实训目的理解路由器静态路由协议,实现两个局域网互相通信。图2-13静态路由配置2.在路由器R 1上配置接口的IP地址和串口上的时钟频率。验证R 2上的静态路由配置6.测试网络的互连互通性。通过子接口可以实现对不同VLAN的路由。

实训目的

理解路由器静态路由协议,实现两个局域网互相通信

实训步骤

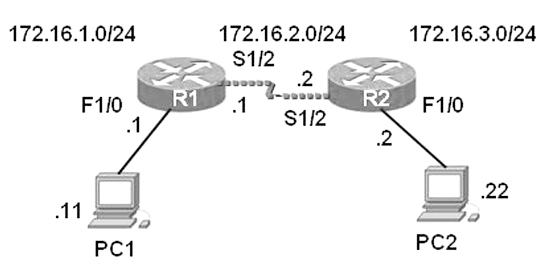

1.如图2-13所示,进行物理连接。

图2-13 静态路由配置

2.在路由器R 1上配置接口的IP地址和串口上的时钟频率。

R1(config)# interface fastethernet1/0

R1(config-if)# ip address 172.16.1.1 255.255.255.0

R1(config-if)# no shutdown

R1(config)# interface serial 1/2

R1(config-if)# ip address 172.16.2.1 255.255.255.0

R1(config-if)#clock rate 64000

!配置R 1的时钟频率(DCE)

R1(config)# no shutdown

R1#show ip interface brief

!验证路由器接口的配置

R1#show interface serial 1/2

3.在路由器R 1上配置静态路由。

R1(config)# ip route 172.16.3.0 255.255.255.0 172.16.2.2或:

R1(config)# ip route 172.16.3.0 255.255.255.0 serial 1/2

R1#show ip route

!验证R 1上的静态路由配置

4.在路由器R 2上配置接口的IP地址。

R2(config)# interface fastethernet1/0

R2(config-if)# ip address 172.16.3.2 255.255.255.0

R2(config-if)# no shutdown

R2(config)# interface serial 1/2

R2(config-if)# ip address 172.16.2.2 255.255.255.0

R2(config-if)# no shutdown

R2#show ip interface brief

!验证路由器接口的配置

R2# show interface serial 1/2

5.在路由器R 2上配置静态路由。

R2(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1或:

R2#show ip route

!验证R 2上的静态路由配置

6.测试网络的互连互通性。

C:\>ping 172.16.3.22

!从PC 1 ping PC 2

C:\>ping 172.16.1.11

!从PC 2 ping PC1

知识拓展

单臂路由

1.一个VLAN下的单臂路由

在一个VLAN下,可以通过设置计算机的辅助IP(secondary ip),实现在一个物理网络上两个具有不同网段IP计算机的通信,如图2-14所示。

图2-14 单臂路由

(1)设置计算机PC 1的IP地址为10.65.1.1,PC 2的IP地址为10.66.1.1(www.chuimin.cn)

PC 1与PC 2是不通的,因为它们在不同的网络段,一个是10.65.0.0/16网络,一个是10.66.0.0/16网络,即网络ID(NetId)不同,而不同网络的主机间访问必须通过路由实现。

(2)设置路由器接口f 0/0有两个IP地址

R1762(config)#int f1/0

R1762(config-if)#ip address 10.65.1.2 255.255.0.0

R1762(config-if)#ip address 10.66.1.2 255.255.0.0 secondary

R1762(config-if)#no shut

R1762(config-if)#exit

(3)测试可通性

在PC 1上用“ping”命令测试:

ping 10.65.1.1(通)

ping 10.65.1.2(通)

ping 10.66.1.1(不通)

ping 10.66.1.2(不通)

在PC 2上用“ping”命令测试:

ping 10.65.1.1(不通)

ping 10.65.1.2(不通)

ping 10.66.1.1(通)

ping 10.66.1.2(通)

为什么PC 1和PC 2还是不通呢?因为还没有设置计算机的网关。

设置PC 1的网关为10.65.1.2,PC 2的网关为10.66.1.2,会发现PC 1和PC 2能够互相ping通。

(4)去掉交换机与路由器的连接线,会发现PC 1和PC 2不能够互相ping通了。

由此可以看出,PC 1与PC 2之间发送的数据包是经过路由器的,从路由器f 1/0入,再从f 1/0出,所以称之为单臂路由。

这种情况PC 1和PC 2在链路层是同一个广播域,对网络带宽不利。如果划分VLAN,可以隔离广播域。通过子接口可以实现对不同VLAN的路由。

2.子接口单臂路由

本实验接上一个实验,计算机和交换机的IP地址和网关不变,但要求交换机工作在两个VLAN的情况下,一个是原有的默认VLAN 1,另一个是新设置的VLAN 2。当交换机设置成两个VLAN时,逻辑上已经成为两个网络,广播就被隔离了。两个VLAN的网络要通信,必须通过路由器。如果接入路由器的一个物理端口,则必须有两个子接口分别与两个VLAN对应,同时还要求与路由器相连的交换机的端口f 0/1要设置为Trunk,因为这个口要通过两个VLAN的数据包。对于辅助IP(secondary ip)的情况,实质上是一个接口,不能实现对两个VLAN的路由。

(1)设置交换机的VLAN 2和Trunk

s2126#conf

s2126(config)#vlan 2

s2126(config-vlan)#exit

s2126(config)#int f0/6

s2126(config-if)#switchport access vlan 2

s2126(config-if)#int f0/1

s2126(config-if)#switchportmode trunk

s2126(config-if)#end

s2126#sh vlan

检查设置情况,应该能正确地看到VLAN和Trunk等信息。计算机的IP地址分别为10.65.1.1、10.66.1.1,网关分别指向路由器的子接口10.65.1.2、10.66.1.2。

因为现在路由器还没有设置子接口,所以PC 1与PC 2不通。

(2)设置路由器f 0/0为两个子接口

R1762(config)#int f1/0

R1762(config-if)#no shut

R1762(config-if)#int f1/0.1

R1762(config-subif.1)#ip address 10.65.1.2 255.255.0.0

R1762(config-subif.1)#int f1/0.2

R1762(config-subif.2)#ip address 10.66.1.2 255.255.0.0

R1762(config-subif.2)#exit

(3)测试可通性

PC 1与PC 2能够互相ping通。

如果去掉交换机与路由的连线,PC 1和PC 2不能互相ping通,可见这也是一种单臂路由。
