静态路由配置实例-网络设备配置与实训
【摘要】：表2-2ip route命令参数说明通常使用该命令时只使用network、net-mask、ip-address三种参数，其他参数使用默认值，例如：router#ip route 192.168.2.0 255.255.255.0 192.168.3.2这时，该静态路由的管理距离为默认的“1”。图2-11静态路由表示例如果静态路由配置错误，重新配置之前必须将错误的路由删除，静态路由是不能被覆盖的。
配置静态路由不需要进入路由配置模式，在路由器的全局模式下配置就可以了，命令为：
router（config）#ip route［vrf vrf_name］network net-mask{ip-address｜interface［ip-address］}［distance］［tag tag］［permanent］［weight number］［disable｜enable］
表2-2显示了静态路由配置命令中所有的参数说明。
表2-2 ip route命令参数说明
通常使用该命令时只使用network、net-mask、ip-address（或者interface）三种参数，其他参数使用默认值，例如：
router（config）#ip route 192.168.2.0 255.255.255.0 192.168.3.2
这时，该静态路由的管理距离为默认的“1”。为了提高网络的自适应性，当网管员需要为本静态路由配置一条备份路由时，可以使用distance参数进行备份，方法为：(www.chuimin.cn)
router（config）#ip route 192.168.2.0 255.255.255.0 192.168.4.2 2
这样，当原来的静态路由失效后，备份路由就会自动被加入到路由表中。

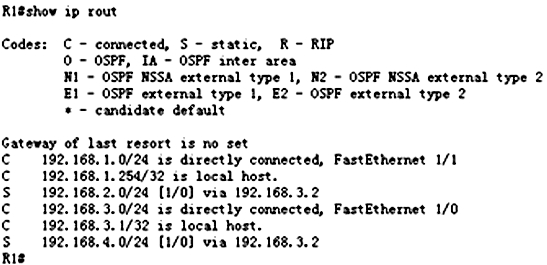

路由器的静态路由表如图2-11所示，其中类型为“S”的即为静态路由。
图2-11 静态路由表示例
如果静态路由配置错误，重新配置之前必须将错误的路由删除，静态路由是不能被覆盖的。删除的命令为在配置静态路由的命令前加“no”，例如：
router（config）#no ip route 192.168.2.0 255.255.255.0 192.168.3.2
