跨交换机VLAN的配置：网络设备配置与实训
【摘要】：实训目的熟悉跨交换机VLAN的划分方法，以及划分后对网络结构的影响。为了实现同VLAN成员之间的通信，在两台交换机的F 0/1端口之间建立Trunk链路。实训步骤1.按实验拓扑图1-17和表1-2正确连接网络并进行配置。交换机Office1的配置按照“实训2 单交换机的VLAN划分”将交换机Office 1的VLAN进行划分。结果表明，通过Trunk链路，不同交换机上的相同VLAN可以自由通信，而不同VLAN仍然被有效隔离。
实训目的
熟悉跨交换机VLAN的划分方法，以及划分后对网络结构的影响。
现在一个公司有20台PC，各属于不同部门，并且分别放置在不同的楼层。为了方便管理，网管员将它们划分到不同的VLAN中。为了实现同VLAN成员之间的通信，在两台交换机的F 0/1端口之间建立Trunk链路。端口连接状况和IP地址分配情况如表1-2所示。
表1-2 端口和IP地址分配一览表

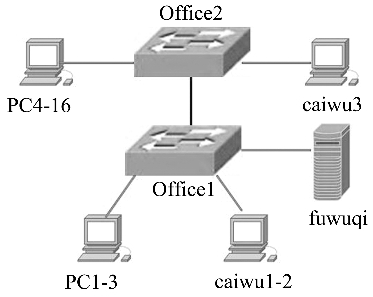

图1-17 实验拓扑
实训设备
锐捷RG-S2126G 2台，主机5台，直通双绞线6条。
实训步骤
1.按实验拓扑图1-17和表1-2正确连接网络并进行配置。
（1）交换机Office1的配置
按照“实训2 单交换机的VLAN划分”将交换机Office 1的VLAN进行划分。
switch#config
switch（config）#hostname office1
office1（config）#enable secret level 15 0 456789
office1（config）#vlan 2
office1（config-vlan）#name fuwuqi
office1（config-vlan）#vlan 3
office1（config-vlan）#name caiwu
office1（config-vlan）#vlan 4
office1（config-vlan）#name yuangong
office1（config-vlan）#exit
office1（config）#interface range f 0/1-3
！选中一个端口范围，选择1到3号端口
office1（config-if）#switchportmode access
office1（config-if）#switchport access vlan 4
office1（config-if）#interface range f 0/9-10
office1（config-if）#switchportmode access
office1（config-if）#switchport access vlan 3
office1（config-if）#int f 0/24
office1（config-if）#switchportmode access
office1（config-if）#switchport access vlan 2
office1（config-if）#int f 0/1
！选中端口f 0/1(www.chuimin.cn)
office1（config-if）#switchportmode trunk
！将端口配置为Trunk链路
office1（config-if）#switchport trunk allowed vlan all
！Trunk链路允许所有vlan的数据通过
office1（config-if）#end
office1#write
（2）交换机Office 2的配置
switch#config
switch（config）#hostname office2
office2（config）#enable secret level 15 0 456789
office2（config）#vlan 2
office2（config-vlan）#name fuwuqi
office2（config-vlan）#vlan 3
office2（config-vlan）#name caiwu
office2（config-vlan）#vlan 4
office2（config-vlan）#name yuangong
office2（config-vlan）#exit
office2（config）#
office2（config）#interface f 0/2
office2（config-if）#switchportmode access
office2（config-if）#switchport access vlan 3
office2（config-if）#interface range f 0/4-16
office2（config-if）#switchportmode access
office2（config-if）#switchport access vlan 4
office2（config-if）#int f 0/1
office2（config-if）#switchportmode trunk
office2（config-if）#switchport trunk allowed vlan all
office2（config-if）#end
office2#write
2.为所有PC按要求配置IP地址，在PC 1上进行测试。
（1）ping 192.168.2.3。
（2）ping 192.168.1.2。
（3）ping 192.168.0.2。
结果表明，通过Trunk链路，不同交换机上的相同VLAN可以自由通信，而不同VLAN仍然被有效隔离。
