网络设备配置与实训：单交换机VLAN划分
【摘要】：实训目的熟悉基于端口的单交换机VLAN的划分方法，以及划分后对网络结构的影响。知识拓展神州数码交换机VLAN的划分与锐捷产品相比，神州数码的交换机在根据交换机端口划分VLAN时，命令稍有不同。图1-14跨交换机的VLAN第一个解决办法是在两台交换机上为每一个VLAN分配一个端口，用双绞线连接在一起，作为VLAN的通信链路。默认情况下，交换机的Trunk链路允许所有VLAN使用。
实训目的
熟悉基于端口的单交换机VLAN的划分方法，以及划分后对网络结构的影响。
现在一个公司有6台PC，各属于不同部门。为了方便管理，网管员将它们划分到不同的VLAN中，端口连接状况和IP地址分配情况如表1-1所示。

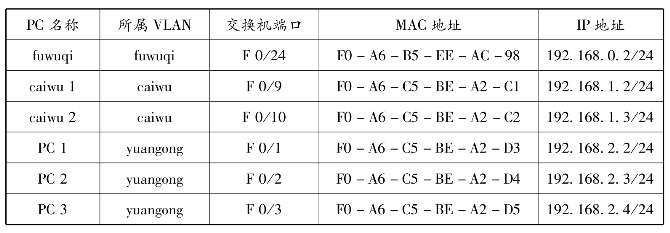

表1-1 端口和IP地址分配一览表
图1-13 实验拓扑
实训设备
锐捷RG-S2126G 1台，主机6台，直通双绞线6条。
实训步骤
1.按实验拓扑图1-13和表1-1正确连接网线并进行配置。
交换机Office的配置：
switch#config
switch（config）#hostname office
office（config）#enable secret level 15 0 456789
office（config）#vlan 2
office（config-vlan）#name fuwuqi
！创建VLAN 2，并命名
office（config-vlan）#vlan 3
office（config-vlan）#name caiwu
office（config-vlan）#vlan 4
office（config-vlan）#name yuangong
office（config-vlan）#exit
office（config）#interface range f 0/1-3
！选中一个端口范围，选择1到3号端口
office（config-if）#switchportmode access
！将端口配置为access模式
office（config-if）#switchport access vlan 4
！将端口划分给VLAN 4
office（config-if）#interface range f 0/9-10
office（config-if）#switchportmode access
office（config-if）#switchport access vlan 3
office（config-if）#int f 0/24
office（config-if）#switchportmode access
office（config-if）#switchport access vlan 2
office（config-if）#end(www.chuimin.cn)
office#write
2.为所有PC按要求配置IP地址，在PC 1上进行测试。
（1）ping 192.168.2.3。
（2）ping 192.168.1.2，然后将caiwu 1的地址改为192.168.2.10，再次进行测试。
（3）ping 192.168.0.2。
结果表明，在PC 1上只能ping通192.168.2.3，说明VLAN有效隔离了不同子网，不同VLAN间的主机是不能通信的。
知识拓展
神州数码交换机VLAN的划分
与锐捷产品相比，神州数码的交换机在根据交换机端口划分VLAN时，命令稍有不同。
以本实验为例，在将1～3号端口划分至VLAN 4时，应该使用以下步骤：
switch#config
switch（config）#hostname office
office（config）#vlan 4
！先选中vlan 4
office（config-if-vlan4）#switchport interface Ethernet0/0/1-3
！将1～3号端口划分到vlan 4
office（config-if-vlan4）#exit
office（config）#exit
office#write
4.VLAN的Trunk连接

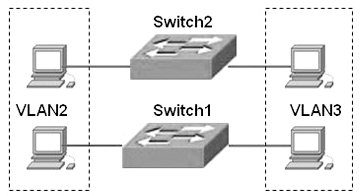

一台交换机上相同VLAN中的主机可以通过交换机的背板自由通信，那么如果一个VLAN中的成员跨越两个交换机呢？如图1-14所示。
图1-14 跨交换机的VLAN

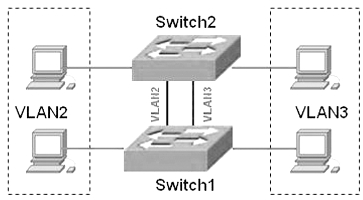

第一个解决办法是在两台交换机上为每一个VLAN分配一个端口，用双绞线连接在一起，作为VLAN的通信链路。如图1-15所示。
图1-15 通过专用链路实现VLAN的通信
这种方法虽然解决了跨交换机VLAN内主机的通信，但是每增加一个VLAN就要在交换机上为其额外分配一个端口，会造成交换机端口的极大浪费，而且扩展性很差。
为了解决这个问题，网络设备上定义了Trunk链路。这种链路可以将所有VLAN的通信汇聚到一条链路上。如图1-16所示。这样，交换机上所有的VLAN只需要一条Trunk链路就可以了。
图1-16 通过Trunk链路实现的VLAN通信
为交换机建立Trunk链路的方法是将链路两端的端口设置为Trunk模式。默认情况下，交换机的Trunk链路允许所有VLAN使用。
switch1（config）#int f 0/1
switch1（config-if）#switchportmode trunk
switch2（config）#int f 0/1
switch2（config-if）#switchportmode trunk
