8.1英寸LED点阵显示器
【摘要】：LED点阵显示块的外形如图8-3所示。图8-3 8×8单色LED点阵显示块的外形一个数码管是8个LED组成，同理，一个8×8的点阵就是由64个LED小灯组成。图8-4 8×8单色LED点阵显示器内部结构LED点阵显示器可以实现数字、符号、中英文字及简单图形的显示。
8.1.1 LED点阵显示器的结构
在公共场所经常会看到很多大型的LED点阵显示屏，其中有彩色的，也有红色或绿色的。LED点阵显示屏是由多个LED点阵显示模块组合而成，按照显示屏的种类不同，点阵显示块的种类也不同，彩色屏的点阵显示块是三色的，每一个发光单元由红、绿、蓝三色构成，而红色或绿色屏的点阵显示块是单色或双色的。LED点阵显示块的外形如图8-3所示。
图8-3 8×8单色LED点阵显示块的外形
一个数码管是8个LED组成，同理，一个8×8的点阵就是由64个LED小灯组成。图8-3就是一个点阵LED的最小单元，即一个8×8的点阵LED，图8-4是其内部结构。

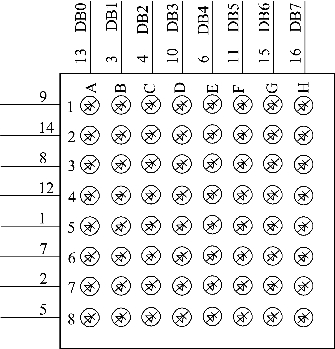

图8-4 8×8单色LED点阵显示器内部结构
LED点阵显示器可以实现数字、符号、中英文字及简单图形的显示。如5×7点阵显示器常用于显示英文字母，5×8点阵显示器常用于显示中英文，8×8点阵可用于显示简单中文文字和简单图形，此外，还可用多块点阵显示器组合成大屏幕显示器以显示更复杂的图形和图像。
8.1.2 LED点阵显示器的显示方式(www.chuimin.cn)
LED点阵显示器有两种显示方式：静态显示和动态显示。
静态显示原理简单、控制方便，但硬件接线复杂，占用I/O口线较多。
在实际应用中一般采用动态显示方式，动态方式采用扫描的方式工作，从上到下逐行（列）选通（点亮），同时向各列（行）送出表示显示信息的数据代码，循环往复，利用人眼的视觉暂留特性，将连续的几帧画面高速循环显示，只要帧速率高于24帧/s，人眼看到的效果就是一个完整的、连续的画面。
从图8-4中可以看出，其实点阵LED点亮原理还是很简单的。在图中大方框外侧的就是点阵LED的引脚号，左侧的8个引脚是接的内部LED的阳极，上侧的8个引脚接的是内部LED的阴极。如果我们把9脚置成高电平，13脚置成低电平，左上角的LED小灯就会亮了。在Proteus中可以通过“Debugging Tools”的逻辑仿真功能仿真引脚的输入与输出，图8-5所示为仿真8×8 LED点阵左上角点亮的仿真图。图8-3所示的实物图的引脚排列和Proteus软件仿真的引脚排列是一样的，大家可以参考相关资料进行学习。

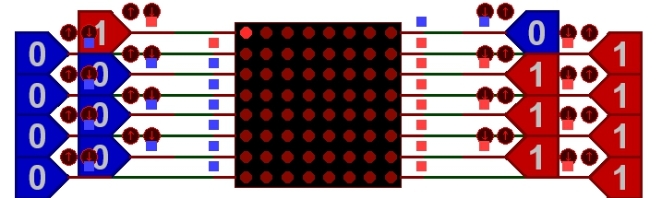

图8-5 Proteus仿真点亮8×8左上角LED灯
任务8.1已接近采用行扫描法来完成显示数字0～9。由于单色LED点阵块的内部是由64个LED组成，假设一个LED发光需要3 mA的电流，要使全部的LED发光，就要消耗180 mA的电流，单片机是没有办法承受这么大的电流的，所以必须使用扩展的驱动电路来驱动它。
