单片机基于C语言应用实例-定时/计数器

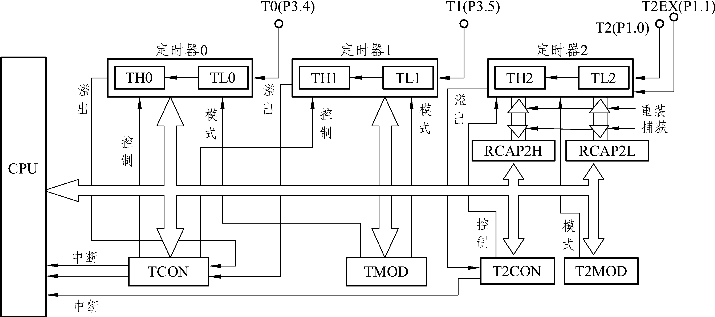

定时/计数器从电路上来讲是一个脉冲计数器，当计数脉冲来自单片机内部机器周期时，我们习惯上称其为定时器，而当计数脉冲来自单片机外部的输入信号时，则称其为计数器。8051系列单片机在片内集成了两个可编程的定时/计数器，分别称其为定时/计数器0（T0）和定时/计数器1（T1），二者都具有定时和计数的功能，其逻辑结构图如图7-6所示。

图7-6 定时器/计数器的逻辑结构

7.2.1 定时/计数器的结构

定时/计数器0和定时/计数器1都具有以下两种工作模式：

（1）计数器模式：在计数器工作模式时，两个定时/计数器可以分别对外部输入脉冲进行计数，其中T0使用P3.4引脚，T1使用P3.5引脚作为计数脉冲的输入端，一旦在输入端出现有效的下降沿，计数器的计数值会加1。

（2）定时器模式：在定时器工作模式时，两个定时/计数器可以分别对来自单片机内部的机器周期进行计数，每经过1个机器周期的时间，计数器的值都会加1，依据计数器所计脉冲的数量和机器周期的长度，就可以计算出时间。

8051系列单片机的定时/计数器0内部使用两个8位的寄存器来保存计数值，高8位的寄存器称为TH0，低8位的寄存器称为TL0，其结构如图7-7所示。

图7-7 定时/计数器0的结构

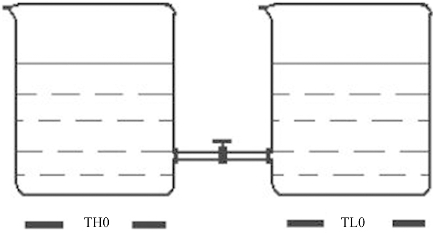

两个8位寄存器都是用来保存计数值的，其使用方法非常灵活。按照工作方式的不同，两个寄存器既可以组合在一起组成一个16位的寄存器，也可以分成两个8位的寄存器单独使用，定时/计数器0的工作方式由寄存器TMOD控制。可以将TH0和TL0形象地看成两个水杯，如图7-8所示。当其工作在16位模式时，可以共同用于盛水，而当其工作在8位模式时，可以分别盛水。当盛水量超过其最大容量时，水会溢出。

图7-8 定时/计数器0的结构示意

定时/计数器1的结构和定时/计数器0非常类似，也是由两个8位的寄存器构成，用来保存计数值，这两个寄存器分别称为TH1和TL1，具体结构如图7-9所示。

图7-9 定时/计数器1的结构

7.2.2 定时/计数器的工作原理

以定时/计数器0为例来说明定时/计数器是如何工作的。软件将定时/计数器0设置成16位定时器，定时/计数器0中的两个计数器TH0和TL0组合在一起用于保存计数值，其初值为0，如图7-10所示。

图7-10 定时/计数器的计数值为0

定时/计数器启动后，每隔一个机器周期，计数器的值都会加1，即当单片机使用的晶振频率为12 MHz时，每隔1 µs计数器的值就会加1，经过65 535 µs后，计数器的值会被加满，如图7-11所示。这时计数器只是加满的状态，并没有溢出，也不会引发中断。

图7-11 定时/计数器的计数值已满

再经过一个机器周期的时间后，计数器又加1并产生溢出，计数器又回到原来的初始状态，如图7-12所示。计数器产生计数溢出后，单片机会硬件置位TF0，并向CPU申请中断，如果该中断得到允许，单片机则开始执行中断服务程序。

图7-12 溢出后定时/计数器的值为空

从上面的例子我们可以看出，从开始计时到计数溢出，总计用了65 535＋1 µs，即65 536 µs的时间。有了这个例子作为理论基础，我们就不难设计出产生50 ms计数溢出的定时器应用（晶振为12 MHz），具体做法如下：

用定时器计数的最大时间值减去需要设定的时间值，得到的数字即为定时器的初值，在计数器开始计数之前，把初值预先写入到定时器中，让定时器在这个初值的基础上开始计时，这样计数器从开始计数到计数溢出时正好是50 ms。

初值＝计数器的最大计数值（65 536 µs）－目标时间（50 000 µs）＝15 536 µs

初值计算好后，一个棘手的问题出现了：初值如何在两个8位的计数器寄存器之间进行分配呢？方法也很简单，就是将初值对256求模后，装入高8位的TH0中，而将初值对256求余后，装入低8位的TL0中，具体计算方法如下：

TH0＝15536/256

TL0＝15536%256

7.2.3 定时/计数器的控制寄存器

1.定时器控制寄存器TCON（Timer Control Register）

前面已介绍，此处略。

2.定时/计数器工作方式控制寄存器TMOD（Timer Mode Control Register）

TMOD寄存器用于选择定时/计数器的工作方式，其中高四位控制定时/计数器1，低四位控制定时/计数器0，不可以位寻址。

（1）bit7（GATE）：定时/计数器1的门控位，即定时/计数器1开启方式选择位，用于设置定时/计数器1的启动方式。

① 0：仅当TCON寄存器的TR1＝1时启动定时/计数器1。

② 1：由TCON寄存器的TR1＝1和INT1引脚的高电平共同来启动定时/计数器1。

（2）bit6（C/T位）：定时/计数器1模式选择位。

① 0：设定为定时器模式。定时/计数器1对来自单片机片内的机器周期进行计数，每个机器周期计数器的值都会加1。

② 1：设定为计数器模式。定时/计数器1对来自单片机引脚T1（P3.5）的脉冲信号进行计数。

（3）bit5、bit4（M1：M0）位：定时/计数器1工作方式选择位，具体设置见表7-2。

（4）bit3（GATE）：定时/计数器0的门控位，即定时/计数器0开启方式选择位，用于设置定时/计数器0的启动方式。

① 0：仅当TCON寄存器的TR0＝1时启动定时/计数器0。

② 1：由TCON寄存器的TR0＝1和INT0引脚的高电平共同来启动定时/计数器0。

（5）bit2（C/T位）：定时/计数器0模式选择位。

① 0：设定为定时器模式。定时/计数器0对来自单片机片内的机器周期进行计数，每个机器周期计数器的值都会加1。

② 1：设定为计数器模式。定时/计数器1对来自单片机引脚T0（P3.4）的脉冲信号进行计数。

（6）bit1、bit0（M1：M0位）：定时/计数器0工作方式选择位，具体设置见表7-2。

表7-2 定时/计数器的工作方式

7.2.4 定时/计数器的配置

按照TMOD寄存器上M1、M0位的设置不同，定时/计数器可以工作在四种工作方式下：

1.方式0：13位定时/计数器

当M1：M0位的值为00时，定时/计数器被设定为工作方式0。在方式0下，定时/计数器0被设定成为一个13位的计数器，由TL0的低5位和TH0的全部8位构成，其所能装入的最大数值为213 = 8192。定时/计数器0在方式0下的配置方法如图7-13所示。

图7-13 定时/计数器0的工作方式0

同样，定时/计数器1在方式0时也被设定成为一个13位的计数器，由TL1的低5位和TH1的全部8位构成，具体的配置方法如图7-14所示。(https://www.chuimin.cn)

图7-14 定时/计数器1的工作方式0

2.方式1：16位定时/计数器

当M1：M0的值为01时，定时/计数器被设置为工作方式1。定时/计数器0在被设定为方式1时，成为一个16位的计数器，由TL0的8位和TH0的8位构成，其能装入的最大数值为216＝65536。定时/计数器0在方式1下的配置方法如图7-15所示。

图7-15 定时/计数器0的工作方式1

定时/计数器1在被设定为方式1时，也成为一个16位的计数器，如图7-16所示。

图7-16 定时/计数器1的工作方式1

3.方式2：8位初值自动重装定时/计数器

当定时/计数器工作在方式0和方式1时，计数溢出后计数器的值清零，如需再次定时或计数，需要用软件的方法给定时器装入初值，这样不仅会影响定时的精度，也会给程序设计带来不便，而方式2的初值自动重装定时/计数器可以很好地解决这个问题。

当M1：M0位的值为10时，定时/计数器被设置为工作方式2。定时/计数器0在被设定为方式2时，TL0用作计数，而TH0用作常数缓冲器，用来保存计数器的初值。当TL0产生计数溢出后，硬件会自动将TH0中的初值调出并且装入TL0中，为下一次计数做好准备。定时/计数器0在工作方式2下的结构如图7-17所示。

图7-17 定时/计数器0的工作方式2

工作方式2可以省去用户使用软件反复重装初值的麻烦，只要在初始化定时器时一次性把初值分别装入TL0和TH0中即可，既简化了操作，又能提高计数的精度。在工作方式2下，由于TH0用于保存初值，计数的只有8位的TL0，所以计数的最大值仅为255。

工作方式2非常适合用于那些需要重复计数的应用中，例如：可以通过此方式产生固定频率的脉冲信号，甚至是当作串行数据通信的波特率发送器使用。定时/计数器1在设定为方式2时，原理与定时/计数器0相同，如图7-18所示。

图7-18 定时/计数器1的工作方式2

4.方式3：两个8位定时器

当M1：M0的值为9时，定时/计数器0被设置为工作方式3。定时/计数器1不能工作在方式3下，如果把定时/计数器1设置为工作方式3，它会停止运行。在工作方式3下，定时/计数器0被拆分成两个独立的8位计数器TL0和TH0。

其中TL0既可以作为计数器使用，也可以作为定时器使用，原定时/计数器0的各控制位和引脚全部归TL0使用，其功能和操作方法与方式0或方式1类似。而TH0就没有那么多“资源”可利用了，只能作为简单的定时器使用，而且由于定时/计数器0的控制位已被TL0占用，因此只能借用定时/计数器1的控制位TR1和TF1，也就是TH0计数溢出时会置位TF1，TR1则用于控制TH0的启动和停止。定时/计数器0在工作方式3下的结构如图7-19所示。

图7-19 定时/计数器0的工作方式3

工作方式3下，TL0既能作为定时器也能作为计数器使用，而TH0由于没有了输入引脚只能作定时器使用，在该方式下定时/计数器0可以构成两个定时器或者一个定时器和一个计数器。当使用8051单片机的串行口通信时，定时/计数器1被用作波特率发生器的时基，这时能完成定时/计数任务的只剩下定时/计数器0。如果此时恰好需要两个定时器，就可以把定时/计数器0设定为方式3，将其拆分成TH0和TL0两个定时器。

编程向导：定时/计数器的初始化。

定时/计数器的初始化设置可分为以下5个步骤：

（1）编程TMOD寄存器，设置定时/计数器的工作方式。

（2）计算定时/计数器的初值，并将其写入TH0和TL0或TH1和TL1中。

（3）如果使用中断，还需设置IE寄存器，开启总中断EA和相应的定时器中断ET0或ET1。

（4）如果使用中断优先级，还需设置中断优先级寄存器IP。

（5）置位TCON寄存器的控制位TR0或TR1位，启动定时器。

7.2.5 定时/计数器的编程应用

定时/计数器是单片机的学习重点，必须要很好地理解和掌握。下面通过两个实训来进一步加深对定时/计数器的理解。

基于定时器的编程应用可以使用中断法或查询法两种，其中中断法可以减轻CPU的查询负担。

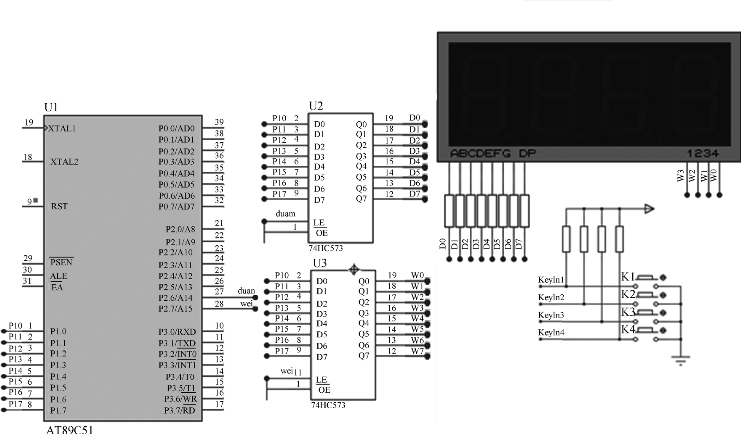

【实训7.2】编写基于中断法的秒计时器。程序要实现的目的是用四位数码管显示时间，高两位显示秒，低两位分别显示十分之一秒和百分之一秒。电路图如图7-20所示。

图7-20 中断法秒计时器电路图

分析：该实训和任务6.1的编程有相似之处，任务6.1中使用不精确延时方式下通过按键控制来让数码管显示数字，本实训要实现精确计时，并且在按键控制下实现不同功能。任务6.1的显示函数是有参函数，主要是通过全局变量“keynum”来传递需要显示的值，但本程序的四个显示数字是不同进制的，个位和十位是十进制，而百位和千位是六十进制，如果采用任务6.1的数据处理方法显然是不行的，对百位数显示的数字是0～9，但要带小数点，所以在程序中显示段码要和0x80进行或运算，即P1＝seg[baiwei]|0x80，满10进1到千位，千位能显示的数字是0～5，所以要对“keynum”的范围进行限制，程序中要求“keynum>＝6000”就行重新计数。在定时中断程序中，根据题意设定一次中断定时10 ms，即10000 µs，在晶振频率为12 MHz时，一个机器周期是1 µs，定时10000 µs的定时器初值就是65536－10000，TH0＝（65536－10000）/256，TL0＝（65536－10000）%256，工作在16位定时板式下。

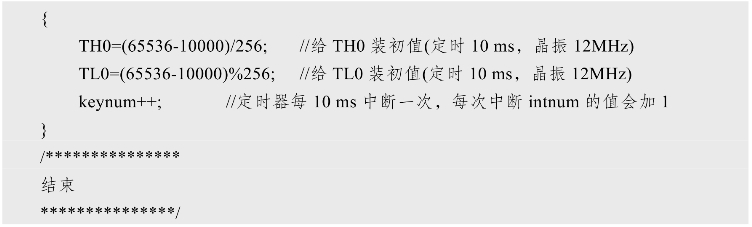

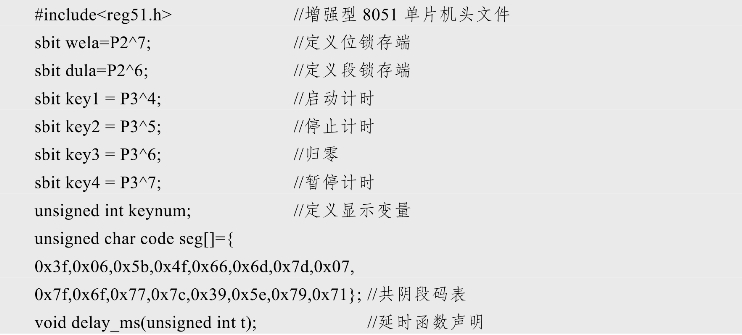

秒计时器代码清单：

以上代码经正确编译后下载到系统板中，程序运行后数码管显示时间值为“00.00”，按K1键计时器启动，按K2键计时器停止，按K3键清零，按K4键计时器会暂停。具体的运行状态如图7-21所示。

图7-21 秒计时器（显示和按键部分）

在以上的程序中，是通过定时器的中断产生时基信号驱动数码管显示时间的。在某些应用中，也可以不使用中断，仅使用查询标志位的方法来达到定时或计数的目的。

【实训7.3】基于查询标志位的定时器应用。

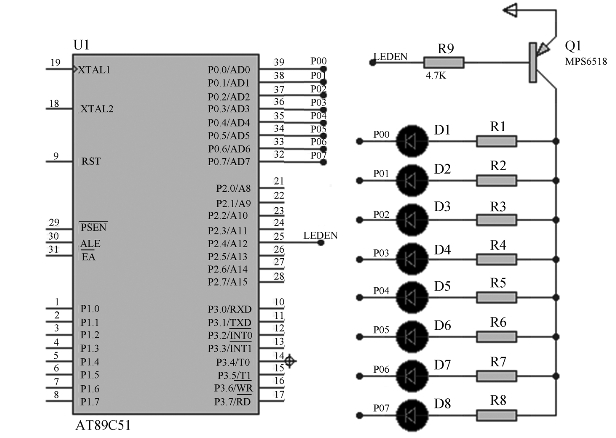

在图7-22的基础上，使用查询法得到时基信号，让流水灯演示二进制的累加过程，具体程序见代码清单。

图7-22 流水灯演进电路图

分析：让流水灯每秒变化一次，从D1变化到D8，模拟二进制累加过程，从低位开始累加。用查询方式使用定时器，第50 ms计数一次，计满20次就是1 s。要点亮D1，则P0.0为低电平，但sec＝1时，二进制代码为00000001，如果直接用P0＝sec，则D1不亮，而D2～D8亮，没有达到我们的设计意图；如果用P0＝256-sec，这里P0＝11111110，则可以达到设计意图。

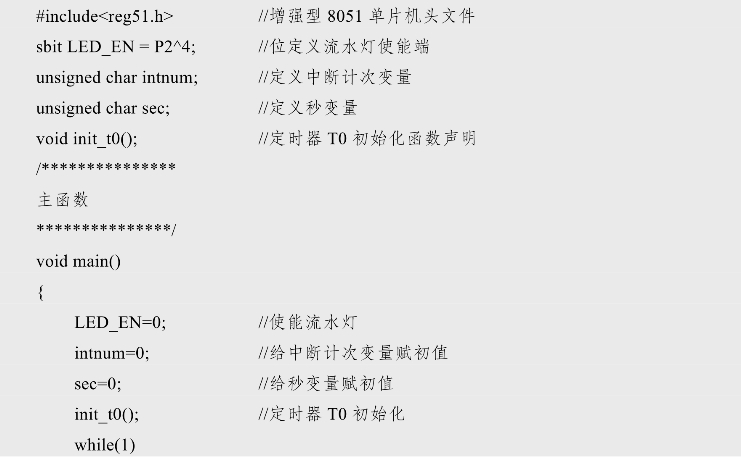

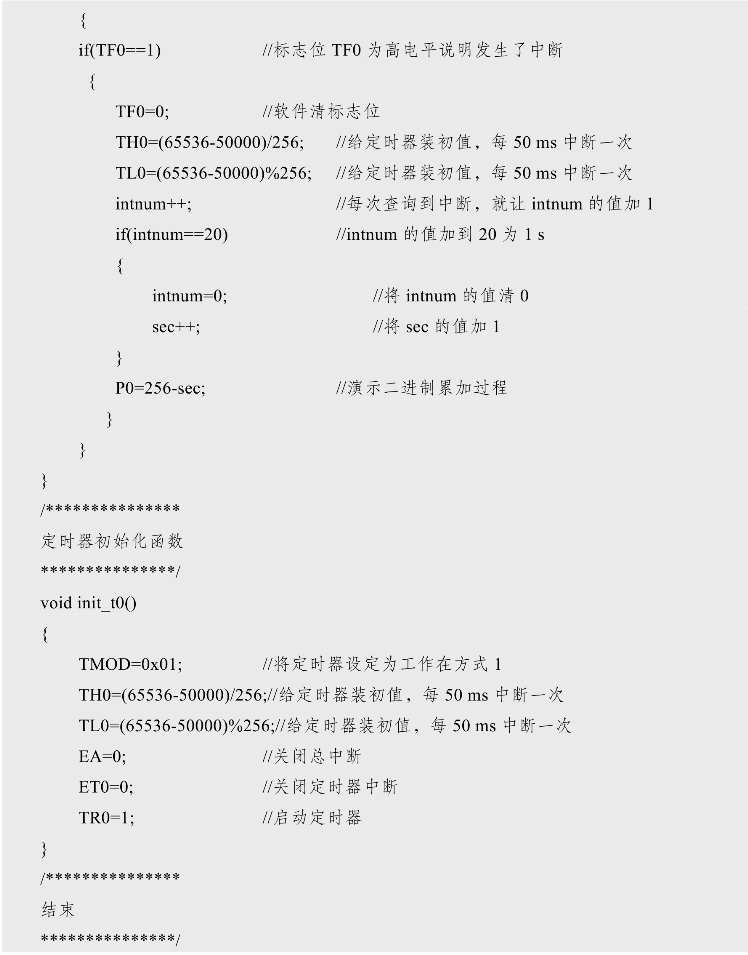

二进制数字累加器代码清单：

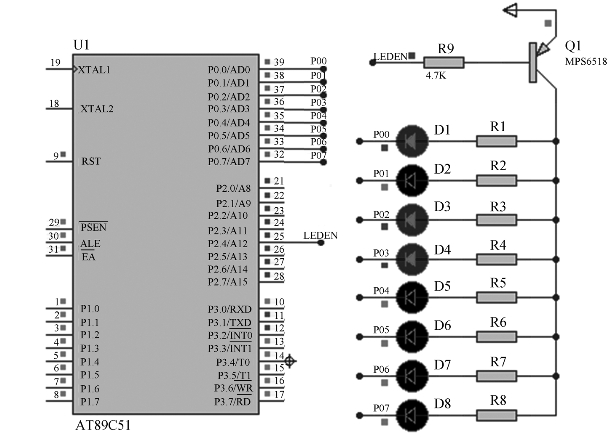

在Proteus环境下让程序运行，流水灯会每隔1 s变化一次，演示二进制的累加过程。具体状态如图7-23所示。

图7-23 二进制数字累加器Proteus模拟
