简易秒表设计：实现方案

2023-11-17 理论教育版权反馈

【摘要】：定时器的使用要经过相关的设置和计算，本任务以1 s为单位计时，如果定时器设为50 ms，要计满1 s的时间而要计数20次，详细计算在后面介绍。图7-1 简易数字秒表Proteus仿真图完成以上任务的过程中用到了定时器中断的概念，什么是中断呢？

1.任务要求

在任务5.2的基础上，实现数码管精确显示时间，要求第3位、第4位显示分（0～59），第2位、第1位显示秒（0～59），计时60分钟归零。

2.任务目的

（1）通过本任务的设计，了解单片机中断的工作原理和定时器中断的应用。

（2）了解单片机定时器的结构、工作方式、工作模式的设定及初始值设置技能。

（3）掌握时间定时器的使用和编程方法。

（4）掌握外部中断的使用和编程方法。

（5）掌握在Keil环境中调试定时器的方法。

（6）掌握在Proteus环境中，实现定时器、外部中断的仿真应用。

3.任务分析

在前面学习的项目中多次用for循环语句来完成一定的延时，在项目4中也介绍过这种软件延时是不精确的，而且对编译系统的依赖很强，在一些需要精确延时的地方这种方法显然是行不通的，所以要用到精确的时间控制。在单片机中提供精确定时的部件是定时器，它是单片机内部单独的硬件部件，它与CPU和晶振通过内部某些控制线连接并相互作用，CPU一旦设置开启定时功能后，定时器在晶振的作用下自动开始计时，当定时器计数满后，会产生中断，即通知CPU该如何处理。

定时器的使用要经过相关的设置和计算，本任务以1 s为单位计时，如果定时器设为50 ms，要计满1 s的时间而要计数20次，详细计算在后面介绍。

4.电路设计(www.chuimin.cn)

在任务5.2的电路基础上实现。

5.源程序设计

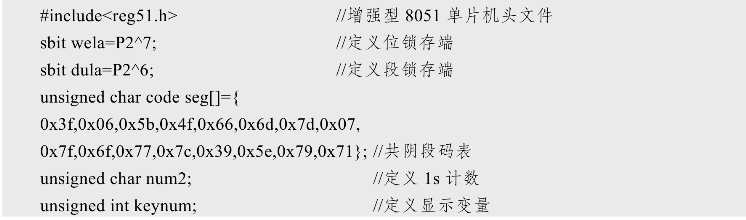

pagenumber_ebook=221,pagenumber_book=211

pagenumber_ebook=222,pagenumber_book=212

pagenumber_ebook=223,pagenumber_book=213

pagenumber_ebook=224,pagenumber_book=214

6.Proteus仿真

Proteus仿真结果如图7-1所示。在Proteus环境下运行控制程序，可以看到数码管上的时间变化。

pagenumber_ebook=225,pagenumber_book=215

图7-1 简易数字秒表Proteus仿真图

完成以上任务的过程中用到了定时器中断的概念，什么是中断呢？中断的现象在生活中随处可见，例如你在工作时，电话突然响了，你放下手头的工作，去接听电话，电话接听完之后，你回到岗位上继续工作，这一过程就是中断的“产生—处理—返回”过程，相对于工作而言，电话这一事件就是工作的中断源。中断也是处理器必备的基本功能，通过中断可以有效地提高处理器应对突发事件的能力，使其在执行一个任务的同时，监视和处理其他几项任务，达到一“芯”多用的目的。
