用C语言在数码管上显示1

2023-11-17 理论教育版权反馈

【摘要】：为了先说明数码管的工作原理，本任务只用一个7段数码管，用P0端口控制数码管发光二极管的亮灭。图5-2 一位数码管控制Keil仿真程序进入死循环后P0端口的值为“11111001B”，对应数码管的b，c位为0。

1.任务要求

在一位数码管上显示出数字“1”。

2.任务目的

通过项目实施，来掌握和理解数码管的驱动原理、电路设计及简单程序设计。

3.任务分析

数码管静态显示需要使用一组I/O口来维持一个数码管的显示，这种方法虽然会浪费掉多个宝贵的I/O口，但却能减小CPU的负荷，并能帮助我们理解数码管的驱动原理。为了先说明数码管的工作原理，本任务只用一个7段数码管，用P0端口控制数码管发光二极管的亮灭。

4.电路设计

控制数码管显示的电路如图5-1所示。

pagenumber_ebook=179,pagenumber_book=169

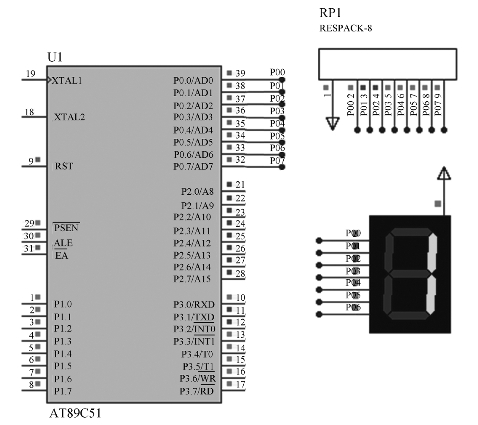

图5-1 一位数码管控制原理图

前面已经学习了在Proteus中用标注方法将原理上连通的导线用相同的网络标识来标注，本电路图的绘制主要使用该方法。P0端口要接上拉电阻，这里用排阻。本实验用共阳数码管，所以公共端接高电平，用低电平点亮发光二极管。

5.源程序设计

pagenumber_ebook=180,pagenumber_book=170 (www.chuimin.cn)

6.Keil uVision仿真实现

在Keil uVision环境下完成源程序的编辑和设置，然后进行如下操作：

（1）打开菜单“Peripherals”，在下拉菜单中选择“I/O-prots”，并在其子菜单中选择“prots1”。

（2）在Keil uVision中按下F5键或单击工具栏图标运行程序，观察弹出的“Paralle Port1”窗口中端口的状态变化情况，如图5-2所示。

pagenumber_ebook=180,pagenumber_book=170

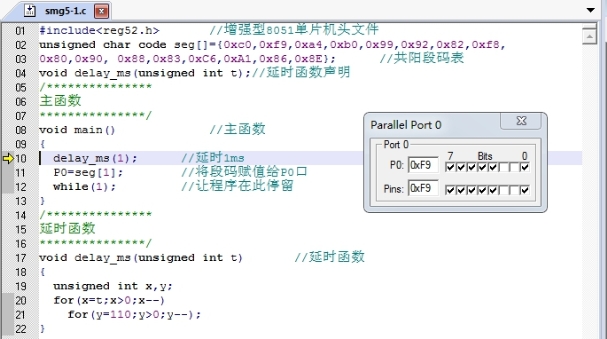

图5-2 一位数码管控制Keil仿真

程序进入死循环后P0端口的值为“11111001B”，对应数码管的b，c位为0。

7.Proteus仿真

一位数码管控制仿真效果图如图5-3所示。

pagenumber_ebook=181,pagenumber_book=171

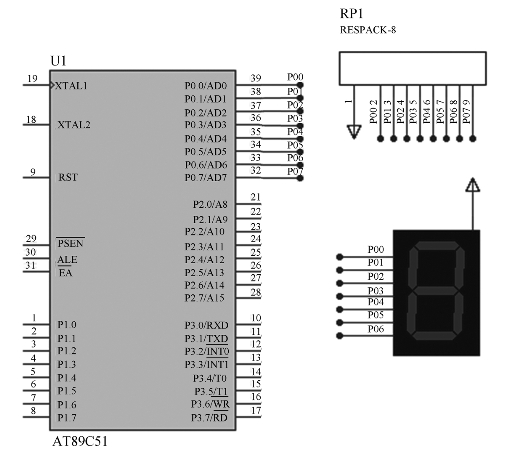

图5-3 一位数码管Proteus仿真效果图
